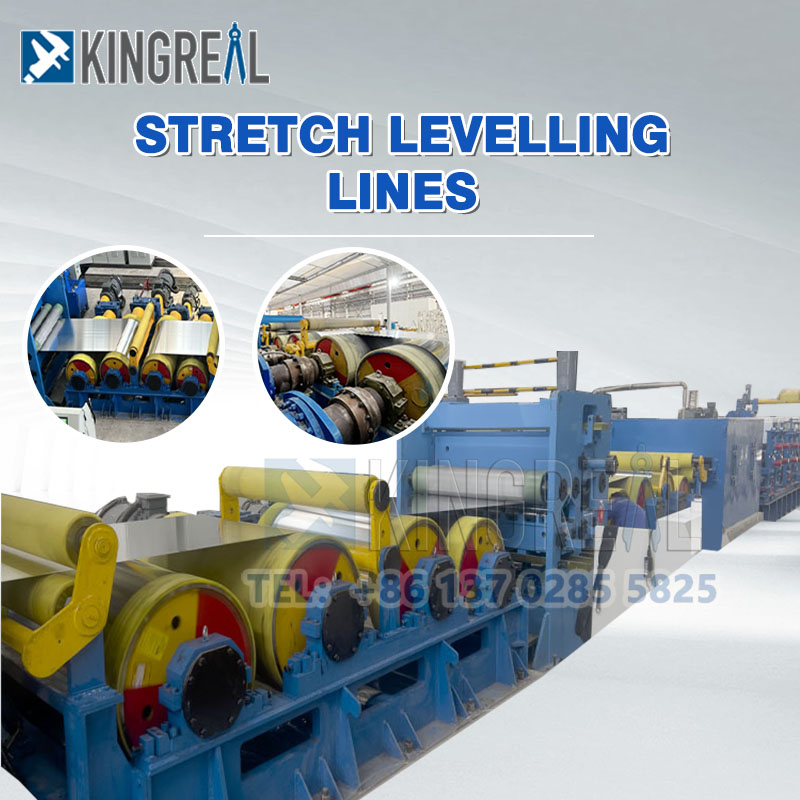

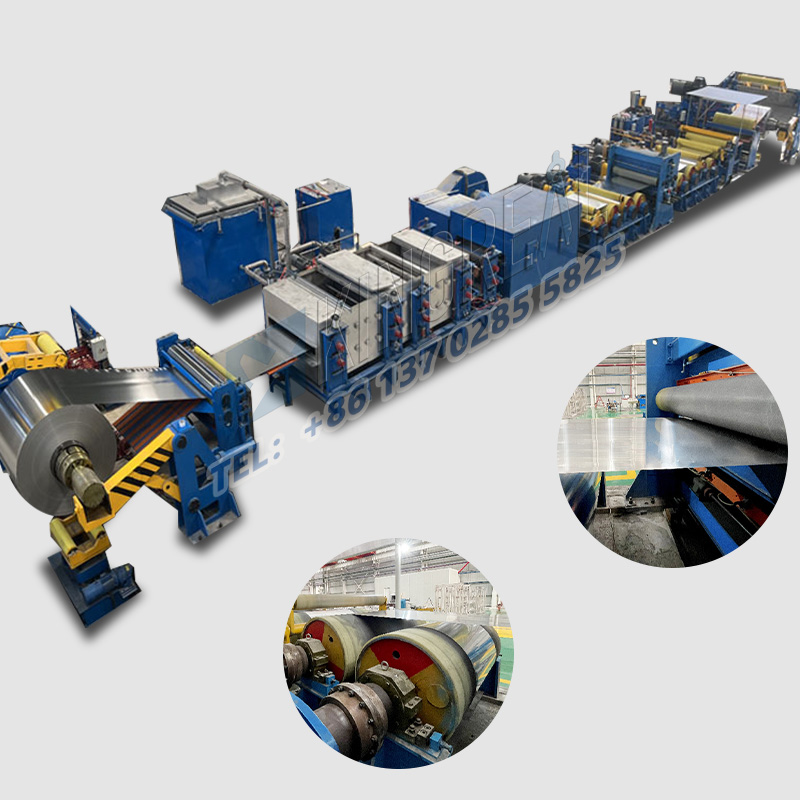

Ang stretch leveling cut to length lines ay espesyal na idinisenyo para sa pagtuwid ng mga metal sheet at coils at maaari ding gamitin kasabay ng mga metal cut to length machine.
Ang stretch leveling cut to length line ay isang device na partikular na idinisenyo upang ituwid ang mga metal sheet at coils (kabilang ang hindi kinakalawang na asero, bakal, hot-rolled na bakal, aluminyo, at tanso). Gumagamit ang Leveling Cut To Length Line ng mekanikal na puwersa upang itama ang mga depekto tulad ng mga baluktot, mga twist, at mga warps, na nagreresulta sa pare-pareho, tuwid, at pantay na distributed na mga ibabaw. Ang isang stretcher leveler machine ay maaaring magtuwid ng mga materyales sa alinman sa isa o dalawang direksyon at nagtatampok ng kadalian ng operasyon, mataas na kahusayan, at mataas na katumpakan. Sa panahon ng paggawa at pagproseso ng mga aluminyo na haluang metal sheet o coils, ang hindi pagkakapantay-pantay ay kadalasang nangyayari dahil sa iba't ibang mga kadahilanan, na nangangailangan ng pagtuwid gamit ang isang stretch leveling cut sa haba na linya. Maaaring mapabuti ng stretcher leveler machine ang flatness at surface quality ng metal material, epektibong binabawasan ang breakage rate, at iniiwasan ang mga isyu sa kalidad na dulot ng hindi pantay na sheet o coil material.
Sa pangkalahatan, ang stretch leveling cut to length lines ay mahalagang kagamitan para sa pagproseso ng metal. Ang mga ito ay gumaganap ng isang mahalagang papel sa pagproseso ng metal, pagpapabuti ng katumpakan at kalidad ng mga materyales na metal, pagpapahusay ng kalidad ng ibabaw at mekanikal na mga katangian ng mga natapos na produkto, pagbabawas ng posibilidad ng mga problema sa paggawa at paggamit ng mga kasunod na produkto na ginawa mula sa mga materyales na metal, at pagpapabuti ng kahusayan sa produksyon at mga benepisyo sa ekonomiya. Mayroon silang malawak na mga prospect ng aplikasyon.

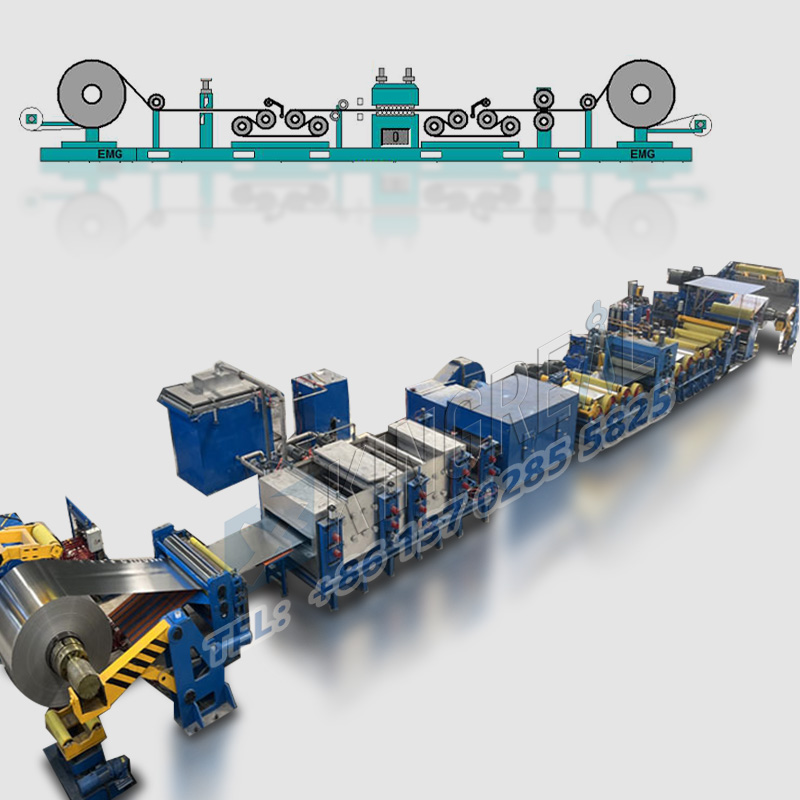

Decoiler - Pinch Device - Crop Shear - Pinch Roller - Inlet Tension Roller Set - Straightener - Exit Tension Roller Set - Exit Deflector Roller - Recoiler
item
Modelo 1
Modelo 2
Modelo 3
Modelo 4
Modelo 5
Pinakamataas na kapal ng leveling (mm)
2
2
3
3
6
Minimum na kapal ng leveling (mm)
0.4
0.4
0.7
0.7
1.5
Pinakamataas na lapad ng leveling (mm)
1000
1250
1250
1500
1600
Lakas ng pagkarga ng materyal (MPa)
240
240
235
235
240
Gumagana na diameter ng roll (mm)
48
48
60
60
95
Working roll distance (mm)
50
50
65
65
100
Bilang ng mga slit na produkto (n)
21
21
19
19
13
Bilis ng makina (m/min)
6
6
7
7
10
Pangunahing kapangyarihan ng motor (kW)
7.5
7.5
11
15
37

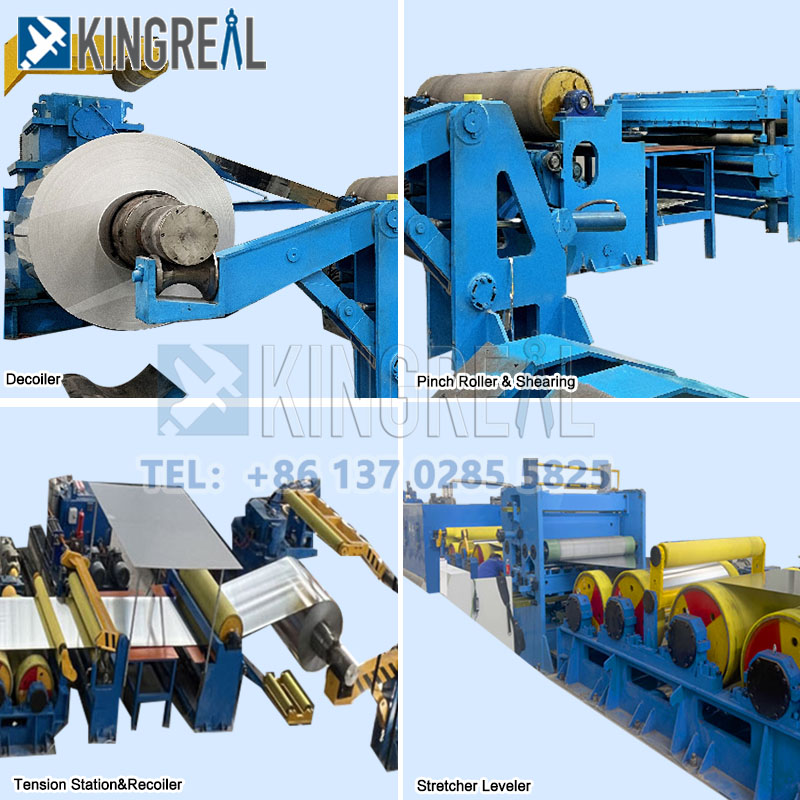

-Decoiler para sa stretch leveling cut sa length line: I-unwind ang coil para sa kasunod na pagproseso.
-Crop shear para sa stretcher leveler machine: Ang crop shear ay ginagamit upang gupitin ang mga dulo ng metal sheets. Kapag ang isang sheet ay nagpapakita ng makabuluhang camber, maaari itong hatiin upang mabawasan ang paggugupit sa mga gilid at mapabuti ang ani.
Ang crop shear ay pangunahing binubuo ng isang tail pusher, shear body, blade changer, at oscillating roller table.
-Straightener para sa stretcher leveler machine: Pangunahing binubuo ang straightener ng dalawang set ng tension roller, isang central bending roller, at isang leveling roller.
Habang ang metal coil o sheet ay dumadaan sa leveler, ang tensyon na inilapat ng mga tension roller at ang bending stress na inilapat ng mga bending roller ay nagsasama.
Ang pinagsamang stress na ito ay nagiging sanhi ng strip na sumailalim sa isang tiyak na halaga ng plastic elongation, na pagkatapos ay pinapantayan ng mga leveling roller.
Ang pamamaraang ito ng straightening ay nag-aalok ng mataas na kalidad na straightening at maaaring gamitin upang ituwid ang iba't ibang mga metal na materyales, kabilang ang high-strength strip.
-Inlet tension roller set at exit tension roller set para sa stretcher leveler machine: Ang pag-igting na nabuo sa pagitan ng dalawang roller na ito ay ang pag-igting sa seksyon ng straightening. Pinipigilan nito ang paglihis ng strip, pinapanatili ang isang tuwid na hugis, at binabawasan ang resistensya at trabaho ng deformation ng metal.
-Recoiler para sa stretch leveling cut sa length line: Ang nakatuwid na metal coil ay nakapulupot para sa madaling malayuang transportasyon at imbakan.
1. Pagpapabuti ng hugis ng strip
Ang pangunahing pag-andar ng isang stretcher leveler machine ay upang mapabuti ang hugis ng strip ng metal strip. Sa pamamagitan ng pag-unat at pagbaluktot ng strip, epektibo nitong inaalis ang mga kulot na depekto tulad ng mga gilid at gitnang alon, pati na rin ang mga liko na hugis C at L. Ang prosesong ito ay makabuluhang nagpapabuti sa tuwid ng strip, na nagreresulta sa higit na katatagan at pagkakapare-pareho sa panahon ng kasunod na pagproseso.
2. Pagpapabuti ng pagganap ng pagproseso
Bilang karagdagan, ang isang linya ng pag-level ng kahabaan ay maaaring mapabuti ang pagganap ng pagproseso ng strip. Sa pamamagitan ng pag-unat at pagyuko, katulad ng epekto ng pagtatapos ng balat, maaari nitong bawasan o alisin ang mga talampas ng ani, na nagreresulta sa pare-parehong pagpapapangit sa panahon ng kasunod na pagpapapangit.
Ang pagkakaparehong ito ay nagpapabuti sa pagganap ng pagpoproseso ng materyal, na ginagawang mas madaling pangasiwaan at angkop para sa iba't ibang mga kasunod na proseso.
1.Advanced na sistema ng kontrol para sa stretcher leveler machine
Ang stretch leveling cut to length line ay gumagamit ng isang PLC system, na nagbibigay-daan para sa pagsasaayos ng maraming mga parameter ng produksyon sa control panel, kabilang ang unwinding tension, mga setting ng bilis, entry at exit heights, at exit inclination. Ang awtomatikong kontrol na ito ay nagpapabuti sa kahusayan ng produksyon at binabawasan ang pagkakamali ng tao.
2. Apat-pison structure para sa stretcher leveler machine
Gumagamit ang stretch leveling cut sa length line ng advanced na four-roller structure, na nagpapagana ng ganap na hydraulic automatic hold-down adjustment at flexible adjustment ng shape bending rolls. Tinitiyak ng disenyo na ito ang katatagan at pagkakapare-pareho sa panahon ng pag-igting at proseso ng pag-level.
3. AC variable frequency speed control para sa stretcher leveler machine
Ang pangunahing rolling mill ay gumagamit ng isang AC variable frequency speed control system, na sinamahan ng Siemens PLC control, na tinitiyak ang maayos na operasyon at mahusay na produksyon.
4. Ganap na hydraulic screwdown system para sa stretcher leveler machine
Ang hydraulic AFC (Automatic Screwdown Control) system ay kontrolado ng PLC at nagtatampok ng pare-parehong posisyon ng roll gap na closed-loop at patuloy na rolling force closed-loop. Tinitiyak ng system na ito ang tumpak na kontrol sa panahon ng proseso ng straightening, pagpapabuti ng kalidad ng produkto.
5. Automation ng proseso ng produksyon para sa stretcher leveler machine
Nagtatampok ang unit ng process interlocking, weld detection, at alarm functions, na nagpapagana ng awtomatikong pamamahala ng proseso ng produksyon. Ito ay makabuluhang pinahuhusay ang kaligtasan at pagiging maaasahan ng kagamitan.
6. Parameter presetting at monitoring para sa stretcher leveler machine
Sinusuportahan ng stretch leveling cut to length line ang presetting, detection, display, alarm, at storage ng mga parameter ng proseso para sa madaling query at pamamahala ng user. Ang matalinong diskarte sa pamamahala na ito ay ginagawang mas simple at mas intuitive ang operasyon.
7. Matatag na istrukturadisenyopara sa stretcher leveler machine
Ang buong stretch leveling cut to length line ay nilagyan ng cast iron frame panel at cast iron chassis, na tinitiyak ang stable na operasyon, binabawasan ang vibration, at pinapahaba ang buhay ng serbisyo ng stretcher leveler machine.
8. Madalioperationpara sa pag-level ng kahabaan na gupitin sa linya ng haba
Ang stretcher leveler machine ay idinisenyo para sa kadalian ng operasyon, na nagpapahintulot sa kahit na mga baguhan na operator na mabilis na makabisado ang makina at matiyak ang mahusay na produksyon.
Ang KINGREAL STEEL SLITTER ay nag-aalok sa mga customer ng parehong stretch leveling cut to length lines at metal cut to length lines, na ginagawa silang perpektong kumbinasyon. Pinapakinis muna ng stretcher leveler machine ang ibabaw ng metal coil at binabawasan ang mga panloob na stress, bago ito ipasok sa metal cut to length machine para sa pagputol sa isang paunang natukoy na haba. Nag-aalok ang KINGREAL STEEL SLITTER ng iba't ibang metal cut to length machine, kabilang ang light gauge cut to length production line, medium gauge cut to length line, at heavy gauge cut to length line, depende sa kapal ng materyal na pinoproseso.
Nag-aalok din ang KINGREAL STEEL SLITTER ng fly shearing cut to length machine, rotary shearing cut to length machine, at fixed shearing cut to length machine, na nagpapahintulot sa mga customer na pumili batay sa kahusayan sa produksyon, sukat, at target na output. Ang mga inhinyero ng KINGREAL STEEL SLITTER ay magbibigay ng mga komprehensibong rekomendasyon batay sa mga partikular na pangangailangan ng customer upang matiyak ang pinakamainam na koordinasyon at pagganap ng kagamitan.
 |
 |
|
Stretcher Leveler Machine |
Metal Cut To Length Machine |
1. Paggawa ng Sasakyan: Ang mga linya ng pag-stretch leveling cut sa haba ay ginagamit sa industriya ng automotive sa panahon ng proseso ng pagproseso ng body sheet metal upang ituwid at iunat ang sheet metal upang matugunan ang mga kinakailangan sa kalidad ng automotive.
2. Industriya ng Konstruksyon: Ang mga stretcher leveler machine ay ginagamit sa industriya ng konstruksiyon upang ituwid at iunat ang mga plate na bakal sa panahon ng paggawa ng istraktura ng bakal upang matiyak ang katatagan at lakas ng mga istrukturang bakal.
3. Paggawa ng Elektronikong Kagamitan: Sa industriyang ito, ginagamit ang mga linya ng stretch leveling cut sa haba upang ituwid at iunat ang mga metal sheet o pelikula upang matugunan ang mga kinakailangan sa flatness at conductivity ng mga electronic na bahagi.
4. Industriya ng Aerospace: Sa industriyang ito, ang mga stretcher leveler machine ay ginagamit upang ituwid at iunat ang mga panel ng balat ng sasakyang panghimpapawid upang mapabuti ang kanilang lakas at pangkalahatang kalidad.
5. Industriya ng Metalworking: Sa industriyang ito, ginagamit ang stretch leveling cut to length lines para ituwid at iunat ang iba't ibang metal sheet upang matugunan ang mga kinakailangan sa pagproseso ng magkakaibang mga workpiece.
