Paano Isaayos ang Blade Gaps para sa Steel Strip Slitting Machine?

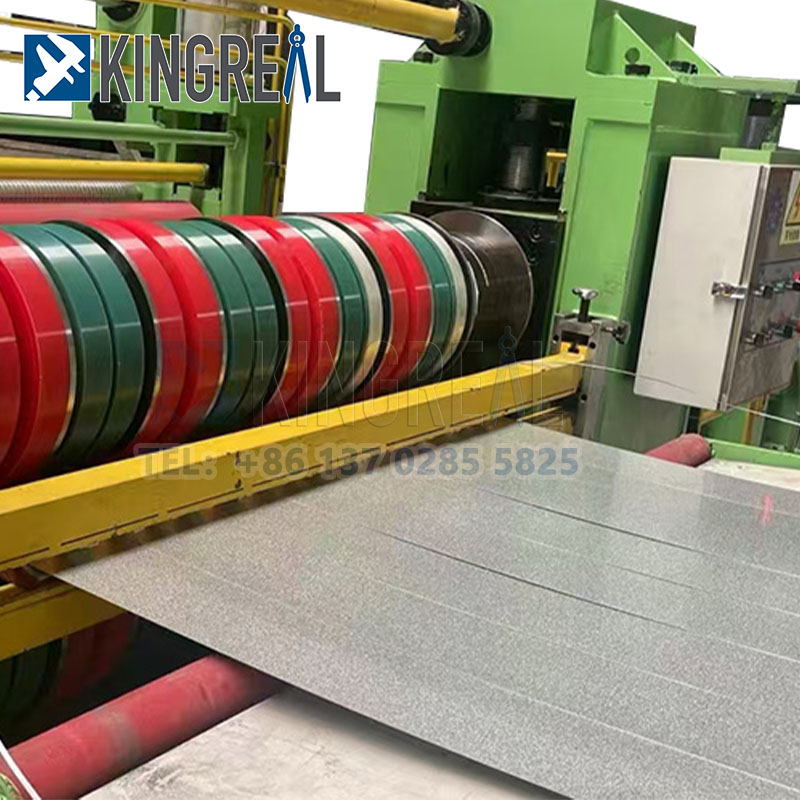

Sa larangan ng pagproseso ng metal coil,steel strip slitting machineay ginagamit sa longitudinally slit metal coils gaya ng stainless steel, aluminum, carbon steel, at silicon steel. Ang dimensional na katumpakan ng makitid na mga piraso, ang kinis ng hiwa, at ang pagkakaroon o kawalan ng mga burr o kamber ay direktang tinutukoy ng clearance sa pagitan ng upper at lower blades ng steel strip slitting line. Sa pang-araw-araw na produksyon, sa tuwing mababago ang kapal ng pinoprosesong coil, o iba't ibang materyales na may iba't ibang katigasan ang ginagamit, dapat sabay na ayusin ng operator ang blade clearance ng steel strip slitting machine. Ang wastong blade clearance ay nagbibigay-daan sa steel strip slitting line na maputol ang mataas na katumpakan na makitid na mga piraso na may makinis, walang burr na mga hiwa at magkatulad na cross-section na mga layer; ang hindi wastong mga halaga ng clearance ay magreresulta sa maraming mga depekto sa produksyon tulad ng pagkulot sa gilid, pag-chip ng talim, pagyuko ng strip, at akumulasyon ng mga burr sa gilid. Ang artikulong ito, ang KINGREAL STEEL SLITTER, ay pagsasamahin ang praktikal na karanasan sa mga pamantayan ng parameter ng clearance upang ganap na maipaliwanag ang lohika ng pagsasaayos, mga praktikal na pamamaraan, at mga detalye ng setting ng parameter para sa clearance ng blade ng mga steel strip slitting machine.

Relasyon sa Pagitan ng Blade Clearance at Strip Precision sa Steel Strip Slitting Machines

Ang blade clearance ng isang steel strip slitting machine ay tumutukoy sa radial gap na natitira kapag ang upper at lower set ng circular shearing blades ay nagmesh. Ang halagang ito ay hindi isang nakapirming pare-pareho ngunit dynamic na nagbabago sa dalawang pangunahing variable ng naprosesong kapal at katigasan ng materyal. Direktang tinutukoy ng dalawang salik na ito ang kalidad ng slitting ngsteel strip slitting line.

1. Materyal na Kapal

Kapag ang kapal ng naprosesong coil material ay nagbabago, ang blade clearance ng steel strip slitting machine ay dapat ayusin nang naaayon. Kung ang steel strip slitting line ay nagpoproseso ng makapal na metal strips, dapat na naaangkop na tumaas ang blade clearance; masyadong maliit na clearance ay magiging sanhi ng puwersahang pisilin ng upper at lower blades ang sheet material, na agad na tumataas ang load sa blade body, na madaling humantong sa blade breakage at deformation ng cutter shaft, na makabuluhang nagpapaikli sa buhay ng serbisyo ng steel strip slitting machine's cutter at spindle.

Sa kabaligtaran, kapag ang steel strip slitting line ay lumipat sa pagproseso ng mga manipis na materyales, ang blade clearance ay dapat na bawasan. Kung ang clearance ay masyadong malaki, ang sheet na materyal ay hindi maaaring ganap na gupitin ng mga blades, ang mga gilid ng materyal ay mapupunit sa panahon ng proseso ng paggugupit, at isang malaking bilang ng mga burr ay lilitaw sa magkabilang panig ng natapos na strip. Sa mga malalang kaso, ang buong makitid na strip ay magkakaroon ng camber, na lumalampas sa mga dimensional tolerance at hindi nakakatugon sa mga kinakailangan ng downstream stamping, bending, at mga proseso ng pagbuo.

Para sa napakanipis na mga piraso ng metal na may kapal na mas mababa sa 0.1mm, ang theoretical blade gap ng isang metal slitting machine ay lumalapit sa zero, na umaasa sa micro-interlocking ng mga blades upang makamit ang precision slitting.

2. Katigasan ng Materyal at Lakas ng Makunot

Ang iba't ibang mga metal ay nagpapakita ng makabuluhang pagkakaiba sa lakas at tigas ng makunat, na nagreresulta sa ganap na magkakaibang mga hanay ng blade gap na angkop para sa mga steel strip slitting machine. Ang mga high-hardness, high-tensile-strength na materyales, tulad ng makapal na carbon steel, stainless steel, at silicon steel, ay may siksik na molekular na istruktura at mas malaking shearing resistance, na nangangailangan ng mas malaking blade gaps sa steel strip slitting lines. Ang malambot, mababang lakas na materyales, tulad ng purong aluminum at manipis na aluminum sheet, ay may mataas na plasticity at mababang shearing resistance, na nagbibigay-daan para sa mas maliit na blade gaps sa steel strip slitting machine.

Ang pisikal na prinsipyo ng metal slitting ay hindi purong pagputol, ngunit sa halip ang bahagyang paggugupit at makunat na pagkasira ng sheet na materyal sa ilalim ng presyon ng talim. Ang mas mataas na tigas na materyales ay may mas mataas na proporsyon ng plastic fracture, na nangangailangan ng mas malaking gaps upang makamit ang isang makinis na cross-section. Ang malambot na aluminyo ay nagpapakita ng malaking pagpapapangit ng plastik; ang mga labis na puwang ay maaaring magdulot ng materyal na pagpilit, pag-flake, at pagkulot ng mga depekto.

Karaniwang Paraan ng Pagsasaayos para sa Blade Gap ng Steel Strip Slitting Line

Sa kasalukuyan, karamihan sa mainstreamsteel strip slitting machinesa merkado umaasa sa precision shims upang makamit ang tumpak na kontrol ng blade gap. Sa pamamagitan ng pagdaragdag o pag-alis ng mga shims at bushings ng iba't ibang kapal, ang radial gap sa pagitan ng upper at lower cutter shaft blades ay tiyak na kinokontrol. Ang kumpletong proseso ng pagsasaayos ay binubuo ng apat na pangunahing operasyon:

(1) Pagtutugma ng Shim sa Basic Gap

Bago ang pormal na slitting, kumpirmahin muna ang materyal at kapal ng roll, piliin ang pangunahing halaga ng gap ayon sa talahanayan ng parameter ng gap, at pagkatapos ay piliin ang precision shims ng kaukulang kapal upang mag-assemble sa magkabilang panig ng cutter shaft at blades ng steel strip slitting line. Tinitiyak ng tumpak na tugmang kapal ng shim na ang mga blades ng steel strip slitting machine ay pantay na nakadikit, na pumipigil sa one-sided extrusion, chipping, at pagkulot sa gilid sa panahon ng proseso ng paggugupit. Ito ay makabuluhang binabawasan ang pagkasira ng talim at pinalawak ang buhay ng serbisyo ng buong hanay ng mga cutter.

(2) Paggiling at Pagwawasto ng Blade Concentricity

Kung ang steel strip slitting line ay ginamit sa mataas na intensity sa mahabang panahon at ang mga blades ay nauntog sa isang gilid, ang blade concentricity ay magiging hindi balanse. Kahit na tama ang mga detalye ng shim, mag-iiba-iba ang blade gap sa panahon ng operasyon. Ang ganitong uri ng malfunction ay hindi maaaring ayusin gamit ang shims. Ang buong hanay ng mga blades ay kailangang i-disassemble mula sa cutter shaft ng steel strip slitting machine, ipadala sa isang propesyonal na gilingan para sa muling paggiling at panlabas na paggiling, pagwawasto sa concentricity ng talim, at pagkatapos ay muling i-install sa steel strip slitting line bago muling ayusin ang shim gap.

(3) Pagwawasto sa Mga Di-balanseng Slitting Cutter Shaft

Ang upper at lower cutter shaft ng steel strip slitting machine ay napapailalim sa shearing impacts sa mahabang panahon, na nagreresulta sa bahagyang baluktot at hindi pantay na pagkasuot sa ibabaw. Sa panahon ng pag-ikot ng baras, pana-panahong nagbabago ang puwang ng talim, na nagreresulta sa mga burr sa isang gilid ng tapos na strip at isang makinis na hiwa sa kabilang banda. Upang matugunan ito, ang makina ay dapat na ihinto, ang steel strip slitting line's cutter shaft assembly ay na-disassemble, ang mga pagod na bahagi sa shaft body ground at naitama, at ang dynamic na balanse ng cutter shaft ay na-calibrate upang maalis ang mga pagbabago sa gap na dulot ng pag-ikot.

(4) Pagpapatatag ng Shearing Gap na may Bushings

Ang mga shims at separator bushing ay mga pangunahing pantulong na bahagi para sa pagsasaayos ng puwang sa steel strip slitting machine. Naka-install sa magkabilang panig ng bawat grupo ng cutting blades, maaari nilang tiyak na paghiwalayin ang mga blades, kontrolin ang single-group cutting gap, at panatilihin ang pahalang na paralelismo ng upper at lower blades. Ang mga high-strength steel gasket at bushing ay nagbibigay ng mataas na tigas, na pumipigil sa mga blades mula sa pagkayod at pagbangga pagkatapos ng pagpupulong. Tinitiyak din nila ang pare-parehong espasyo sa pagitan ng maraming cutting blades sa buong steel strip slitting line's cutter shaft, na pinapanatili ang pare-parehong katumpakan ng pagputol sa maraming strips.

Mga Detalye ng Standard na Setting para sa Mga Parameter ng Blade Gap ng Steel Strip Slitting Lines

Ang pangunahing reference para sa pagtatakda ng blade gap ngsteel strip slitting machineay ang kapal, tigas, at lakas ng makunat ng naprosesong materyal. Ipinapakita ng talahanayan sa ibaba ang karaniwang agwat para sa iba't ibang karaniwang ginagamit na mga metal na katugma sa mga linya ng paghiwa ng bakal na strip:

Ang pagsasaayos ng blade gap sa isang steel strip slitting machine ay isang pangunahing proseso para sa pagkontrol sa kalidad ng natapos na produkto ng coil slitting. Ang tumpak na pagtutugma ng halaga ng agwat ay direktang nakakaapekto sa kahusayan ng produksyon, pagkasuot ng kasangkapan, at rate ng kwalipikasyon ng natapos na produkto ng linya ng slitting ng steel strip. Sa araw-araw na operasyon ng steel strip slitting machine, dapat na kabisaduhin ng mga operator ang mga parameter ng gap na tumutugma sa materyal at kapal, gumamit ng precision shims para sa pagsasaayos nang tama, at regular na suriin ang mga blades at cutter shaft upang mabawasan ang mga pagkabigo sa produksyon tulad ng burrs, chipping, at dimensional deviations.

Para sa karagdagang impormasyon sasteel strip slitting linepag-commissioning, pagpili ng tool, mga tip sa pagpoproseso ng coil, o para i-customize ang ganap na awtomatikong steel strip slitting machine na angkop para sa stainless steel, carbon steel, at aluminum, mangyaring makipag-ugnayan nang direkta sa KINGREAL STEEL SLITTER!
