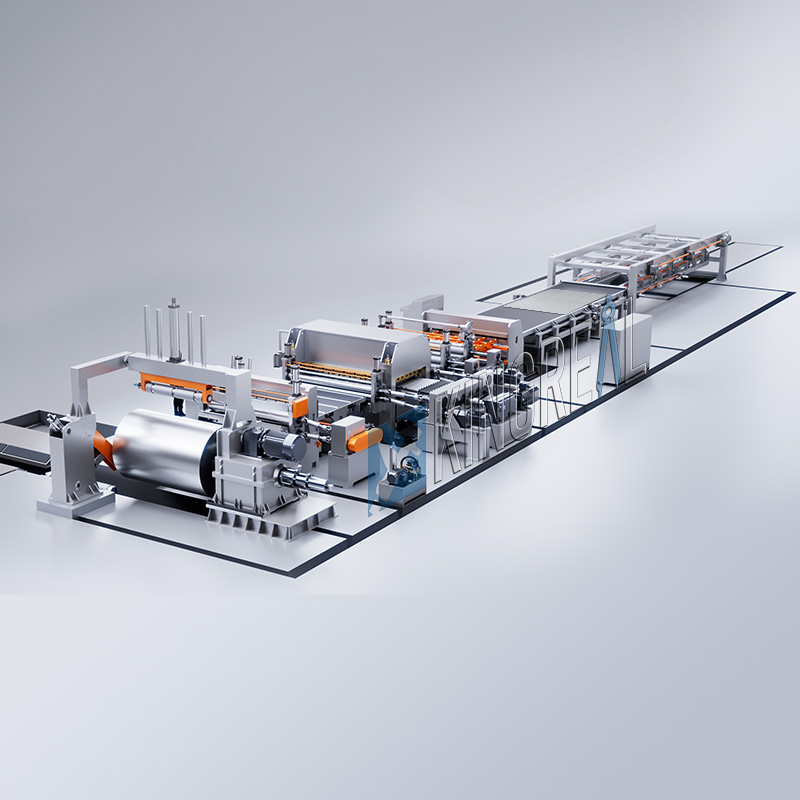

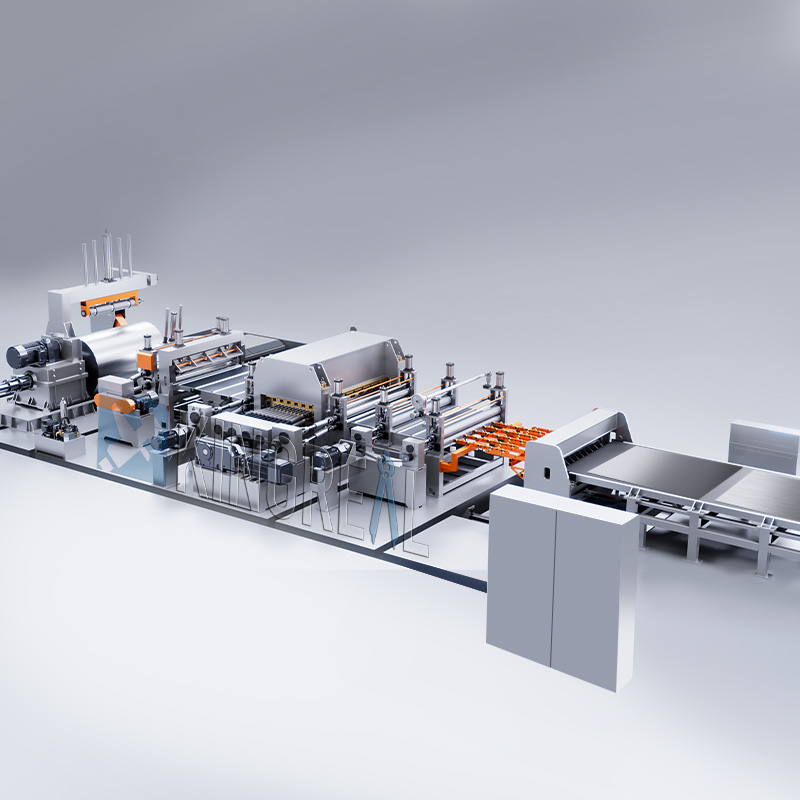

Ang KINGREAL STEEL SLITTER ay matagal nang nagdadalubhasa sa R&D at pagmamanupaktura ng mga cut to length lines. Gamit ang mature na teknolohiya, komprehensibong na-upgrade namin ang mga parameter at performance ng mga standard cut to length lines at bumuo ng espesyal na high speed cut to length line. Nakakamit ng customized na system na ito ang maximum na bilis ng produksyon na 80 m/min, na nagwawasak sa mga bottleneck ng kapasidad na nauugnay sa mga tradisyonal na linya.
Sa yugto ng R&D at disenyo, ang pag-optimize ay nakatuon sa dalawang pangunahing module: ang shearing system at ang stacking unit. Tinitiyak ng mga pagpipino sa mga istrukturang ito na ang linya ay angkop para sa pagproseso ng mga flat-rolled na metal coil. Sa pamamagitan ng paggamit ng mahusay na lohika sa pagpapatakbo, ang sistema ay walang putol na isinasama ang coil uncoiling, shearing, at stacking. Pinapalaki ng diskarteng ito ang kahusayan sa pagpoproseso, tinitiyak ang mataas na katumpakan sa pamamagitan ng sopistikadong disenyo ng istruktura, at pinapahusay ang kaligtasan sa pagpapatakbo, na pinapagana ang standardized, malakihang pagbabago ng mga metal coil sa mga high-precision na flat sheet.
▲ Mga Core Optimization Designs para sa High Speed Cut to Length Line
|

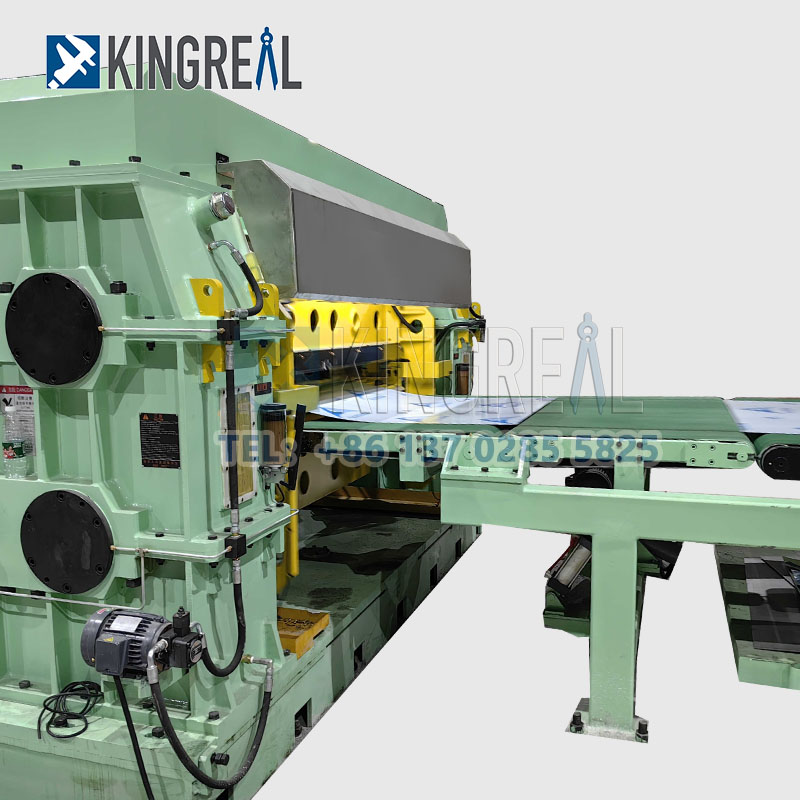

●Mataas na Bilis ng Pagputol Sa buong bilis ng pagpapatakbo, tinitiyak ng KINGREAL STEEL SLITTER high speed cut to length line ang tuluy-tuloy na pagpapakain ng metal strip, inaalis ang mga pagkalugi na nauugnay sa mga start-stop na operasyon at natutugunan ang mga pangangailangan ng tuluy-tuloy na produksyon. Upang makamit ang 80 m/min na pamantayan ng produksyon, ang kagamitan ay nagtatampok ng rotary shear o dynamic flying shear structure. Ang mga na-optimize na tool drive module at linear guide rails ay nagbibigay-daan sa cutting assembly na magsagawa ng dynamic na acceleration at tumpak na pagkakahanay. Bago ang hiwa, ang linear na bilis ng flying shear blade ay naka-synchronize sa real-time sa bilis ng feed ng metal strip; ang perpektong pag-synchronize na ito ay nag-aalis ng mga isyu tulad ng mga burr at dimensional deviation na dulot ng mga pagkakaiba sa bilis, sa gayo'y ginagarantiyahan ang parehong mataas na bilis at mataas na katumpakan sa proseso ng pagputol. |
|
|

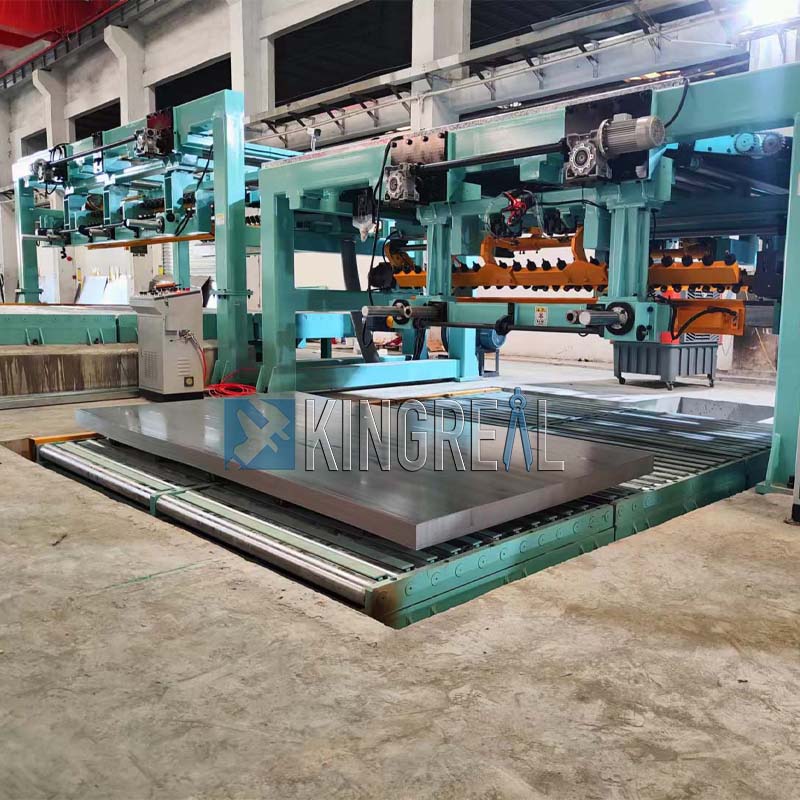

●Mataas na Bilis na Pag-stack Upang matugunan ang mga potensyal na bottleneck sa proseso ng pagkolekta ng materyal sa ibaba ng agos at mapaunlakan ang mataas na dalas na output ng linya, nilagyan ng KINGREAL STEEL SLITTER ang system ng isang dual-stacker bilang isang pangunahing bahagi ng downstream. Ang buong istraktura ay tumatanggap ng sheet metal na pinalabas mula sa high speed cut to length line at, gamit ang automated control program ng linya, nagsasagawa ng ganap na awtomatiko, maayos na pagpapatakbo ng stacking. Ang proseso ng stacking ay gumagamit ng isang coordinated na mekanismo na pinagsasama ang pneumatic at hydraulic drive upang mapahusay ang lakas ng pagmamaneho at matiyak ang flatness ng stack. Bukod pa rito, ang sistema ay nilagyan ng nakalaang sheet-receiving support assembly; sa panahon ng pagbaba, ang isang receiving manipulator ay nagbibigay ng pare-pareho, cushioned na suporta upang pagaanin ang mga puwersa ng epekto, sa gayon ay komprehensibong nagpoprotekta sa kalidad ng ibabaw ng mga sheet. Higit pa rito, ang high speed cut to length line ay nagsasama ng mga intelligent photoelectric sensors upang dynamic na i-regulate ang pagbaba ng stacker at tiyak na kontrolin ang vertical gap sa pagitan ng stack surface at discharge station. Tinitiyak nito ang tuluy-tuloy na koordinasyon sa buong daloy ng trabaho—mula sa pagpapakain at paggugupit hanggang sa pagsasalansan—sa gayo'y pinapalakas ang pangkalahatang automation at ang rate ng ani ng mga natapos na produkto. |
|
Ang Cut To Length Machine With Fly Shear ay nagbibigay-daan sa cut-to-length na makina na bumilis at mag-synchronize sa bilis ng strip, na nagbibigay-daan sa pagputol nang hindi humihinto sa materyal na feed.
Ang KINGREAL STEEL SLITTER ay nasa larangan ng cut-to-length shearing lines sa loob ng higit sa 20 taon, at may propesyonal na technical team para kontrolin ang kalidad mula sa drawing design, manufacturing ng machine component, configuration innovation, testing at commissioning ng production line. Sa mga independiyenteng kakayahan sa disenyo, nakakapagbigay kami ng mga customized na solusyon ayon sa mga pangangailangan ng aming mga customer.
Ang KINGREAL SLITTER SLITTING ay may napakaraming karanasan sa proyekto sa cut-to-length na linya ng produksyon, ayon sa aktwal na pangangailangan sa produksyon ng customer, ang produksyon ng tatlong magkakaibang uri ng high, medium at economic Coil Cut To Length Line, at mahigit isang dosenang bansa at rehiyon ang umabot sa pangmatagalan at matatag na pakikipagtulungan sa mga customer.
- Pre-sale: disenyo ng mga guhit at ayusin ang cut sa haba ng mga programa ng makina ayon sa mga pangangailangan ng mga customer;
- In-sale: Tiyakin ang kalidad ng produksyon ng makina, magbigay ng pagsubok sa Cut To Length Line upang suriin ang katumpakan ng pagtakbo ng linya ng produksyon;
- Serbisyo pagkatapos ng benta: ayusin ang mga inhinyero upang gabayan at turuan ang pag-install sa mga pabrika ng mga customer.

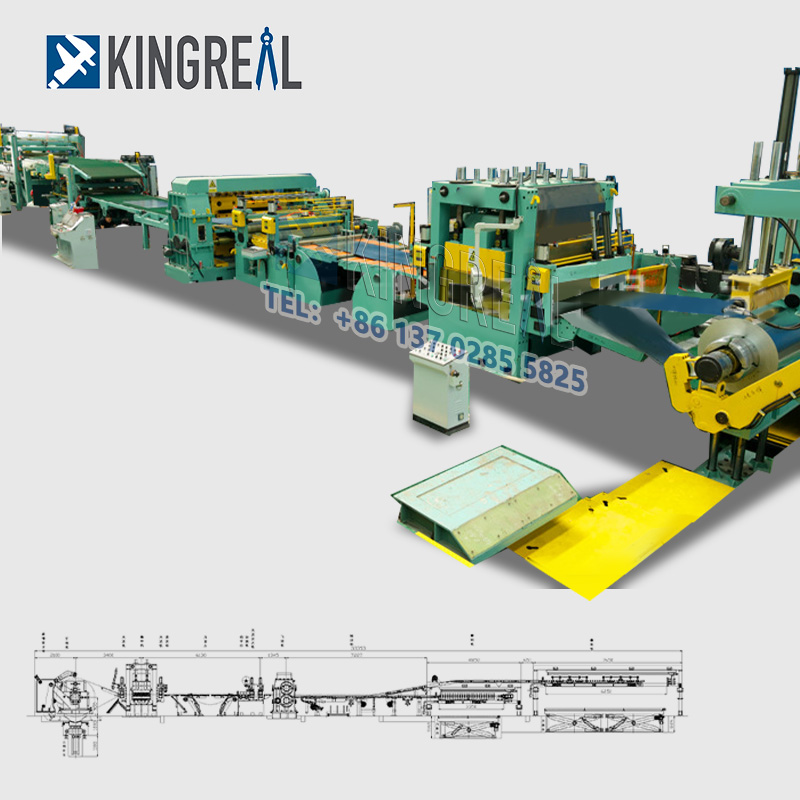

Ang flying shear cut-to-length shearing line ay isang awtomatikong linya ng produksyon para sa pagproseso ng metal sheet. Makukumpleto nito ang high-precision at high-speed cut-to-length na proseso ng paggugupit sa patuloy na operasyon ng sheet. Ito ay malawakang ginagamit sa bakal at non-ferrous na industriya ng pagpoproseso ng metal.
1/ Dynamic na kasabay na paggugupit
Kinukumpleto ng flying shear coil cut to length machine blade ang paggugupit kapag gumagalaw ang sheet, at ang pahalang na bilis ng shear blade ay mahigpit na naka-synchronize sa bilis ng sheet (ang error ay kinokontrol sa loob ng ±0.8mm), na iniiwasan ang pagkawala ng kahusayan na dulot ng downtime.
2/ Mekanismo ng pagsasaayos ng haba
Ang proporsyonal na relasyon sa pagitan ng bilis ng spindle at ang bilis ng pagpapakain ay nababagay sa pamamagitan ng isang variable speed gearbox o isang tuluy-tuloy na variable transmission.
3/ Matalinong kontrol
Ang PLC o frequency converter (gaya ng GD350 series) ay ginagamit upang maisakatuparan ang komunikasyon ng bus, mag-imbak ng maramihang mga parameter ng proseso at ayusin ang steel coil cutting machine sa real time.
4/ Pagtitipid ng enerhiya at mahusay na disenyo
Ang tuluy-tuloy na operasyon na start-up flying shear ay nakakatipid ng 1/3-1/2 na enerhiya kumpara sa mga tradisyonal na modelo, at ang steel cut sa haba na bilis ng linya ay maaaring umabot sa 100m/min, na angkop para sa mga sheet na may kapal na 0.3-6mm

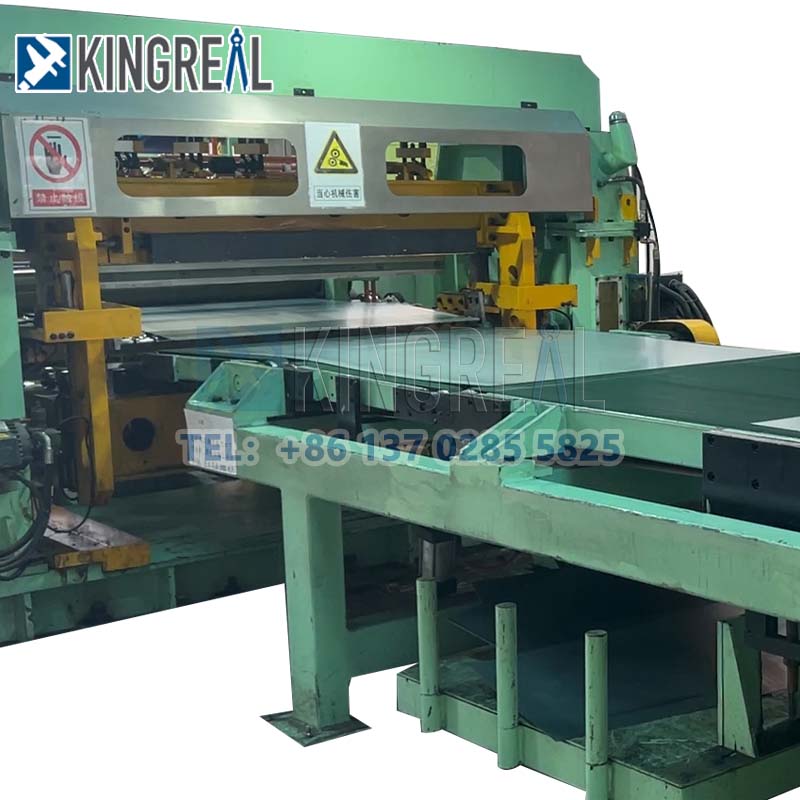

Nagtatampok ang fixed shearing cut to length lines ng feed stop function sa preset na haba. Kapag naabot na ang itinakdang haba, awtomatikong hihinto ang fixed shearing cut to length line, gupitin ang isang seksyon ng materyal bago simulan muli upang pakainin ang susunod na seksyon ng linya na nangangailangan ng straightening at cutting.
1/ Simpleng structural na disenyo para sa fixed shearing cut to length line
Ang fixed shearing cut to length line ay nagtatampok ng medyo simpleng istraktura at madaling patakbuhin. Ang tampok na ito ay nagbibigay-daan sa kahit na mga nagsisimula upang mabilis na makabisado ang operasyon nito pagkatapos ng isang maikling sesyon ng pagsasanay. Ang pinasimpleng istraktura ay hindi lamang binabawasan ang mga malfunctions ngunit pinapadali din ang regular na pagpapanatili.
2/ Angkop para sa maliit na produksyon
Bagama't ang fixed shearing cut to length line ay maaaring umabot sa bilis na 50m/min, hindi ito kasing bilis ng iba pang high-efficiency na pamamaraan ng shearing. Samakatuwid, ang fixed shearing cut to length line na ito ay partikular na angkop para sa mas maliliit na operasyon ng produksyon. Para sa mga kumpanyang hindi nangangailangan ng malakihang produksyon, ang fixed shearing cut to length line ay maaaring matugunan ang kanilang pang-araw-araw na pangangailangan sa produksyon, na iniiwasan ang resource waste na nauugnay sa mas mahusay na kagamitan.
3/ Kakayahang umangkop sa kahusayan sa produksyon
Dahil ang fixed shearing cut to length line ay may pinakamataas na bilis na 50m/min, ito ay angkop para sa mga customer na walang mataas na mga kinakailangan sa kahusayan sa produksyon. Ang mga maliliit na fabricator o startup ay madalas na naghahanap ng isang cost-effective at mahusay na solusyon sa produksyon. Sa ganitong mga kaso, ang isang fixed shearing cut to length line ay nagbibigay ng sapat na kapasidad ng pagputol nang hindi naglalagay ng labis na presyon sa proseso ng produksyon.
4/ Angkop para sa mga customer na may limitadong badyet
Dahil sa mas mababang bilis at simpleng disenyo nito, ang mga fixed shearing cut to length lines ay nangangailangan ng medyo mababang mga detalye ng bahagi at pagganap. Binabawasan nito ang teknikal na kumplikado sa pagmamanupaktura at disenyo, na nagreresulta sa medyo abot-kayang presyo. Samakatuwid, ang fixed shearing cut to length lines ay isang mainam na pagpipilian para sa mga customer na may limitadong badyet, lalo na ang mga startup na papasok sa industriya ng metalworking.
Ang swing shearing cut to length lines ay idinisenyo upang matugunan ang mga pangangailangan ng customer para sa custom-shaped sheet metal. Sa pamamagitan ng awtomatikong pag-indayog ng mga gunting, ang swing shearing cut to length machine ay maaaring mag-cut sa iba't ibang anggulo, na epektibong nagpoproseso ng iba't ibang mga hugis tulad ng trapezoids, parallelograms, triangles, squares, at rectangles.
1/ Paggupit sa iba't ibang hugis
Ang swing shearing cut to length lines ay may kakayahang maggupit ng iba't ibang hugis. Nilagyan ng fixed-length clamping mechanism, tumpak na pinuputol ng swing shearing cut to length machine ang gumagalaw na strip sa nais na mga sukat. Tinitiyak ng prosesong ito na ang bawat sheet ay tiyak na iniakma sa eksaktong mga detalye ng customer. Ang swing shearing cut to length machine ay nagsasama ng ilang makabagong teknolohiya, kabilang ang isang lumulutang na die-holder backlash elimination system, mabilis na die lock, at mabilis na pagbabago ng tool, na makabuluhang nagpapahusay sa kahusayan at katumpakan ng paggugupit.
2/ Swing cutting motion para sa swing shearing cut sa haba na linya
Ang swing shearing cut to length line ay gumagamit ng swing cutting motion. Sa pamamagitan ng pag-optimize sa cutting path, tinitiyak ng swing cutting motion ang mataas na kalidad ng paggugupit habang pinapabuti ang kahusayan sa produksyon. Ang inobasyong ito ay nagbibigay-daan sa swing shearing cut sa length line upang mapanatili ang mataas na antas ng pagganap ng pagputol sa malawak na hanay ng mga materyales, mula sa manipis hanggang sa makapal na mga plato.
3/ High speed swing shearing cut sa haba na linya
Ipinagmamalaki ng swing shearing cut to length line ang bilis ng produksyon na hanggang 80 m/min, na ganap na nakakatugon sa mga pangangailangan ng mahusay na produksyon. Ang bilis ay maaaring madaling iakma upang umangkop sa iba't ibang kapaligiran at pangangailangan ng produksyon.
 |
 |
 |
