Paglalarawan ng Produkto

Pagpapakita ng Video:

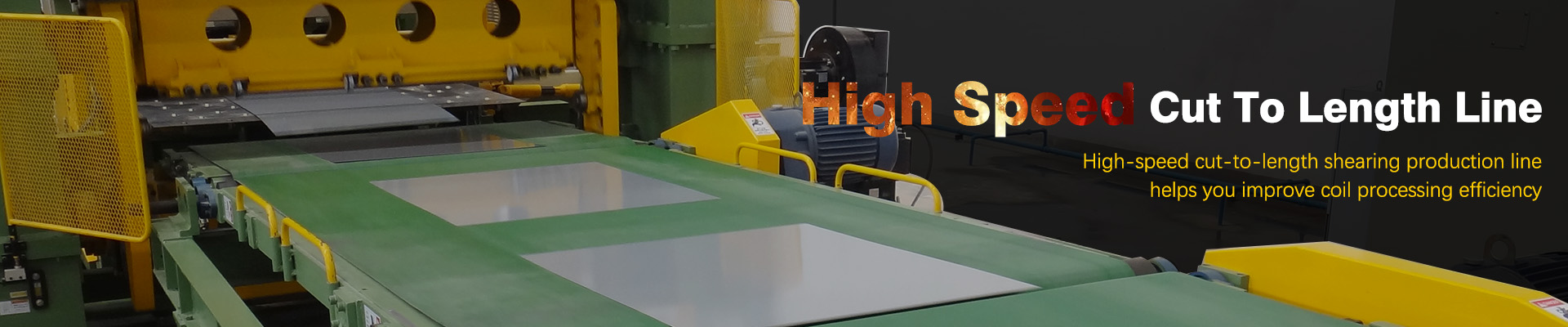

Cut To Length Line--Flying Shear High Speed Production

Ang KINGREAL STEEL SLITTER ay isang dalubhasang manufacturer at producer sa larangan ng mga cut-to-length na linya at nakatuon sa pagdadala ng pinakamainam na solusyon sa mga customer nito.

Depende sa kinakailangang kapasidad ng pagputol ng metal ng customer, ang hanay ng mga hilaw na materyales na ipoproseso at ang mga pangangailangan sa produksyon ng halaman.

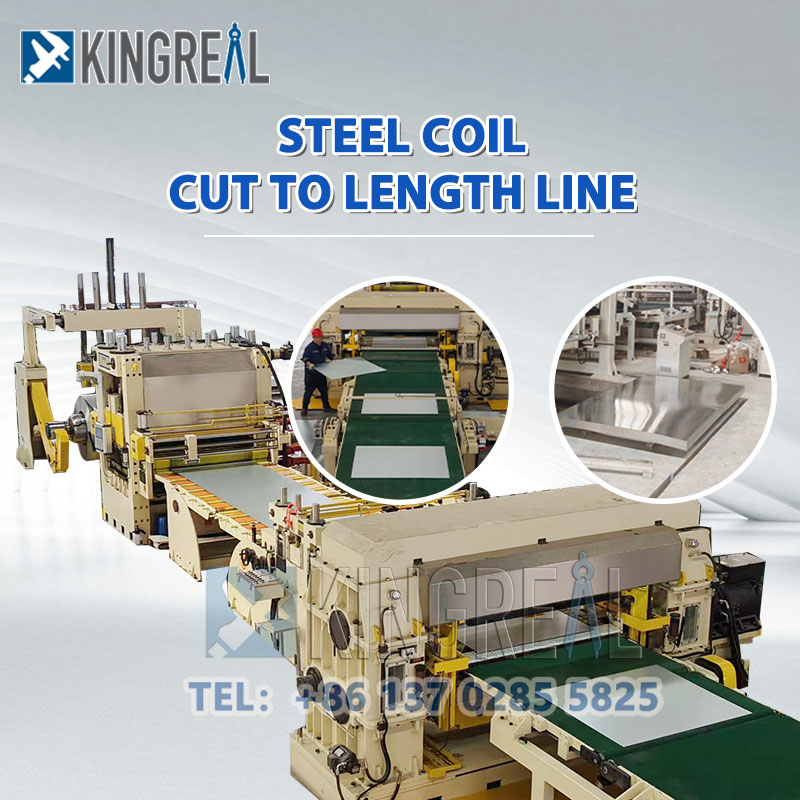

Ang Cut To Length Machine na may fly shear ay isang pang-industriya na makina para sa pagputol ng tuluy-tuloy na mga piraso ng metal sa mga plato o mga sheet na may partikular na haba. KINGREAL na disenyo sa Fly Shearing

napagtatanto ang tuloy-tuloy na awtomatiko at tumpak na pagputol ng mga piraso ng metal nang walang tigil sa panahon ng mataas na bilis ng paggalaw, na ang bilis ay maaaring hanggang 80M/Min. Ito ay pangunahing ginagamit sa bakal,

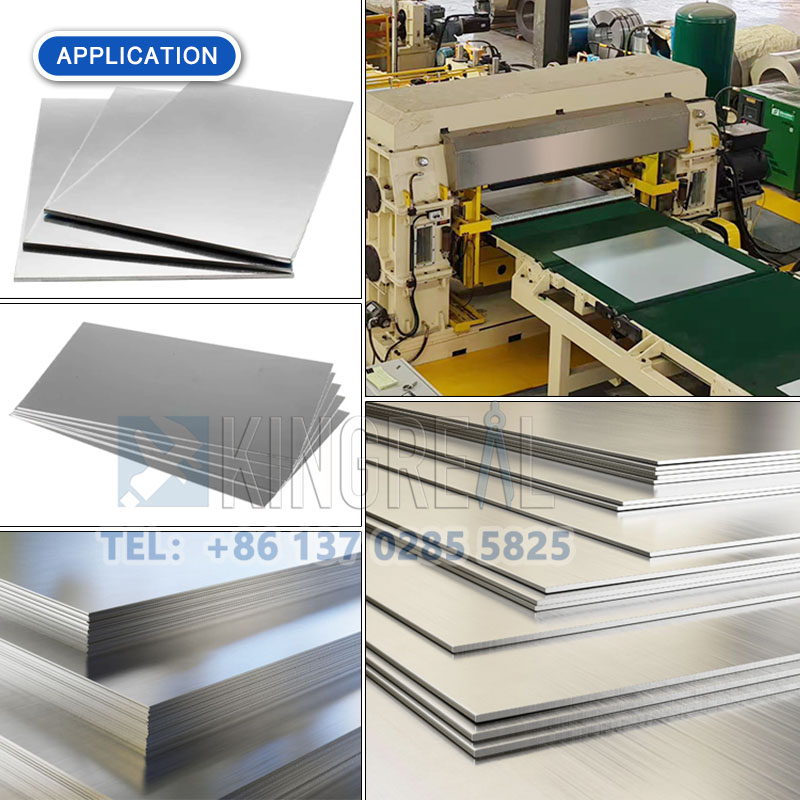

aluminyo, tanso at iba pang industriya ng pagpoproseso ng metal, at malawakang ginagamit sa automotive, mga gamit sa bahay, konstruksiyon at iba pang larangan.

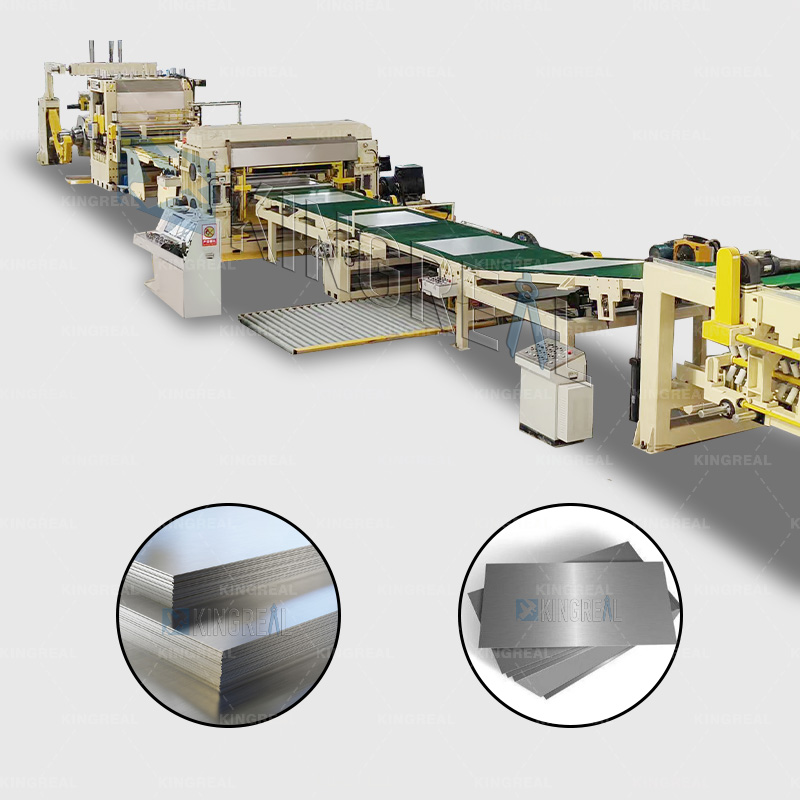

cut to length machine

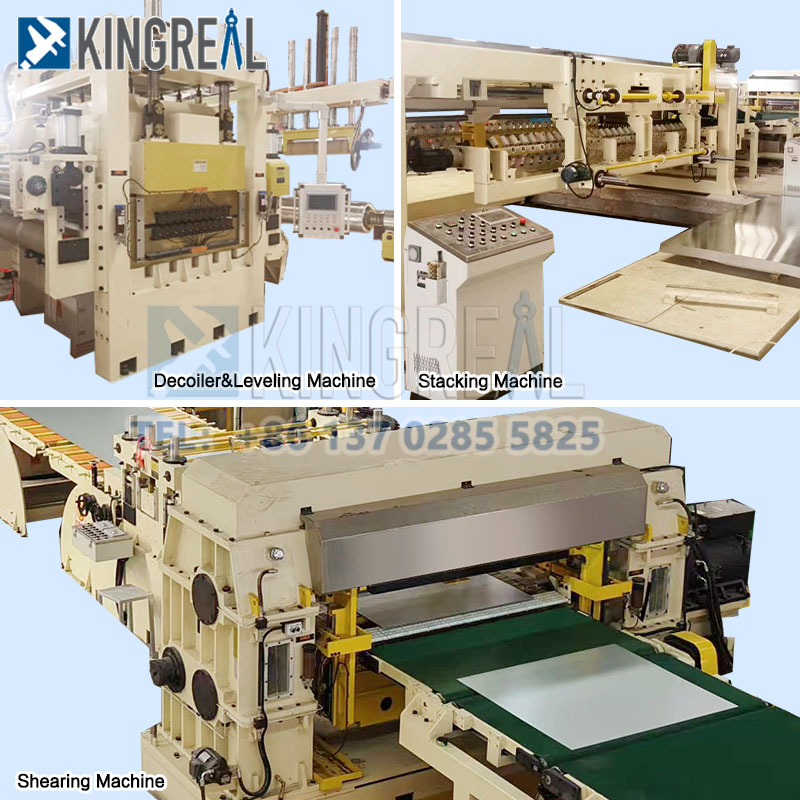

Kapag gumagana ang linya ng produksyon, ang decoiler ay nasa feeding state. Pagkatapos makapasok ang sheet material sa 6 na layer 21 rollers high precision leveling machine para sa leveling, pumapasok ito sa NC Length Measurer sa pamamagitan ng electric eye controlled looper at lateral mechanism. Ang NC Length Measurer ay nagtatakda ng laki pagkatapos ay nagpapakain ng materyal sa susunod na hakbang na Rotate Cutting Machine; kapag ang NC feeding ay umabot sa itinakdang laki. Pinutol ng shearing machine ang sheet material, at ang cut sheet material ay maayos na nakasalansan ng conveying device sa Products Stacking Machine at ang lifting platform ng stacking steel sheet ay maaaring awtomatikong bumaba sa pagtaas ng taas ng steel sheets; Kapag naabot ang itinakdang halaga ng mga plato, awtomatikong hihinto ang linya ng produksyon. Sa oras na ito, ang lifting platform ay ibababa sa pamamagitan ng manu-manong kontrol, ang discharge trolley ay itataboy palabas, at isa pang discharge trolley ang sabay na ipapapasok, na papasok sa susunod na working cycle.

Bahagi ng Linya ng Produkto ng CTL

Talahanayan ng Hilaw na Materyal	1 Yunit
Troli para sa Pagpapakain	1 Yunit
Pantulong na Suporta sa Harap	1 Yunit
Uncoiler + Unwinding Device	1 Set
Six-layer-rollers Leveling Machine + Working rollers self-cleaning system	1 Yunit
Upper side Film Lamination Machine	1 Yunit
Maikling Looper	1 Yunit
Device sa Paggabay sa Gilid	1 Yunit
Pinch NC Length Measurer	1 Yunit
Fly Shearing Machine	1 Yunit
Conveying Machine	1 Yunit
Product Stacking Machine	1 Yunit

Teknikal na Detalye ng Cut To Length Machine

Hilaw na materyal	CRC BAKAL
kapal	0.4-3.0mm
Lapad	≤1500mm
Timbang ng coil	≤ 20T
Ang haba	500-6000mm
Pagpapahintulot sa haba	L=2m≤±0.3mm（2.0mm）
Diagonal tolerance	L=2m≤±0.5mm（2.0mm）
Bilis	0~80m/min (Stepless speed regulation)
Strip sa pamamagitan ng bilis	0~15m/min
Kontrol	Kontrol ng conversion ng dalas ng AC

Tampok Tungkol sa Cut To Length Machine na May Fly Shear

Ang mataas na kahusayan ay isa sa mga pinakatanyag na tampok ng linyang ito ng CTL. Sa pamamagitan ng disenyo at aplikasyon ng flying shear device, napagtanto nito ang walang tigil na pagputol sa panahon ng high-speed na paggalaw ng strip, habang may kagamitan sa pagsukat ng haba, tinitiyak ng flying shear device ang katumpakan ng pagputol.
Ang KINGREAL Cut To Length Machine ay gumagamit ng Chrome-plated rollers, rubber-coated rollers, pneumatic aggregates at iba pang bahagi upang protektahan ang ibabaw ng bakal.
High-precision leveling effect. Ang linya ng produksyon ng CTL ay maaaring nilagyan ng 21 set ng mga roller para sa high-precision leveling o double leveling machine device para sa metal coil uncoiling at leveling, na maaaring magdala sa mga customer ng mas flat at mataas na kalidad na mga metal sheet.
Maaaring piliin o iwasan ang Loop Bridge, ganap na ayon sa mga pangangailangan sa produksyon ng customer at ang aktwal na paggamit ng lugar ng planta, na maaaring gawing mas compact ang Cut To Length Machine, makatipid sa espasyo sa sahig at mabawasan ang pangalawang pagproseso ng planta. Ito ay isang mahusay na pagpipilian para sa maraming maliliit na tagagawa.
Ang pagbibigay ng trimming device ay isang mahalagang karagdagang feature para sa pag-trim sa mga gilid ng metal strips bago sila putulin. Ang trimming device ay nag-aalis ng mga burr, mga iregularidad o labis na materyal mula sa mga gilid ng metal strip, na tinitiyak na ang mga gilid ng tapos na sheet ay makinis at maayos. Ang isang malawak na hanay ng mga lapad at kapal ng strip ay maaaring pangasiwaan, na nagpapataas ng versatility at kakayahang umangkop ng makina.

Tampok Tungkol sa Fly Shearing Device Sa CTL Line

Sistema ng kontrol sa pag-synchronize:

Amaunladservo control system o synchronization control system ay ginagamit upang matiyak na tsumbrero ang flying shear tool ay naka-synchronize sa bilis ng paggalaw ng metal strip.

Nagagawa ng control system na subaybayan at ayusin ang bilis ng tool sa real time upang mapaunlakan ang iba't ibang haba ng pagputol and bilis ng strip.

Mataas na lakas ng tool na materyal:

Ang mga kutsilyo ay karaniwang gawa sa high-strength alloy steel o tungsten carbide na materyales na may mataas na tigas at wear resistance upang matiyak ang mahabang buhay ng pagputol at pare-pareho ang kalidad ng pagputol.

Ang disenyo ng hugis at anggulo ng mga kutsilyo ay na-optimize din upang mabawasan ang resistensya sa pagputol at mapahusay ang mga resulta ng pagputol.

Dynamic na disenyo ng balanse:

Ang mga kutsilyo at tool holder ng flying shear device ay dynamic na balanseng disenyo upang matiyak ang maayos na operasyon sa high-speed na paggalaw, bawasan ang vibration, at pagbutihin ang katumpakan ng pagputol at buhay ng kagamitan.

Mekanismo ng gabay sa katumpakan:

Nilagyan ng mekanismo ng paggabay na may mataas na katumpakan upang matiyak na ang flying shear tool ay palaging nagpapanatili ng tamang landas at posisyon ng pagputol sa panahon ng proseso ng pagputol, na nagpapahusay sa katumpakan ng pagputol.
