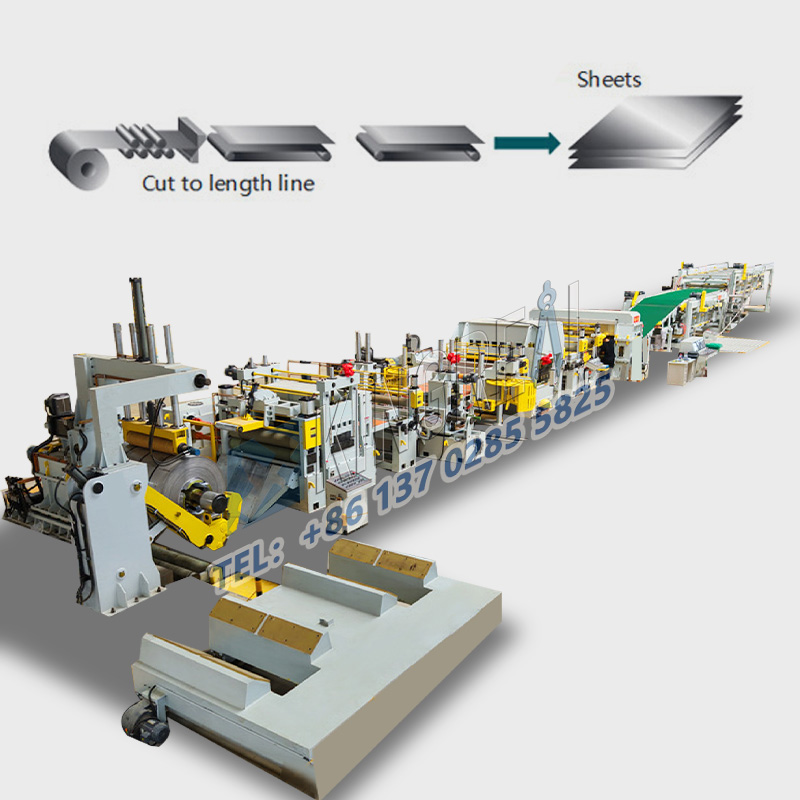

Ano ang Cut-to-length Shearing Line? Ang KINGREAL Sheet Metal Cut to length machine ay karaniwang ginagamit sa decoiler, level at cut coils ng iba't ibang materyales at kapal sa mga lapad na tinukoy ng mga customer. Ang mga karaniwang kapal ng coil ay mula sa 0.3-3mm, na may iba't ibang disenyo ng produksyon para sa iba't ibang hilaw na materyales at mga kinakailangan sa produksyon. Mangyaring huwag mag-atubiling ipadala ang iyong kahilingan sa KINGREAL!
Ang KINGREAL STEEL SLITTER ay nakatuon sa larangan ng pagmamanupaktura ng kagamitan sa pagpoproseso ng coil, na nagbibigay sa mga customer ng hanay ng mga serbisyo sa disenyo, produksyon at pagbebenta. Ang pinakanatatanging mga produkto ay Coil Slitting Machine At Cut To Length Line Ang mga makinang ito ay malawakang ginagamit para sa pag-slitting, paggugupit o pagsuntok ng mga metal sheet sa iba't ibang laki at hugis.
Ang KINGREAL STEEL SLITTER sheet coil cutting machine ay ginagamit para sa uncoiling, leveling, feeding, cut-to-length, trimming at stacking ng mga metal coils, ang mga naaangkop na materyales ay kinabibilangan ng aluminum coil, stainless steel, cold rolled steel, hot rolled steel, PPGI, copper strip , at iba pang mga materyales, na nagsisiguro na ang diagonal na katumpakan ng shearing line ay ≤0.50 mm, at ang maximum na bilis ay maaaring maging bilangmataas na 80M/Min.
Ang iba't ibang kapal ng mga coils, materyales at lapad ng paggugupit ay direktang makakaapekto sa disenyo ng metal sheet slitting machine. Ang karaniwang kapal ng mga coils ay 0.3-3MM, at ang karaniwang haba ng paggugupit ay 1200-1600MM, na isa sa mga kinakailangan sa produksyon ng karamihan sa mga customer. Kasabay nito, maaari ding i-customize ng KINGREAL ang disenyo ayon sa tinukoy na mga pangangailangan ng produksyon ng customer, alinman sa piliin ang heavy-duty na ganap na automated na customized coil slitting machine o angcompact coil cut sa haba na linya.
Sa higit sa 20 taong karanasan sa pagmamanupaktura at pagbebenta, matagumpay na naibenta ng KINGREAL STEEL SLITTER ang mga linya ng paggugupit nito sa mga bansa tulad ngSaudi Arabia, India at Russia, at nakapagbibigay ng pinakamainam na solusyon at serbisyo pagkatapos ng benta.Maligayang pagdating upang makipag-ugnay sa amin.
（Maaari kang mag-click dito upang i-download）

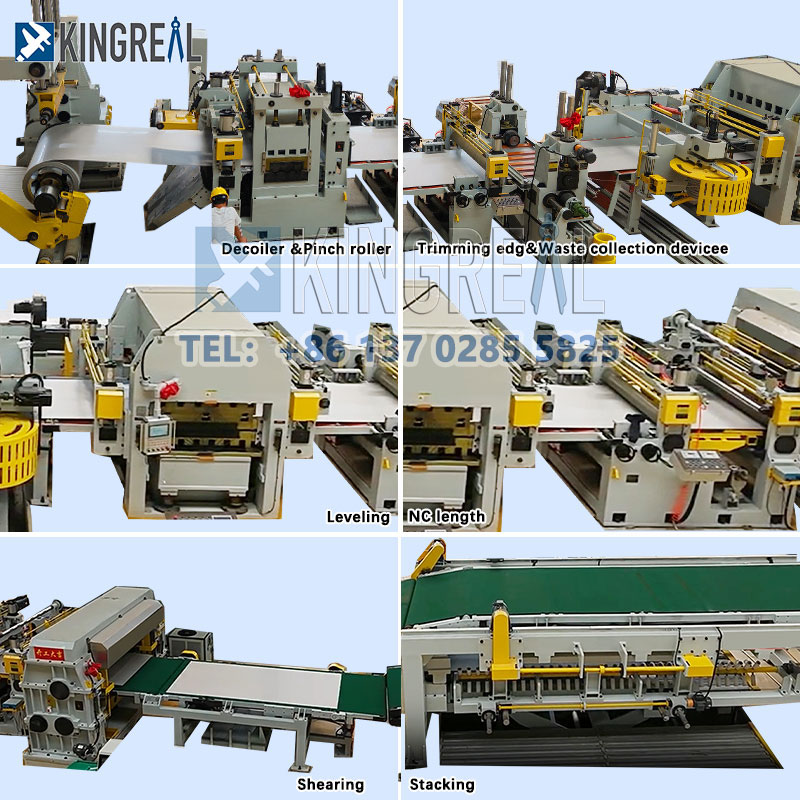

Coil trolley → Decoiler → Pinch feed roller feeding → High precision leveling device → Fixed length cutting → Unloading table / Automatic stacking table
|
Materyal ng mga coils |
Chrome Steel, Galvanized Iron Sheet, Galvanized Aluminum Sheet
|
|
CoilThickness |
0.12-20mm
|
|
CoilWidth |
≤1300mm
|
|
Coil ID |
Φ508mm
|
|
Coil OD |
Φ1600mm
|
|
MaxCoilWeight |
10,000kg |
|
Katumpakan ng pagpapakain |
Haba 1000±0.3mm, Diagonal 1000±0.5mm |
|
Gupitin sa haba ng bilis ng linya |
0-80m/min adjustable |
|
Pagtutukoy ng pneumatic |
5 kg/cm² |
|
Mga Laki ng Stacker |
Min width 500mm, Max width 1300mm ;Min haba 1200mm, max |
|
Iba pang Sukat |
Haba: 5000mm;Taas: 20-400mm
|
|
Bilis ng pagpapakain at paggugupit |
1m≤30m/min o depende sa haba ng mga produkto
|
|
Direksyon ng makina |
mula kaliwa hanggang kanan (Upang makumpirma) |
|
Kabuuang lakas ng pag-install |
Mga 35KW
|
- Coil Trolley Car
- Hydraulic Decoiler
- Gabay sa Pagpasok
- Apat / anim na mataas na leveling machine
- Ring tulay
- Side guide pulley
- CNC servo feeding straightening machine
- Sistema ng pagsukat
- Makinang panggugupit
- Mesa ng conveyor
- Pneumatic alwas aparato
- Hydraulic lifting table
- Pag-unstack ng kotse
- Hydraulic system
- Sistema ng niyumatik
- Kontrol ng PLC ng sistemang elektrikal
Function: Ito ay ginagamit para sa pag-leveling ng materyal at pagpapakain sa nakapirming haba.
Pangunahing istraktura: leveling roller, electric part, back pressure roller assembly, feeding at discharging support seat assembly.
Leveling roller: Ang Gcr15 Heat Treatment steel ay pinapatay at pinainit at pagkatapos ay pinoproseso na may mataas na frequency treatment. Pagkatapos ng dalawang beses ng electroplating at cylindrical grinding, ang ibabaw ay makintab at walang mga bakas, at ang tigas ay umabot sa HRC62 degrees o higit pa. Ang diameter ng leveling shaft ay ø100mm. Manu-manong ayusin ang worm gear upang iangat ang leveling roller.
Function: Ito ay ginagamit para sa pagputol ng mga fixed-length na materyales.
Pangunahing istraktura: pangunahing frame, blade, pneumatic clutch, electric part, atbp.
Pangunahing frame: Ang buong frame ay hinangin ng mataas na kalidad na carbon structural steel at na-annealed pagkatapos ng welding.
Blade: Ang talim ay gawa sa materyal na Cr12, ang tigas ng paggamot sa init ay umabot sa HRC62 degrees, at ang apat na panig na cutting edge ay maaaring palitan.
Pneumatic clutch structure: pagbabago ng tradisyonal na mekanikal na paraan ng pagpepreno, mababang ingay, mahabang buhay ng serbisyo, at tumpak.
Function: Ginagamit para sa materyal na transportasyon.
Pangunahing istraktura: frame, hydraulic system, discharge rolling platform, atbp.
Frame: Ito ay hinangin ng carbon steel, na matatag at matatag. Scissor-type na disenyo, ang silindro ay nakaunat at nakaangat.
Nakakataas na platform para sa pagdiskarga: Ang oil motor ang nagtutulak sa transmission sprocket upang himukin ang drum na umikot para ipadala ang materyal na discharge.

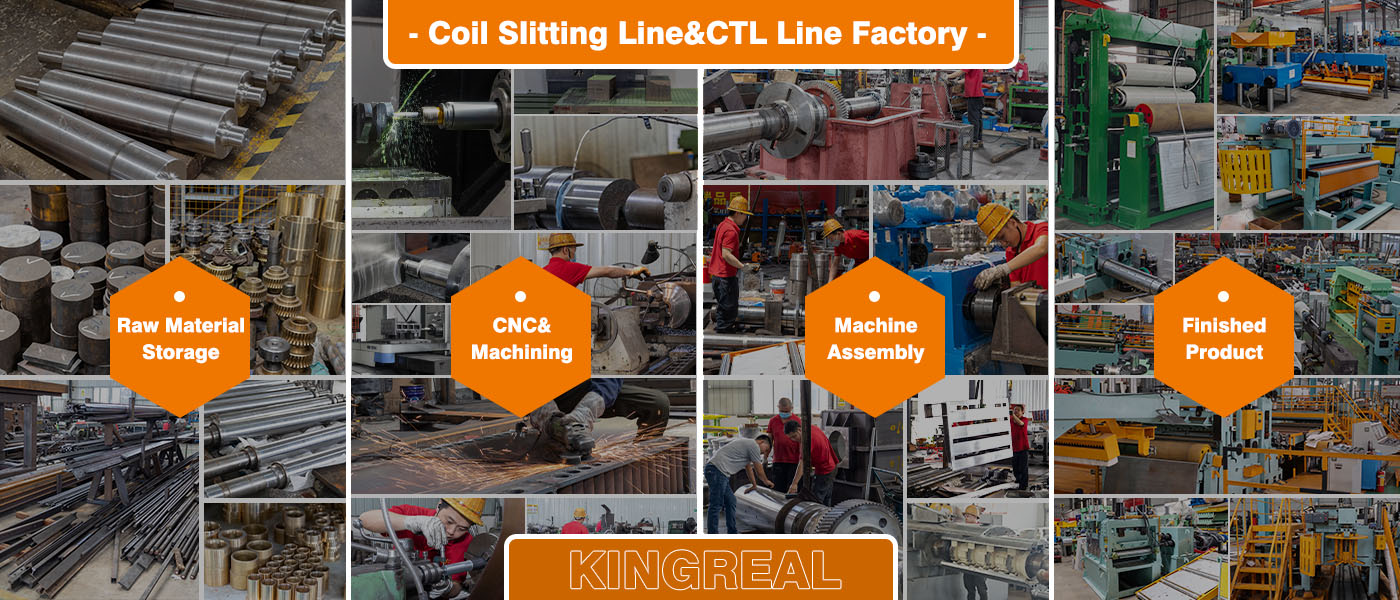

Ang KINGREAL STEEL SLITTER ay nagtatag ng isang mahigpit na proseso ng pagkontrol sa kalidad upang matiyak na ang bawat hakbang ng produksyon ay nakakatugon sa mga pamantayan at kinakailangan. Kabilang dito ang pagkuha ng hilaw na materyal, proseso ng produksyon, pagpupulong, pagsubok, atbp. Upang matiyak na ang bawat bahagi ng makina ay nakakatugon sa mga pamantayan ng kalidad.
Nakapasa rin ito sa internasyonal na sertipikasyon ng sertipiko ng CE.
