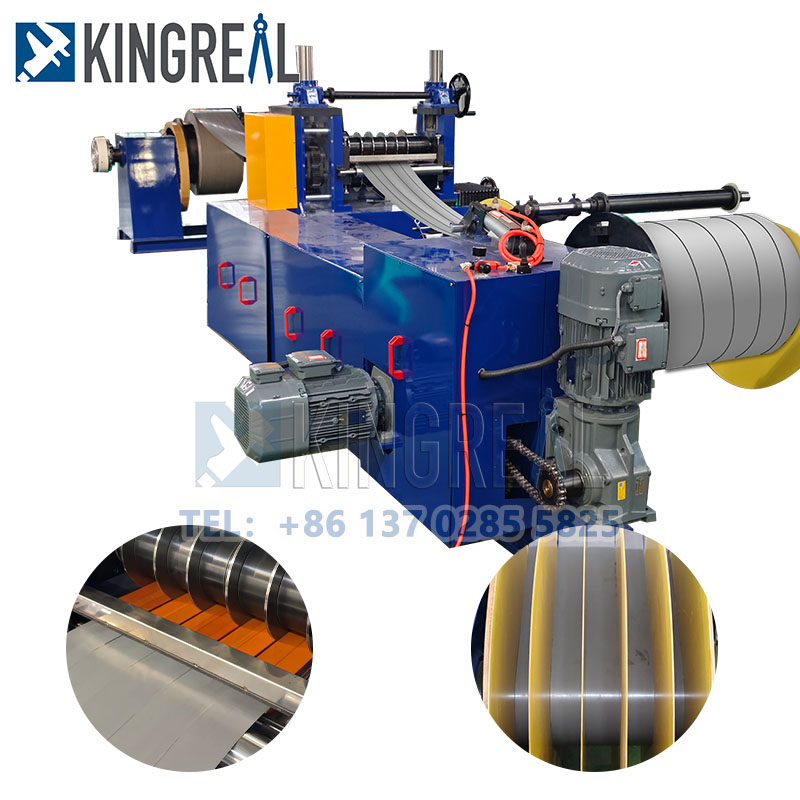

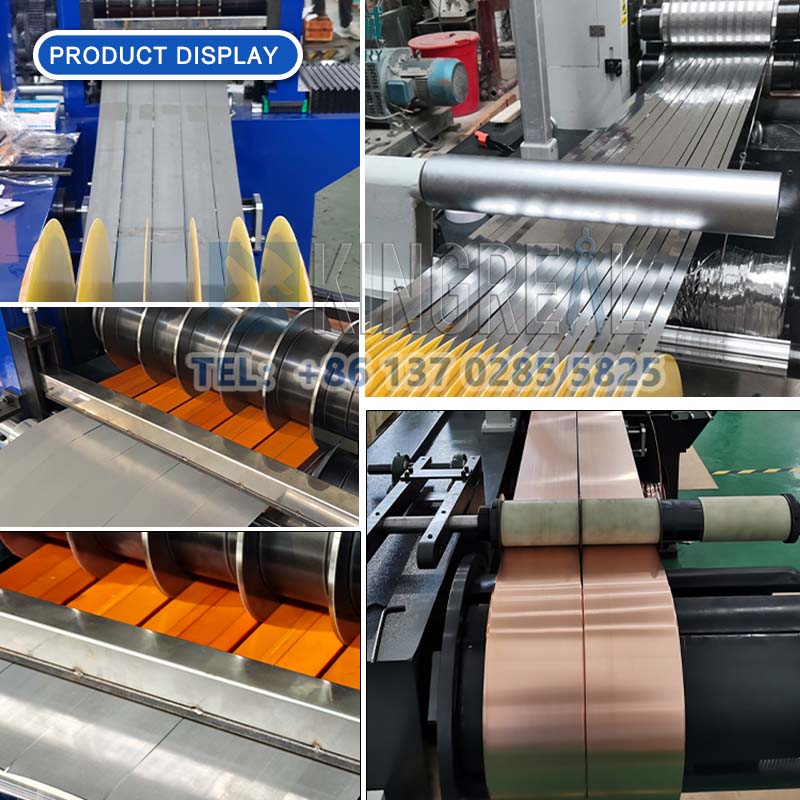

Nag -aalok ang Kingreal Steel Slitter aSimpleng coil slitting machinePara sa mga customer na may mas mababang badyet. Ang simpleng linya ng coil na ito ay pangunahing ginagamit upang madulas ang malawak na coils sa makitid na mga piraso na naayon sa mga pangangailangan ng customer at pagkatapos ay muling ibalik ang mga ito sa linya ng paggawa.

Ang simpleng coil slitting machine na ito ay idinisenyo upang matugunan ang mga pangangailangan ng mga customer na may mas mababang katumpakan at mga kinakailangan sa lapad ng coil. Nag -aalok din ang Kingreal Steel Slitter ng isang pinasimple na bersyon ng Simple Coil Slitting Line. Ang simpleng coil slitting machine ay nagpapaliit sa mga kinakailangan ng kagamitan habang natutugunan pa rin ang mga pangangailangan ng isang simpleng linya ng coil slitting.

Parehong ang simpleng coil slitting machine at ang karaniwang metal slitting machine ay maaaring magproseso ng iba't ibang mga materyales na metal, kabilang ang mga malamig na rolyo at mainit na rolyo na carbon steel, silikon na bakal, tinplate, hindi kinakalawang na asero, at mga pinahiran na materyales, atbp, na nagbibigay ng tumpak na pagdulas at awtomatikong operasyon.

Workflow ng Simple Coil Slitting Machine

Naglo -load ng Coil → Decoiling → Pinching → Paggugupit → Pag -loop → Paggabay → Pagtutulog → Rewinding Scrap → Pag -loop → Pag -igting → Pag -recoiling → Pag -alis ng Mga Coils

Mga parameter ng simpleng linya ng pagdulas ng coil

Modelo	Kapal ng materyal (mm)	Lapad ng materyal (mm)	Bilang ng mga piraso	Bilis	Timbang ng Coil	Pansinin
Modelo 1	0.1-1	80-350	8-30	50-100	3	Ang mga teknikal na parameter at pagsasaayos ng kagamitan ay maaaring matukoy ayon sa mga pangangailangan ng customer
Modelo 2	0.2-2	80-350	6-30	50-150	3
Modelo 3	0.2-2	80-450	6-30	50-150	5
Modelo 4	0.2-2	80-650	6-30	50-150	7
Modelo 5	0.2-2	80-800	6-30	50-150	7
Modelo 6	0.1-1	500-1300	12-30	50-200	7/15
Modelo 7	0.3-2	500-1600	12-30	50-200	7/15
Modelo 8	0.3-3	500-1600	8-30	50-180	15
Modelo 9	0.3-3	900-1800	8-30	50-180	20
Modelo 10	1-4	900-1600	6-30	50-120	20
Modelo 11	1-6	900-1600	6-30	30-80	30
Modelo 12	2-12	900-1600	5-30	20-50	30

Pangunahing bahagi ng simpleng linya ng pagdulas ng coil

a. Hydraulic coil loading trolley para sa simpleng coil slitting machine

1. Pangunahing Mga Bahagi: Welded Steel Structure, Paglipat ng Mga Gulong, Apat na Mga Haligi ng Gabay, Drive Shaft, atbp.

2. Pinakamataas na pag -load: 10 tonelada, 1.1 kW cycloidal pinwheel motor, bilis ng paglalakbay 6 m/min.

3. Hydraulic Drive: Maaaring mag -angat ng mga coil sa ilalim ng 10 tonelada pataas at pababa, na may maximum na stroke na 500 mm. Hydraulic Cylinder: FA-φ125 mm (isang set).

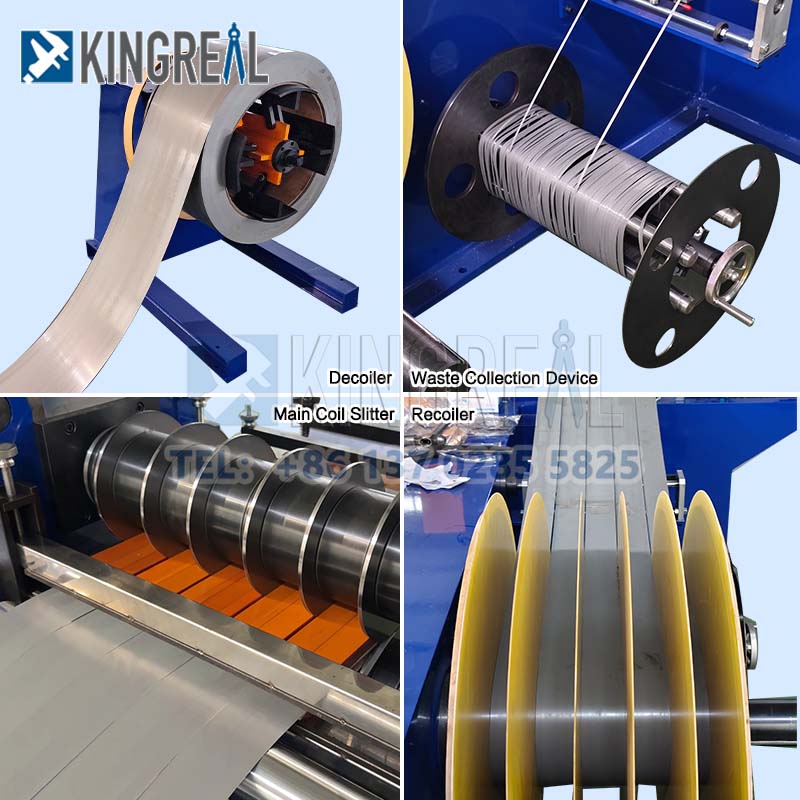

b. Hydraulic decoiler para sa simpleng coil slitting line

1) Pangunahing Mga Bahagi: Welded Steel Structure, Apat na Arched Blades, Wedge-Shaped Sliding Base, Mandrel, Side Plates, Bearings, Bearing Seat, Pneumatic Disc Brake, atbp.

2) Saklaw ng pagpapalawak at pag -urong: φ460 mm hanggang φ520 mm × 850 mm.

3) Pinakamataas na pag -load: 10 tonelada.

4) Hydraulic Drive: Ang pagpapalawak at pag-urong ay isinasagawa sa pamamagitan ng push-pull hydraulic cylinders; Hydraulic Cylinders: FA-φ200 mm (1 set)

5) Power ng motor: 4.0 kW cycloidal pinwheel motor + inverter, feed na hinihimok ng chain

6) Pindutin ang roller: 1.1 kW cycloidal pinwheel motor

c. Hydraulic support arm para sa simpleng coil slitting machine

Layunin: Sinusuportahan ang pangunahing braso ng decoiler at pinatataas ang rotational inertia ng reel.

Ang istraktura ng solong-braso, ang hydraulic cylinder ay nag-angat at nagpapababa.

Sa panahon ng hindi pag -iwas, ang braso ng suporta ay tumataas upang suportahan ang braso ng decoiler; Sa panahon ng paglo -load, bumaba ang braso ng suporta.

d. Peeler, pindutin ang roller, hydraulic shear para sa simpleng coil slitting line

Pangunahing istraktura: welded steel plate

Pindutin ang roller: φ250 × 1050mm, walang tahi na tubo, polyurethane goma coating, 18.5kw maginoo motor na may variable frequency drive

Hydraulic Shear: Welded Steel Plate Frame, Cast Steel Blade Base

Cutter: Four-sided Blade, Materyal: CR12Mov, Hardness: 60 ± 1

Hydraulic Drive: Hydraulic Cylinder: FA-φ100mm, 2 set

e. Looping pit at tulay para sa simpleng coil slitting machine

Pangunahing istraktura: welded steel plate

Hydraulic Drive: CA-φ80mm, 1 hanay ng mga haydroliko na cylinders ay kumokontrol sa pagtaas ng tulay at pagbaba

f. Manu -manong mga gabay sa gilid para sa simpleng linya ng pagdulas ng coil

1. Pangunahing Mga Bahagi: Plato ng Bakal, Pindutin ang Roller Assembly, Polyurethane Rubber Wheel, Screw Handwheel, Electric Adjustment, atbp.

2. Side Guide Rollers: Materyal: CR12Mov, High-Temperatura Quenched at Tempered, HRC 580-620, 2 roller sa bawat panig

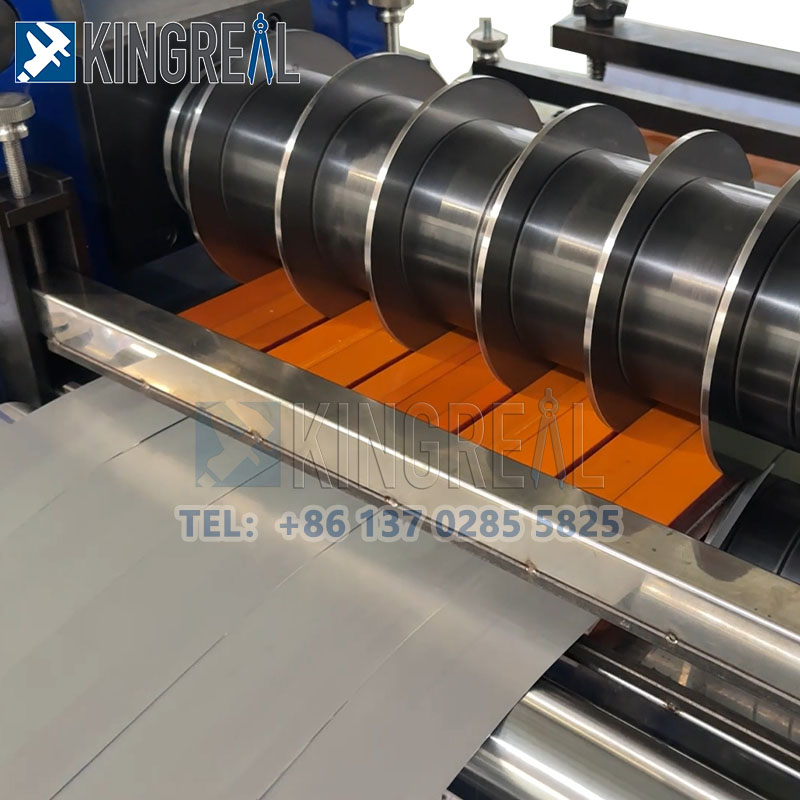

g. Paglinis ng makina para sa simpleng linya ng pagdulas ng coil

1. Pangunahing Mga Bahagi: Istraktura ng Plate Plate, Cast Base, Synchronous Gearbox, Mekanismo ng Pag -aangat, Coupling Coupling, Universal Joint, atbp.

2. Cutter shaft: 40cr, φ140 x 1050mm, T-slot 28mm, medium-frequency quenching at tempering, ground, hard chromium na ginagamot, lalim ng slot 16mm.

3. Cutter Outer Diameter: φ280mm (ibinigay ng mamimili)

4. Pamamaraan sa Pag -aayos: Pag -lock ng Cutter na may mga mani

5. Isang Pag -aayos ng Bracket Set para sa Pag -aayos ng Mga Wood Strips

6. Ang mga side panel ay gumagalaw ng electric, cutter shaft lift at mas mababang electric na kasabay

7. Pagtutulak ng motor: 45kW AC Motor + Inverter

h. Paghiwalayin ang scrap winder para sa simpleng coil slitting machine

Pangunahing Mga Bahagi: Welded Steel Plate Structure, Guide Rollers

Double-sided scrap winder, mekanismo ng teleskopiko, awtomatikong paglabas, AC motor + inverter drive

i. Looping Pit at Bridge para sa Simple Coil Slitting Line

Pangunahing frame: Welded Steel Plate Structure

Hydraulic Drive: Hydraulic Cylinder Controls Bridge Lift and Lower: CA-φ80mm (1 set)

j. Plate Tensioning Station para sa Simple Coil Slitting Machine

Pangunahing istraktura: bakal plate, paghihiwalay ng roller, pu goma

Tensioning pad: lana na pinahiran

Roller: φ500mm, Pu goma na pinahiran

Hydraulic Drive: Kinokontrol ang pagtaas at pagbaba ng plato; Hydraulic Cylinder: FA-φ100mm (2 set)

k. Hydraulic Coiler, Hydraulic Ejector para sa Simple Coil Slitting Line

Pangunahing sangkap: Welded na istraktura ng bakal, apat na bakal na plato, hugis-wedge na sliding base, mandrel, side plate, bearings, bearing blocks, push-pull hydraulic cylinder, gearbox reducer, hydraulic ejector, pneumatic preno, atbp.

Hindi nakrutas na saklaw ng diameter: φ480mm hanggang φ508mm × 850mm

Push-pull hydraulic cylinder: FA-φ150mm

Pinakamataas na kapasidad ng pag -load: 10 tonelada

75kW AC Motor + Inverter

Ø80mm pindutin ang braso, hydraulically liftable

l. Hydraulic support arm para sa simpleng coil slitting machine

Layunin: Sinusuportahan ang pangunahing braso ng coiler at pinatataas ang rotational inertia ng coiler.

Ang istraktura ng solong-braso, hydraulically liftable

Sa panahon ng pag -coiling, ang braso ng suporta ay itinaas paitaas upang suportahan ang braso ng coiler; Sa panahon ng pag -load, ang braso ng suporta ay bumababa pababa.

m. Hydraulic loading cart para sa simpleng coil slitting line

1) Pangunahing Mga Bahagi: Welded Steel Structure, Mga Gulong sa Paglalakbay, Apat na Mga Haligi ng Gabay, Drive Shaft, atbp.

2) Pinakamataas na kapasidad ng pag -load: 10 tonelada, 1.1kW cycloidal pinwheel motor, bilis ng paglalakbay: 6 m/min.

3) Hydraulic Drive: May kakayahang mag -angat ng mga coils hanggang sa 10 tonelada, na may maximum na stroke na 500 mm. Hydraulic Cylinder: FA-φ125mm, isang set.

N.Hydraulic system para sa simpleng coil slitting machine

Pangunahing sangkap: 300 kg welded steel plate oil tank, iba't ibang mga hydraulic valves, at mga board circuit board.

Hydraulic Drive Power: E-Class 11 kW Motor, 30 mL Pag-aalis, normal na presyon: 70 kg/cm², maximum na presyon: 140 kg/cm².

o. Electrical control system para sa simpleng coil slitting line

1) Isang pangunahing control console at dalawang mga cabinets ng control ng pandiwang pantulong na mapadali ang pag -load at pag -load ng coil.

2) Power Supply: Three-phase 380V ± 10%, 50Hz ± 1Hz

3) Pangunahing Mga Bahagi at Aplikasyon: Ang buong linya ay binubuo ng isang pangunahing control console, isang auxiliary control console para sa decoiler, isang auxiliary control console para sa recoiler, at isang gabinete ng kontrol ng elektrikal. Ang buong simpleng linya ng coil slitting ay gumagamit ng sentralisadong kontrol. Nagtatampok ang pangunahing control console ng digital na display, mataas at mababang bilis ng pagsasaayos, manu -manong pagpapakain, patuloy na pag -andar, at pag -andar ng alarma ng kasalanan. Ang lahat ng mga sangkap ay na-import o mula sa mga kilalang domestic brand. Ang isang sistema ng control ng touchscreen ay nagpapadali sa setting at pagsasaayos ng bilis at iba pang mga parameter. Madali itong lumipat sa pagitan ng manu-manong, stand-alone at awtomatikong mga mode, at maaaring masubaybayan ang katayuan ng pagtatrabaho ng bawat sangkap sa anumang oras upang matiyak ang ligtas at mahusay na operasyon ng buongSimpleng coil slitting line.
