Ang pag-looping ng cut-to-length na linya ay pangunahing nilulutas ang problema ng hindi pagkakatugma sa pagitan ng bilis ng pagpapakain at paggugupit. Ang KINGREAL STEEL SLITTER ay isang makaranasang tagagawa at supplier ng mga cut-to-length na linya. Maligayang pagdating sa pagbisita sa aming pabrika sa China upang makita ang mga makina, online man o nang personal!

Video Tungkol sa Looping Cut-to-Length Line

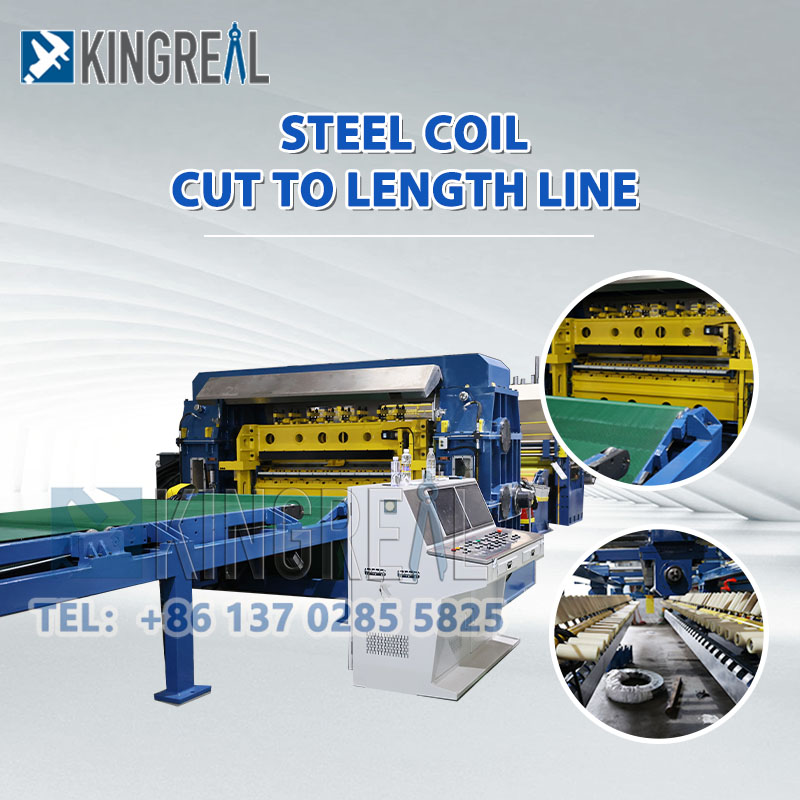

Panimula sa Looping Cut-to-Length Line

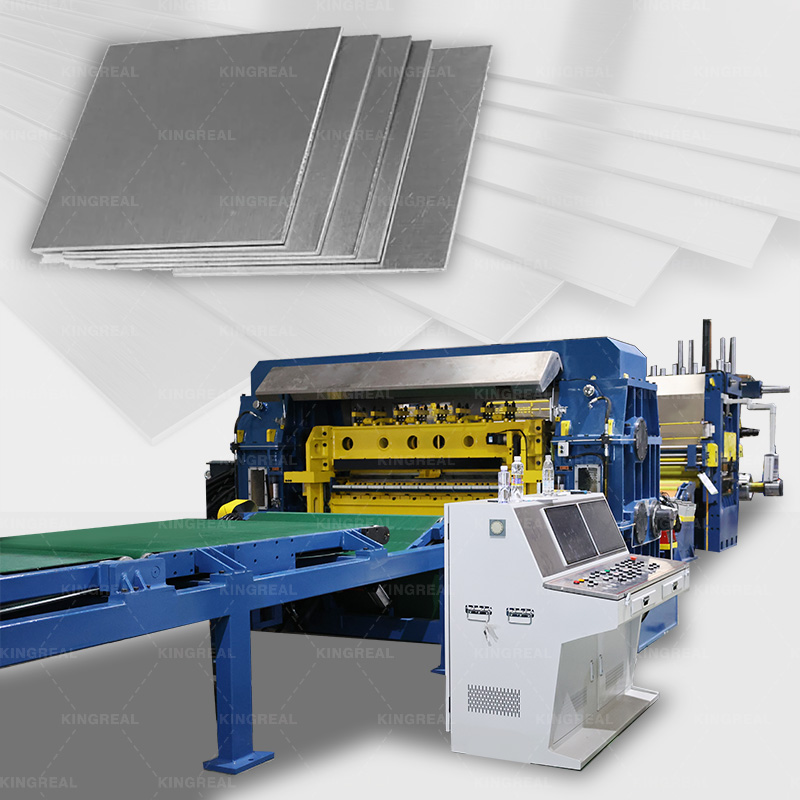

Ang looping cut-to-length na linya ay idinisenyo para sa awtomatikong pagpoproseso ng malalaking format na metal coil, pagsasama ng mga pangunahing proseso tulad ng uncoiling, leveling, at shearing upang makamit ang one-stop na produksyon mula sa raw material coils hanggang sa customized na mga metal sheet. Ang shearing line na may loop bridge ay pangunahing nilulutas ang problema sa pagkakaiba ng bilis sa pagitan ng pagpapakain at paggugupit. Sa pamamagitan ng tumpak na pag-buffer ng bilis at kontrol sa pag-synchronize, ang operasyon ng pag-aayos ng haba ng looping cut-to-length na machine ay mas matatag, at ang proseso ng paggugupit ay mas maayos, ganap na inaalis ang mga sakit na punto ng tradisyonal na cut-to-length na mga linya na dulot ng speed mismatch, tulad ng mga pagkaantala sa produksyon at hindi sapat na katumpakan. Samakatuwid, ang looping cut-to-length na makina ay makabuluhang nagpapabuti sa pangkalahatang kahusayan sa produksyon ng looping cut-to-length na linya at epektibong binabawasan ang mga pagkalugi sa downtime sa panahon ng produksyon.

Mga Parameter ng Looping Cut-to-Length Line

Mga Hilaw na Materyales: Galvanized sheet; Cold-rolled sheet; carbon steel

Kapal ng Sheet: 0.3-4.0mm

Lapad ng Sheet: 500-2000mm

Bilis: 0~60m/min

Mga Pagsasaalang-alang sa Disenyo para sa Pag-looping ng Cut-to-Length Line

Ang looping cut-to-length na makina ay nakakamit ng bilis ng pag-synchronize at pag-buffer sa pagitan ng mga yugto ng pagpapakain at paggugupit sa pamamagitan ng isang siyentipikong structural na disenyo, na nagbibigay ng matibay na garantiya para sa mahusay na operasyon ng looping cut-to-length na linya, palaging nakatuon sa pagtiyak ng katumpakan ng paggugupit at pagkamit ng tuluy-tuloy na produksyon. Sa mga tuntunin ng disenyo ng mesa, ang looping cut-to-length na makina ay gumagamit ng isang vertical lifting method, na sinamahan ng isang transition surface rubber wheel structure, na hindi lamang nakakamit ng makinis na material conveying at buffering, ngunit epektibong iniiwasan din ang direktang alitan sa pagitan ng strip surface at ng table surface, inaalis ang mga problema tulad ng mga gasgas at abrasion sa sheet surface mula sa pinagmulan, na tinitiyak ang mataas na pagpoproseso ng sheet ng metal, at ang proseso ng pagproseso ng mga kinakailangan.

Upang makamit ang tumpak na pag-synchronize sa pagitan ng pagpapakain at paggugupit, ang looping cut-to-length na linya ay nilagyan ng tatlong pares ng mga high-precision na photoelectric sensor upang masubaybayan ang posisyon ng steel strip sa loop pit sa real time. Sa pamamagitan ng awtomatikong pagsasaayos ng taas ng pag-angat ng tulay ng loop, pinapanatili ang sapat na materyal sa hukay. Kapag tumaas ang bilis ng paggugupit ng looping cut-to-length na makina, mabilis na mailalabas ng loop bridge ang nakaimbak na materyal, na pumipigil sa paghinto ng looping cut-to-length na linya dahil sa hindi sapat na supply ng materyal. Kapag ang bilis ng pagpapakain ay masyadong mabilis, ang loop bridge ay maaaring agad na mag-imbak ng labis na materyal upang maiwasan ang pag-iipon ng materyal at paglihis, na tinitiyak na ang bawat proseso ng looping cut-to-length na makina ay maaaring maayos na konektado. Sa madaling salita, nireresolba ng disenyo ng looping cut-to-length na linya ang mga salungatan sa bilis sa pagitan ng iba't ibang yugto ng looping cut-to-length na linya sa pamamagitan ng tumpak na pag-buffer ng bilis at kontrol ng posisyon, na ginagawang mas tumpak ang setting ng haba ng looping cut-to-length na linya at mas matatag ang paggugupit, sa panimula ay pinapabuti ang pangkalahatang kahusayan sa pagpapatakbo at kalidad ng produkto ng looping cut-to-length na makina.

● Pangunahing Punto ng Pag-looping Cut-to-Length Line Design 1) Looper depth Kung mas malaki ang lalim ng looper, mas maraming materyal ang maaaring maimbak sa hukay, at mas mataas ang bilis ng paggugupit ng looping cut-to-length na makina na maaaring iakma. Sa aktwal na produksyon, ang looping cut-to-length na linya ay maaaring madaling ayusin ang looping depth para sa mga metal strip ng iba't ibang mga detalye. Tinitiyak nito ang tuluy-tuloy na supply ng materyal sa panahon ng high-speed shearing, na pumipigil sa downtime dahil sa hindi sapat na imbakan. Tinutugunan din nito ang mga pangangailangan sa pag-buffer ng materyal sa panahon ng mababang bilis ng paggugupit, na nagbibigay-daan sa kakayahang umangkop na produksyon at pag-angkop sa iba't ibang laki at pagtutukoy ng batch. 2) Anti-scratch na disenyo Ang loop bridge ay nilagyan ng high-polymer wear-resistant liner. Ang liner na ito ay malambot ngunit lumalaban sa pagsusuot, na epektibong binabawasan ang alitan sa pagitan ng strip at ibabaw ng mesa. Sabay-sabay, ang transition section ay gumagamit ng rubber-coated guide roller na disenyo. Ang ibabaw ng guide roller ay pinahiran ng de-kalidad na polyurethane na materyal, na tinitiyak ang makinis na transportasyon ng materyal at pinipigilan ang mahigpit na pagdikit sa pagitan ng guide roller at ng strip surface. Ito ay pangunahing nag-aalis ng mga gasgas sa ibabaw, tinitiyak na ang bawat sheet na naproseso ng looping cut-to-length na makina ay nagpapanatili ng mahusay na kalidad ng ibabaw. 3）Pagtuklas ng posisyon Ang looping cut-to-length na linya ay nilagyan ng mga high-precision na sensor (gumagana kasabay ng tatlong pares ng photoelectric sensor) upang subaybayan ang mga pagbabago sa taas ng looper sa real time. Ang data ng pag-detect ay sabay-sabay na ipinapadala sa central control system ng looping cut-to-length na makina, na nakakamit ng awtomatikong pagtutugma ng bilis sa pagitan ng upstream at downstream na kagamitan, na bumubuo ng closed-loop na kontrol. Kapag nagbabago ang bilis ng paggugupit ng looping cut-to-length na linya, mabilis na matutukoy ng mga sensor ang mga pagbabagu-bago sa taas ng looper, at awtomatikong isinasaayos ng system ang bilis ng pagpapakain upang matiyak na ang bilis ng pagpapakain at paggugupit ay mananatiling naka-synchronize, na iniiwasan ang mga problema tulad ng pag-iipon ng materyal, pag-uunat, o hindi sapat na supply, na ginagawang mas maayos at mahusay na tumatakbo ang looping cut-to-length na makina.

Mga Bentahe ng Looping Cut-to-Length Machine

1) Mataas na bilis ng operasyon

Ang looping cut-to-length na linya ay maaaring makamit ang matatag na high-speed na operasyon sa 60m/min. Kasama ng buffer adjustment function ng loop bridge, ang looping cut-to-length na makina ay hindi nangangailangan ng madalas na paghinto upang ayusin ang bilis, na nakakamit ng tuluy-tuloy na high-speed shearing. Kasabay nito, binabawasan ng looping cut-to-length na linya ang manu-manong operasyon sa buong proseso. Kailangan lang ng mga operator na mag-preset ng mga nauugnay na parameter gaya ng haba ng paggugupit, kapal, at bilis sa control panel. Sa panahon ng operasyon ng looping cut-to-length na makina, ang kanilang pangunahing responsibilidad ay subaybayan ang katayuan ng pagpapatakbo ng kagamitan at pangasiwaan kaagad ang mga emergency.

2) Mataas na katumpakan ng paggugupit

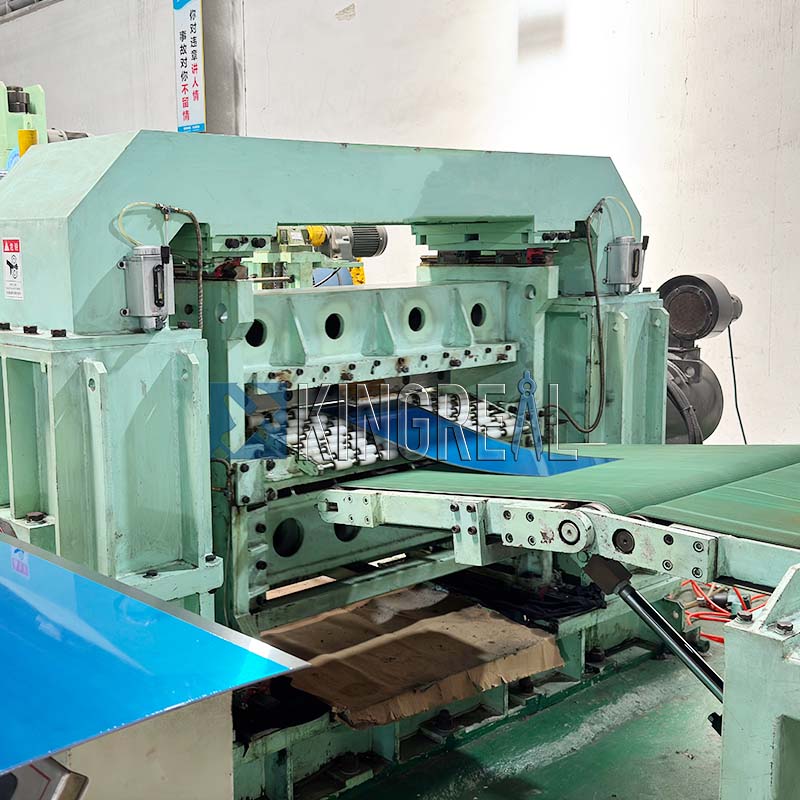

Ang looping cut-to-length na linya ay nilagyan ng Servo NC sizing machine, na maaaring tumpak na sukatin ang haba ng sheet metal na gupitin. Pinagsama sa isang servo motor drive, nakakamit nito ang mabilis at tumpak na pagputol. Para sa mga metal sheet na may iba't ibang kapal, mabilis na maisasaayos ng mga operator ang shear blade gap sa pamamagitan ng human-machine interface, na ginagawang maginhawa at mahusay ang operasyon. Nagtatampok din ang looping cut-to-length na makina ng apat na mapagpapalit na blades, na nagbibigay-daan para sa paghahalili ng paggamit ng blade, na makabuluhang nagpapahaba ng habang-buhay ng mga gunting at nagpapababa ng mga gastos sa pagpapalit ng tool, na nagpapalaki ng mga benepisyong pang-ekonomiya. Higit pa rito, ang looping cut-to-length na linya ay gumagamit ng bottom-up cutting method, tinitiyak na ang mga burr na nabuo sa panahon ng pagputol ay nakaharap paitaas, na epektibong pumipigil sa mga burr sa pagkamot sa conveyor belt at pinoprotektahan ang looping cut-to-length na conveyor ng machine. Kapansin-pansin, ang upper at lower shear gap ay inaayos sa pamamagitan ng AC 0.75KW servo motor at may gap memory function, na nagpapahintulot sa mga parameter ng gap para sa iba't ibang sheet metal na maimbak sa system para sa kasunod na pagproseso ng mga katulad na sheet metal nang walang paulit-ulit na pagsasaayos.

3) Ganap na awtomatikong operasyon

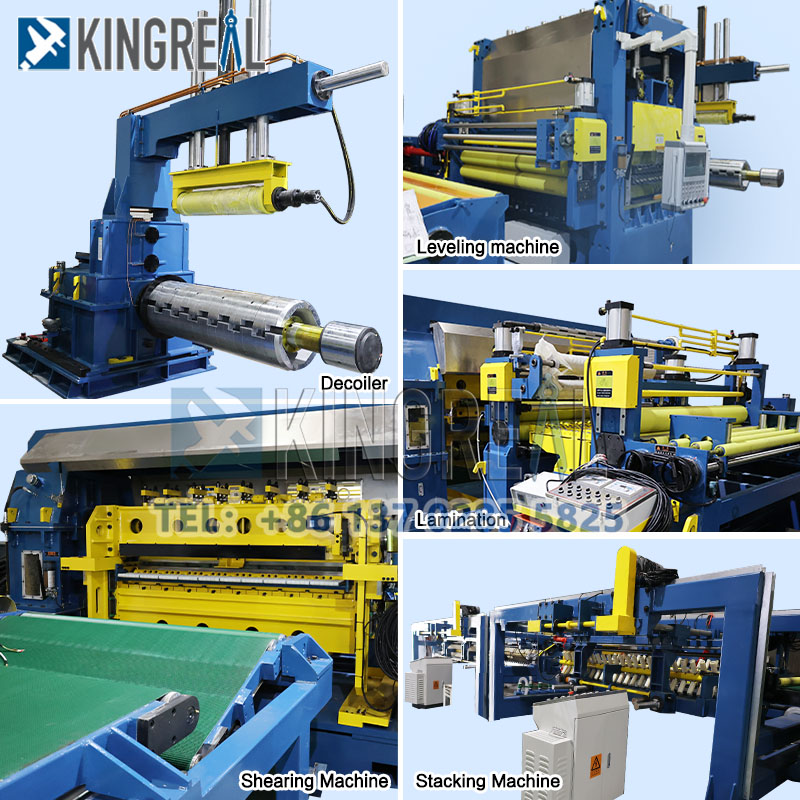

Pinagsasama ng looping cut-to-length na linya ang uncoiling, leveling, setting ng haba ng NC, hydraulic high-speed shearing, at mga mekanismo sa pagkolekta ng materyal. Ito ay pupunan ng materyal na paghahatid, pag-buffer, paggabay, pagdadala, at pagbabawas ng mga aparato, na bumubuo ng isang kumpletong automated na linya ng produksyon. Walang manu-manong interbensyon ang kinakailangan sa koneksyon sa pagitan ng mga proseso, tunay na nakakamit ng ganap na automated na operasyon. Ang looping cut-to-length na makina ay gumagamit ng PLC na sentralisadong kontrol at nilagyan ng mga kilalang tatak na electrical control system tulad ng Yaskawa, na tinitiyak ang matatag at maaasahang operasyon. Maaari nitong awtomatikong kumpletuhin ang buong proseso mula sa pag-uncoiling at pag-level ng hilaw na materyal hanggang sa pagtatakda ng haba, paggugupit, at pagkolekta ng materyal ayon sa mga pangangailangan sa produksyon.

Higit pang Customized Cut-to-Length Lines

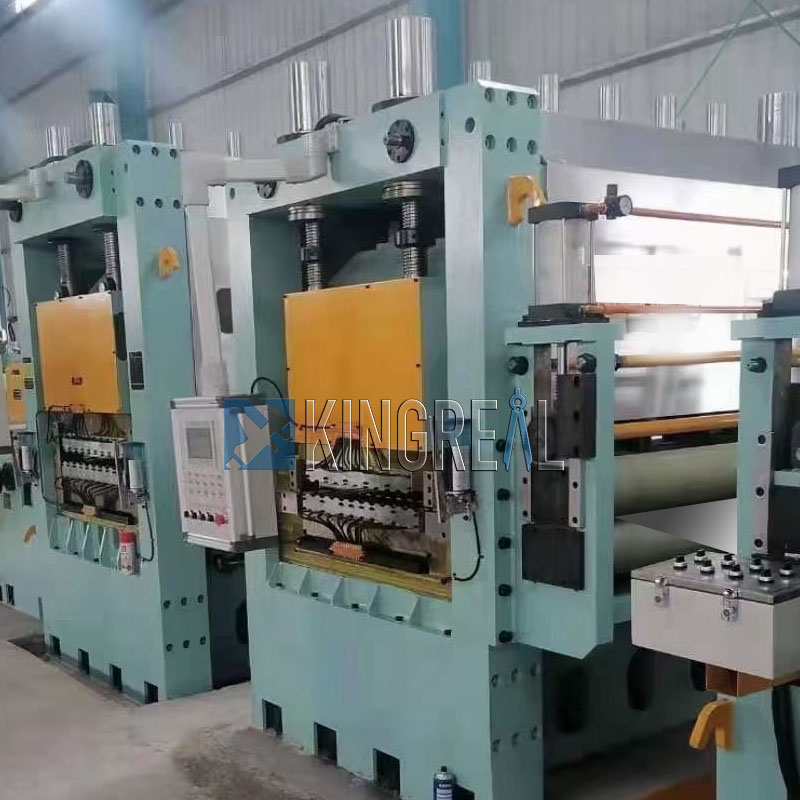

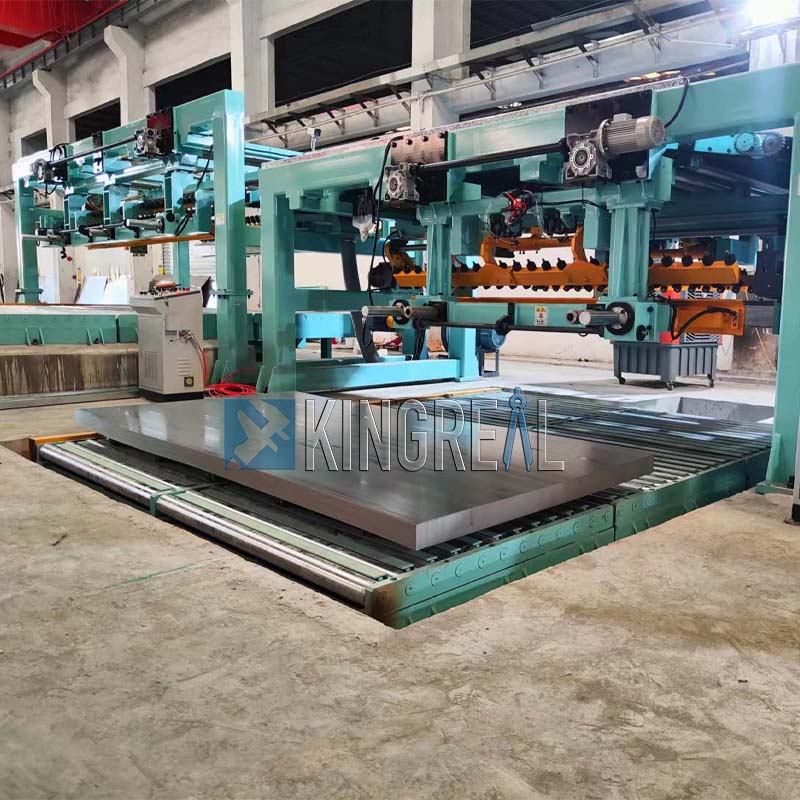

Cut-to-length na linya na nilagyan ng dual leveling machine	Cut-to-length na linya na nilagyan ng dual stacker	Cut-to-length na linya na nilagyan ng laminating device

Ang KINGREAL STEEL SLITTER ay nagbibigay ng komprehensibong cut-to-length na mga solusyon sa pagmamanupaktura ng linya sa mga kliyente sa India, Indonesia, Russia, Brazil, at iba pang mga bansa. Para sa isang quote, mangyaring makipag-ugnayan sa KINGREAL STEEL SLITTER!
