CR Coil Cut To Length Line - KINGREAL SLITTER

CR Coil Cut To Length Line - KINGREAL SLITTER, Cut To Length Machine ay idinisenyo para sa cut sa haba ng 0.3-3mm na kapal ng cold rolled material coil sa tinukoy na lapad na sheet na metal na produkto at auto stacking. Ang KINGREAL SLITTER cut to length line solution ay maaari ding mag-cut ng stainless steel coil, copper coil at galvanized steel coil, ang production design ng cut-to-length shearing line ay na-customize ayon sa mga katangian ng iba't ibang metal raw na materyales.

Magpadala ng Inquiry PDF Download

Paglalarawan ng Produkto

Pagpapakita ng Video Ng CR Coil Cut To Length Line - KINGREAL SLITTER:

Cut To Length Production Line Paglalarawan:

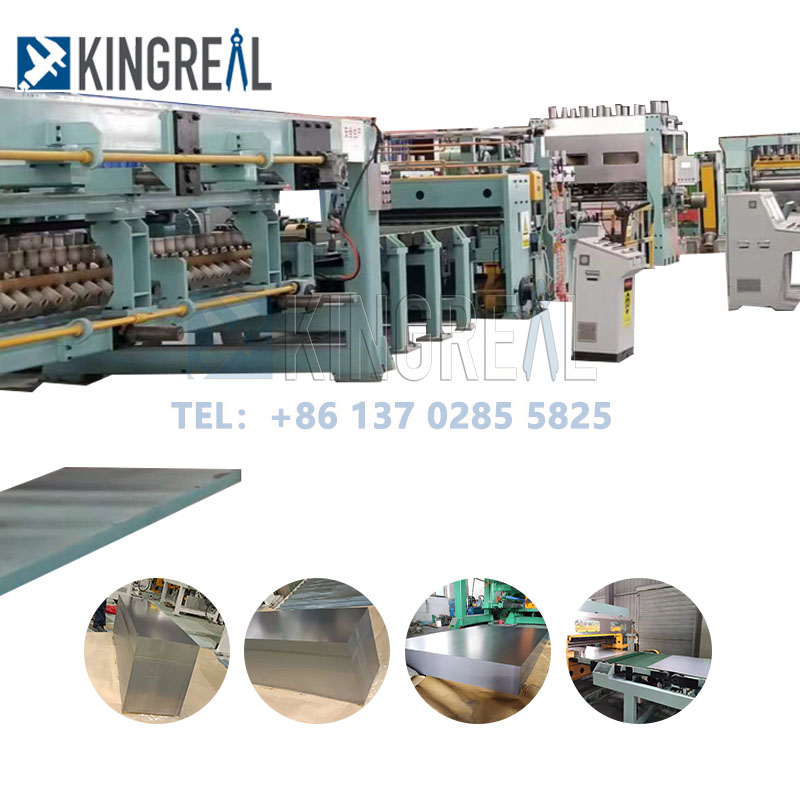

Ang KINGREAL SLITTER CR Coil Cut To Length Line ay isang cut to length line na partikular na idinisenyo upang iproseso ang mga metal coil mula sa orihinal na coil sa pamamagitan ng isang serye ng mga proseso tulad ng uncoiling, leveling, cut-to-length, trimming, at stacking upang makakuha ng tinukoy na haba ng sheet metal. Natutugunan nito ang iba't ibang mga kinakailangan sa produksyon ng aming mga customer:

-Hilaw na materyal:

Hot rolled steel, cold rolled steel, galvanized steel, color coated steel, high strength steel, hindi kinakalawang na asero, aluminyo, tanso at haluang metal;

-Sakop ng kapal:

Banayad na kagamitan: 0.3-3MM.

Katamtamang kagamitan: 3-6MM

Malakas na kagamitan: 6-20MM

Proseso ng Paggawa:

metal cut to length machine

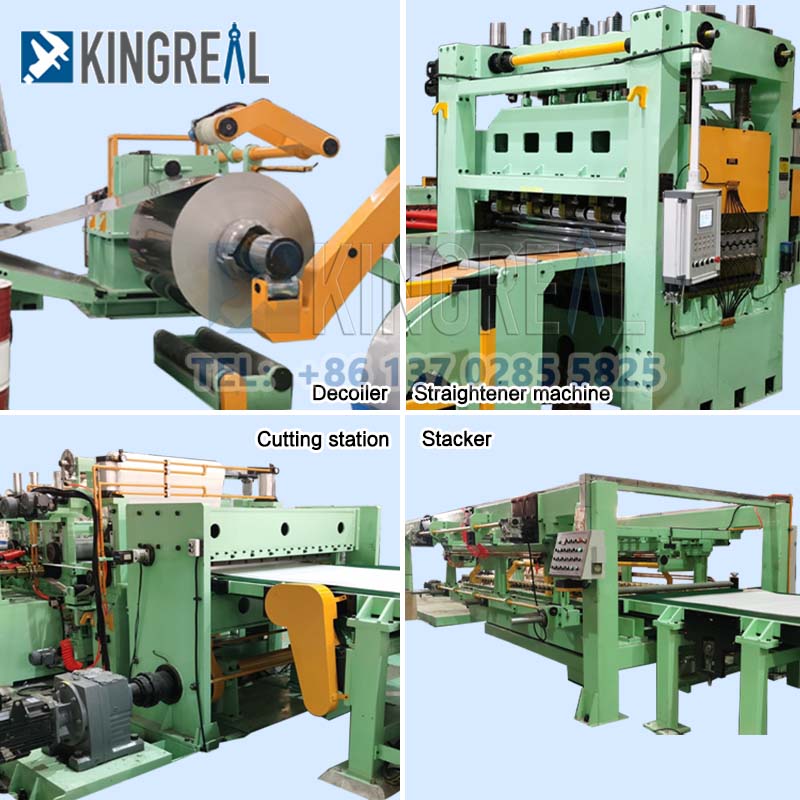

Naglo-load ng Trolley car-- Hydraulic Decoiler -- Hydraulic Pressing & Guiding-- High Precision Straightener -- Cut To Length Machine -- Auto Stacker -- Electric Control System -- Hydraulic System

Mga Opsyon sa Configuration Para sa Cut To Length Line:

Ang KINGREAL SLITTER, bilang supplier ng mga cold rolled cut-to-length na linya na may higit sa 20 taong karanasan sa produksyon, ay nakatuon sa pagbibigay sa mga customer ng sari-saring mga solusyon sa disenyo upang matugunan ang kanilang iba't ibang pangangailangan sa produksyon.

Ang cut-to-length na linya ay may kakayahang pagsamahin ang iba't ibang mga bahagi ayon sa mga kinakailangan ng customer upang maproseso at makagawa ng mga metal coil, at ang bawat linya ay kailangang isaalang-alang ang hilaw na materyal, kapal, at mga pangangailangan sa pagproseso ng mga coils upang tumugma sa mga bahagi. Ang pinakakaraniwang opsyonal na bahagi:

- Straightener Machine

Precision leveling; magaspang na leveling; dual levelers

Ang Straightener Machine sa cut-to-length na linya ay isang pangunahing aparato na ginagamit upang itama ang mga depekto sa hugis tulad ng pagyuko at pag-twist ng mga metal plate, bar o tubo sa panahon ng pag-roll, pagputol o transportasyon. Ang plato ay itinutuwid bago ang shearing machine upang matiyak na pare-pareho ang haba ng paggugupit, maiwasan ang mga error sa sukat na dulot ng materyal na baluktot, at tiyakin na ang materyal ay tuwid bago ang cut-to-length na paggugupit, sa gayon ay mapabuti ang katumpakan ng paggugupit at kalidad ng natapos na produkto.

- Trimming device

Sa isang cut-to-length na linya, ang trimming device ay isang device na ginagamit upang alisin ang mga burr, iregularidad o sobrang materyal mula sa gilid ng isang metal sheet upang mapahusay ang kalidad ng gilid ng sheet at matugunan ang mga kinakailangan sa dimensional na katumpakan.

- Awtomatikong Stacking

Sa isang cut-to-length shearing line, ang Automatic Stacking ay tumutukoy sa proseso ng maayos na pagsasalansan at paglabas ng mga cut metal sheet ayon sa mga preset na panuntunan sa pamamagitan ng automated na kagamitan. Ang pangunahing layunin nito ay upang mapabuti ang kahusayan sa produksyon, bawasan ang manu-manong interbensyon at tiyakin ang kalidad ng pagsasalansan.

Teknikal na Pagtutukoy:

Hilaw na materyal	GI, CR, CS
Kapal ng sheet	0.3-4.0mm
Lapad ng sheet	500-2000mm
Panlabas na diameter ng coil	≤φ2200mm
Inner diameter ng coil	508mm;610mm
Bilis ng Pagputol	0-60m/min(adjustable)
Bilis ng thread	0-15m/min
kapangyarihan	380V/50Hz/3Ph
Kabuuang kapangyarihan	~200Kw

Detalye ng Pangunahing Bahagi:

Cut To Length Line Decoiler

Sa tulong ng apparatus na ito, ang load-bearing steel coil ay maaaring i-clamp at buksan upang makamit ang tension uncoiling function. Frame body, reel, transmission system, press material system, tension system, lubrication system, at hydraulic system ang mga bahagi nito.

Mekanismo ng pagmamaneho: Napagtatanto ng mekanismo ng clutch ang paghihiwalay ng kapangyarihan sa panahon ng normal na pag-uncoiling at ang passive discharging ng materyal. Ang spindle ng uncoiler ay itinutulak ng motor upang paikutin, napagtanto ang paglalahad ng bakal na coil at ang pagpapakain ng ulo.

Tumataas at lumiliit na sistema: Ang hugis-wedge na slider at ang sliding seat sa spindle ay gumagawa ng displacement sa pamamagitan ng tensyon na ibinibigay ng tumataas at lumiliit na silindro, kaya napagtanto ang pagtaas.

Cut To Length Machine High Precision Leveler Machine

Istraktura at layunin: Ang hindi pantay na steel plate leveling ang nilalayon nitong layunin. Gumagamit ang leveling machine ng six-layer roller construction. Upang makuha ang pinakamahusay na epekto sa leveling, ang bawat leveling roller ay ginagamot sa pamamagitan ng precision turning, tempering, chromium plating, at grinding. Sa pamamagitan ng unibersal na coupling, ang distribution gear box ay nag-iisa na nagtutulak sa mga leveling roller, na nagbibigay-daan sa nag-iisang makina na umikot pareho pasulong at paatras.

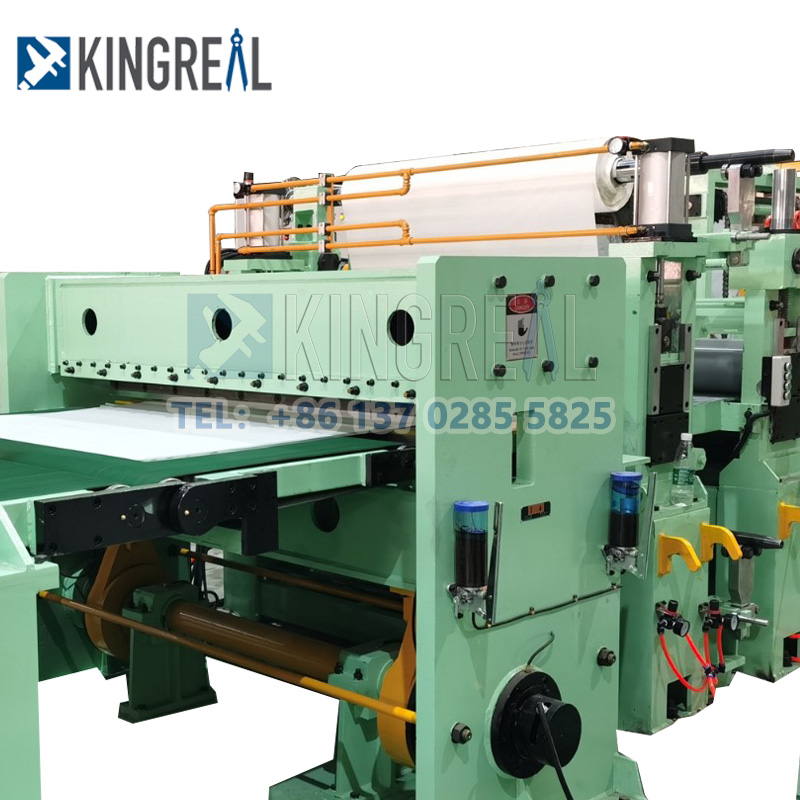

Cut To Length Machine

1. Timbang ng kagamitan sa yunit: higit sa 600 tonelada, kumplikadong istraktura, kahirapan sa pagmamanupaktura, mataas na katumpakan ng pagpupulong, mataas na antas ng kontrol sa automation.

2. Parallelism ng shear blades: 0.1mm parallelism ay ginagarantiyahan sa upper at lower shear blades na may maximum na 5.2m na haba.

3. Shear blade clearance: sa pinakamababang shear blade clearance na 0.45 millimeters upang matiyak ang ligtas at matatag na paggugupit.

4. Oras ng paggupit at katumpakan: sa loob ng 3.6 segundo ng purong oras ng paggugupit para sa 50 mm makapal, 5 metrong lapad na steel plate para sa mataas na katumpakan, mataas na kalidad ng paggugupit

Ang mga teknikal na bentahe ng kagamitan ay kinabibilangan ng:

Napakahigpit, mababang-deformation na mga feature ng frame na nagbibigay ng matatag na paggugupit at kapansin-pansing nagpapabuti sa kalidad ng paggugupit.

Ang sobrang balanseng oscillating roller conveyor na teknolohiya na may independiyenteng drive ay binabawasan ang steel plate bending deformation at pinapabuti ang kalidad ng paggugupit. Manipis na istraktura ng pagpapadulas ng langis, proteksyon ng selyo ng palasyo ng langis at aplikasyon ng materyal na self-lubricating upang gawing simple ang istraktura at mapabuti ang buhay ng mga bahagi ng pagsusuot.
