Video tungkol sa compact cut sa haba ng makina

Paglalarawan ng compact cut sa haba ng makina

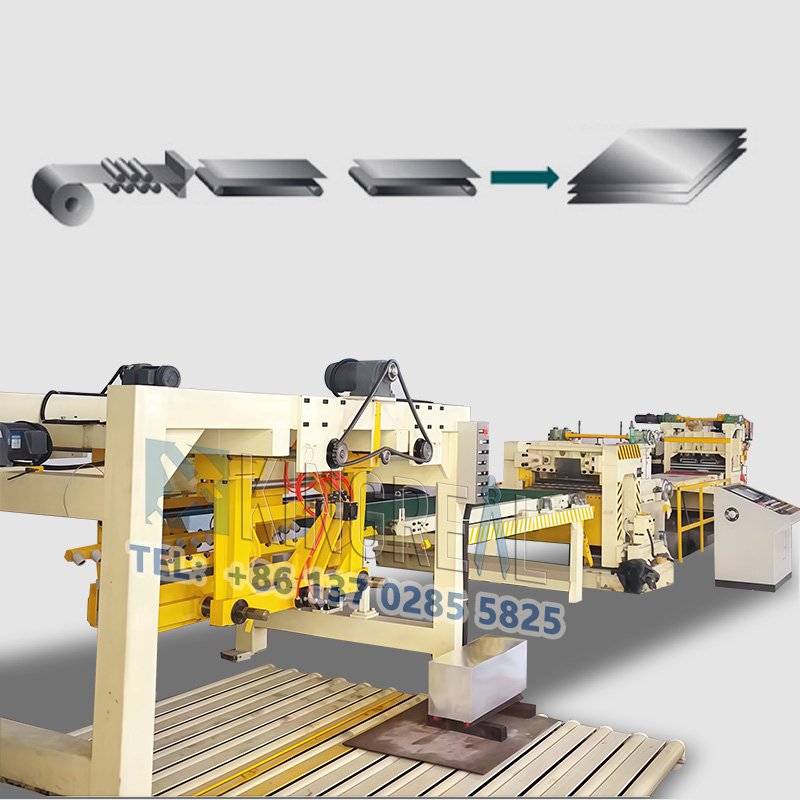

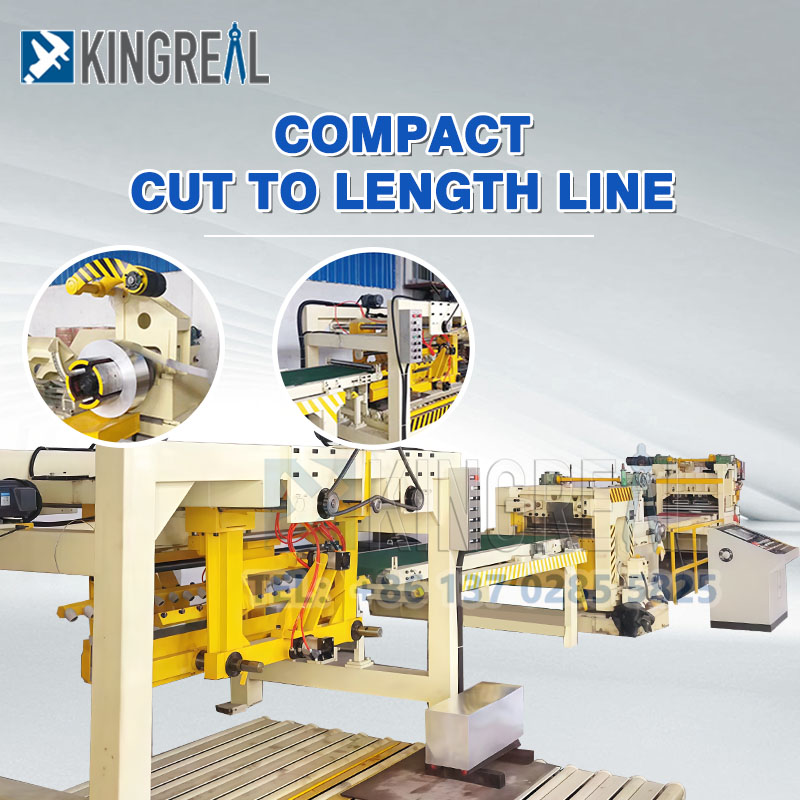

Ang Kingreal Steel Slitter Compact Cut sa Length Machine ay idinisenyo para sa maliit na scale na produksyon at mga customer na may medyo mababang mga kinakailangan sa kahusayan. Na binubuo ng apat na pangunahing mga seksyon: uncoiling, leveling, shearing, at stacking, ito ay mahusay at tumpak na pinoproseso ang isang iba't ibang mga materyales na metal, kabilang ang chrome steel, galvanized iron at aluminyo sheet, at malamig na gumulong na bakal. Kung ikukumpara sa karaniwang mga gupit na metal sa mga linya ng haba, ang compact cut sa compact na disenyo ng haba ay makabuluhang binabawasan ang bakas ng paa, na ginagawa itong isang mainam na pagpipilian para sa mga maliliit na workshop at mga linya ng produksyon. Ang compact cut sa haba ng makina ay ipinagmamalaki ang isang maximum na bilis ng produksyon ng 20 m/min, at ang bilis nito ay maaaring maiakma upang matugunan ang mga tiyak na pangangailangan ng produksyon, tinitiyak ang kakayahang umangkop ng makina upang umangkop sa iba't ibang mga sitwasyon sa paggawa. Ang mga compact cut sa mga linya ng haba ay nag -aalok ng natitirang pagganap at higit na kakayahang umangkop.

Mga parameter ng compact cut sa haba ng makina

Mga tampok ng compact cut sa haba ng makina

1. Awtomatikong Compact Cut sa Length Line

Ang kingreal steel slitter compact cut sa haba machine ay nagtatampok ng isang mataas na antas ng automation, na may kakayahang i -cut upang i -preset ang dami at anumang haba. Ang operasyon ay napaka -simple; Ang gumagamit ay pumapasok lamang sa mga kinakailangang mga parameter sa pamamagitan ng panel ng control ng PLC, at awtomatikong nakumpleto ng system ang buong proseso ng paggawa. Bilang karagdagan, ang feedback ng signal ng encoder ay nagpapakita ng haba ng produkto sa real time, tinitiyak na ang bawat cut sheet metal ay nakakatugon sa mga pagtutukoy.

Tumutulong din ang PLC control panel na kalkulahin ang kabuuang haba ng tapos na coil, pinadali ang pamamahala ng produksyon at pag -log ng data. Ang mataas na awtomatikong disenyo na ito ay makabuluhang binabawasan ang pangangailangan para sa manu -manong interbensyon, pagpapabuti ng pagkakapare -pareho ng produksyon at kahusayan.

2. Mahusay na compact cut sa operasyon ng haba ng linya

Ang kingreal steel slitter compact cut sa haba ng makina ay idinisenyo na may kahusayan sa isip. Nilagyan ng high-performance hydraulic at cooling system, tinitiyak nito ang compact cut sa haba na linya ay maaaring mapanatili ang katatagan ng 20 hanggang 22 na oras ng patuloy na operasyon. Ginagawa nitong mainam para sa mga halaman ng paggawa ng bakal na nangangailangan ng mataas na output at mataas na bilis ng produksyon.

Ang haluang metal na roller ng bakal na ginamit sa compact cut sa haba ng linya ay makina gamit ang mga precision CNC machine at hard-chrome plated para sa pinahusay na paglaban at kahabaan ng buhay. Nakabuo ng SKD11 na bakal at init na ginagamot sa isang tigas na 55-60 hrc, ang paggupit ng mga blades ay ginagarantiyahan ang isang gilid ng razor sa buong operasyon ng pagputol. Ginagarantiyahan nito ang mahusay na sheet metal na pagputol ng katumpakan, tamang mga anggulo, at minimum na mga burr bilang karagdagan sa mabilis na mga operasyon ng paggugupit para sa compact cut sa haba ng makina.

Pasadyang dinisenyo compact cut sa linya ng haba

Upang mas mahusay na matugunan ang mga pangangailangan ng mga customer ng Kingreal Slitter, ang Kingreal Steel Slitter ay nag -aalok ng mga pasadyang mga solusyon sa pagmamanupaktura para sa mga compact cut sa haba ng mga makina. Sa buong proseso ng disenyo, ipapasadya ng Kingreal Steel Slitter ang bawat sangkap ng makina batay sa mga tiyak na kinakailangan sa paggawa ng customer:

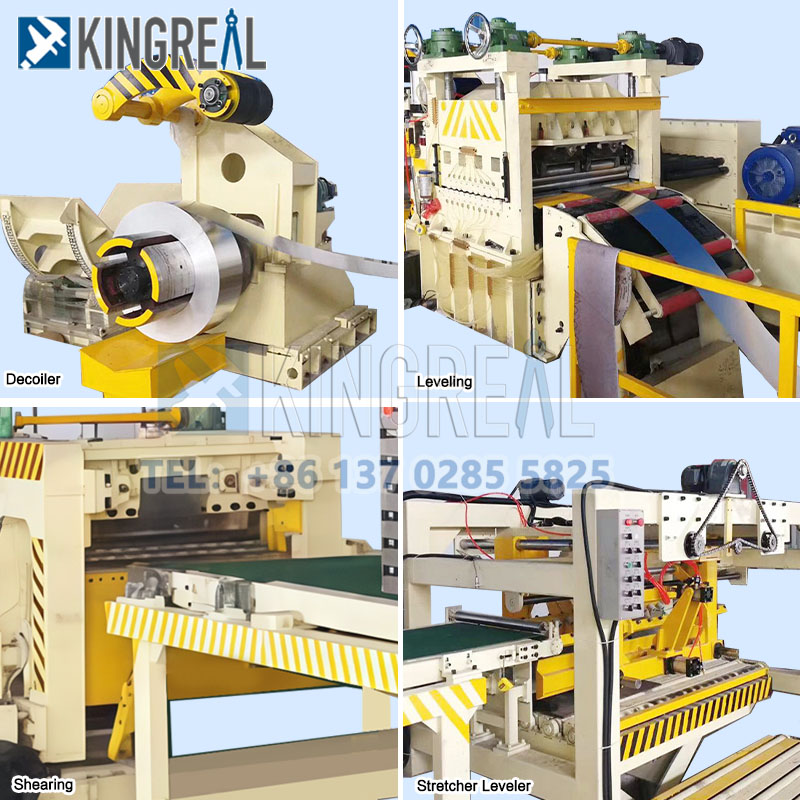

(1) Decoiler para sa compact cut hanggang haba na linya

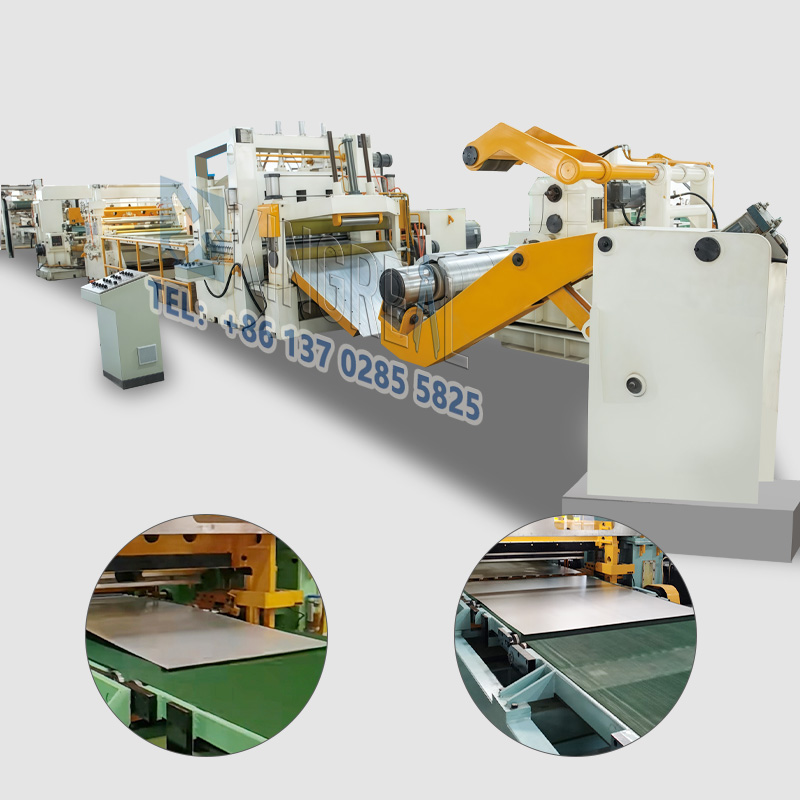

Ang unang yugto sa isang compact cut sa haba ng makina ay ang decoiler, na ang kahusayan at kalidad ng pagsunod sa mga pamamaraan ay nakasalalay sa pagganap nito. Dinisenyo upang masiyahan ang ilang mga pangangailangan ng customer, ang mga kingreal steel slitter decoilers ay maaaring ayusin upang magkasya sa iba't ibang mga kapal ng coil, timbang, panloob at panlabas na mga diametro, pati na rin ang iba pang mga katangian. Ang mga customer ay maaari ring pumili ng mga pagpipilian sa single-arm o dual-arm decoiler, samakatuwid ang pagpili ng angkop na pag-aayos ng decoiler depende sa kanilang mga kinakailangan sa pagmamanupaktura.

Ang paghawak sa halip maliit na coils, ang mga single-arm decoilers ay may isang mas simpleng disenyo na perpekto para sa mas maliit na mga workshop. Ang mga dual-arm decoilers, sa kabilang banda, ay hawakan ang mas mabibigat o mas malaking coils nang mas mahusay, na nagbibigay ng higit na katatagan at mas mahusay na kahusayan sa paggawa. Gamit ang madaling iakma na disenyo na ito, maaaring i -maximize ng mga mamimili ang paggamit ng puwang, mabawasan ang compact cut sa haba ng linya ng bakas ng paa, at ginagarantiyahan ang ligtas at walang tahi na walang pag -iingat sa panahon ng pagmamanupaktura.

(2) leveling machine para sa compact cut hanggang haba na linya

Ang leveling machine ay isang kritikal na piraso ng compact cut sa haba ng makina para sa pagkamit ng perpektong flatness sa mga metal na materyales. Batay sa kanilang nais na sheet ng sheet ng sheet, maaaring piliin ng mga customer ang bilang ng mga roller at antas ng pag -level gamit ang disenyo ng slitter ng Kingreal Steel. Ang pagtaas ng bilang ng mga roller ay nagpapabuti sa mga resulta ng leveling; Samakatuwid ang leveling tolerance ay maaaring mabago upang magkasya.

Para sa mga mapaghamong gamit tulad ng industriya ng automotiko, halimbawa, ang leveling machine ay maaaring itakda na may mas maraming mga roller upang masiguro ang mga flat flatness na tumutugma sa mga kinakailangan sa pang -industriya. Ang mga customer ay maaaring pumili ng mas kaunting mga roller para sa mga application na nangangailangan ng mas kaunting flatness, samakatuwid ang pagbaba ng compact cut sa mga gastos sa haba ng linya. Bukod dito, ang disenyo ng leveling machine ay nagbibigay -daan sa mga gumagamit na ma -optimize para sa iba't ibang mga kapal ng coil, tinitiyak ang perpektong mga resulta ng leveling para sa mga materyales na may iba't ibang mga materyales at kapal.

(3) Cutting Station para sa compact cut hanggang haba na linya

Ang istasyon ng pagputol ay ang pangunahing sangkap ng isang compact cut sa haba ng makina at direktang nauugnay sa kalidad ng pagputol ng produkto. Nag -aalok ang Kingreal Steel Slitter ng mga customer ng iba't ibang mga pamamaraan ng paggugupit, kabilang ang paglipad ng paggugupit, swing shearing, rotary shearing, at naayos na paggugupit, upang matugunan ang mga pangangailangan ng pagputol ng iba't ibang mga hugis at sukat. Maaaring ipasadya ng mga customer ang paraan ng paggugupit upang makamit ang pinakamainam na kahusayan sa produksyon batay sa kanilang mga tiyak na gawain sa paggawa.

-Fly shearing: mainam para sa mabilis na pagputol, pinapanatili nito ang mataas na kawastuhan ng pagputol sa mataas na bilis ng produksyon, na ginagawang angkop para sa paggawa ng mataas na dami.

-Swing shearing: Ito ay angkop para sa pagputol ng mga kumplikadong hugis at maaaring madaling matugunan ang magkakaibang mga kinakailangan sa pagputol, lalo na kung gumagawa ng iba't ibang mga hugis tulad ng mga parihaba, trapezoids, at parallelograms.

-Rotary shearing: Gumagamit ito ng mga umiikot na blades para sa paggugupit, na ginagawang angkop para sa mga aplikasyon na nangangailangan ng mga anggulo ng pagputol.

-Fixed shearing: Mayroon itong mas mabagal na bilis ng pagputol at nangangailangan ng downtime ng makina para sa pagproseso.

(4) Stacker para sa compact cut hanggang haba na linya

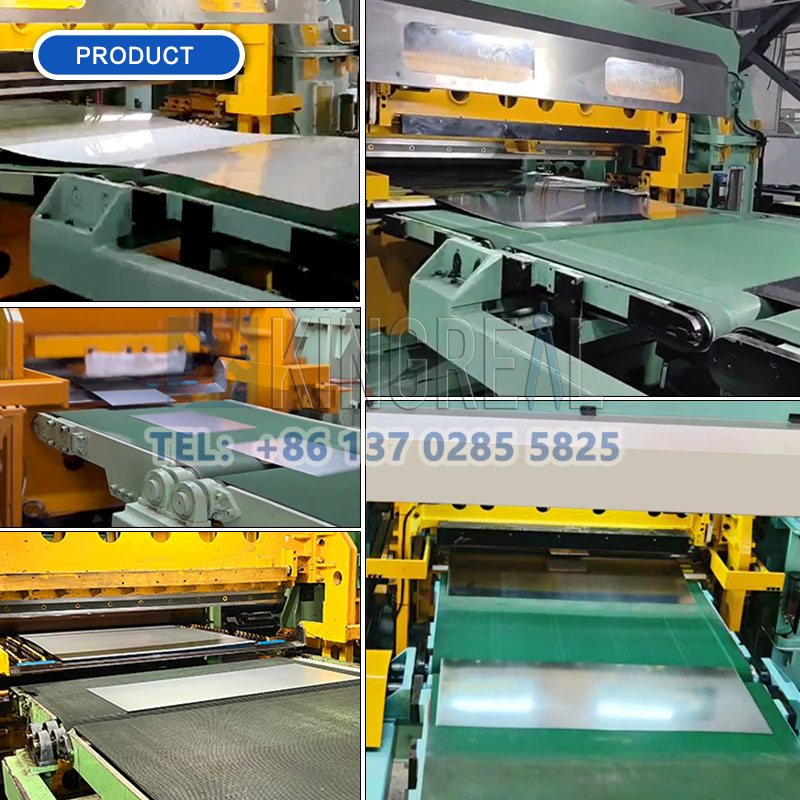

Ang mga stacker ay gumaganap ng isang mahalagang papel sa pag -uuri at pag -stack sa compact cut hanggang haba machine. Ang Kingreal Steel Slitter Stackers ay maaari ring ipasadya upang matugunan ang mga pangangailangan sa paggawa ng customer. Maaaring piliin ng mga customer ang naaangkop na bilang ng mga stacker at ang kanilang bilis ng output upang matugunan ang mga pangangailangan ng iba't ibang mga kaliskis ng produksyon at mga karera.

Halimbawa, sa mga kapaligiran ng produksiyon ng mataas na dami, ang mga customer ay maaaring mangailangan ng maraming mga stacker upang mapabuti ang kahusayan ng pag-stack, tiyakin ang mabilis na pag-uuri ng mga cut metal sheet, at mabawasan ang downtime. Ang maliit na scale na produksiyon, sa kabilang banda, ay maaaring pumili ng isang solong stacker, pagbabawas ng compact cut sa haba ng pamumuhunan at mga gastos sa pagpapatakbo. Bilang karagdagan, ang disenyo ng stacker ay isinasaalang -alang din ang kaginhawaan ng operasyon, na nagpapahintulot sa mga manggagawa na madaling hawakan at ayusin ang mga natapos na produkto at pagbutihin ang kahusayan sa trabaho.
