Sa isangfull automatic steel slitting line, ang cross-type na turnstile coil-storage arm ay gumaganap ng isang mahalagang papel, na tumutulong upang matiyak ang maayos na paggalaw at paghawak ng mga metal coil habang dumadaloy ang mga ito sa iba't ibang yugto ng pagproseso. Ito ay nakatayo bilang isa sa mga pangunahing pantulong na bahagi na nagpapagana ng mataas na kahusayan, tuluy-tuloy na produksyon sa ganap na awtomatikong steel slitting machine. Kapag nagdidisenyo ng ganap na awtomatikong steel slitting lines, karaniwang isinasama ng KINGREAL STEEL SLITTER ang bahaging ito upang mapahusay ang antas ng automation sa buong proseso ng produksyon at mabawasan ang pangangailangan para sa manu-manong interbensyon.
Ang mga cross-type na turnstile coil-storage arm ay mga pangunahing bahagi para sa pag-iimbak at paghawak ng coil, partikular na idinisenyo upang umakmafull automatic steel slitting machine. Ang kanilang pangunahing pag-andar ay ang maayos na pag-iimbak at mahusay na paghawak ng mga natapos na coil kaagad pagkatapos na maproseso ang mga ito ng buong awtomatikong steel slitting line; sabay-sabay, maaari silang tumulong sa pansamantalang pag-iimbak at paglilipat ng mga hilaw na materyales coils. Nagsisilbi ang mga ito bilang isang kritikal na hub, na tumutulay sa iba't ibang yugto ng proseso ng slitting—kabilang ang pagputol, pag-urong, at pag-iimpake—upang matiyak ang tuluy-tuloy na daloy ng trabaho. Ang estruktural na disenyo ng cross-type na turnstile coil-storage arm ay maingat na iniakma sa mga pangangailangan ng produksyon ng full automatic steel slitting machine; karaniwang binubuo ng mga umiikot na armas o beam, ang pangunahing tungkulin nito ay i-secure at paikutin ang mga coil upang mapadali ang pansamantalang pag-iimbak o kasunod na mga hakbang sa pagpoproseso—gaya ng pag-iimpake at paglilipat—sa gayon ginagarantiyahan ang walang patid na daloy ng produksyon.
Upang iayon ang mga automated na katangian ng produksyon ng buong awtomatikong steel slitting line, ang disenyo ng cross-type na turnstile coil-storage arm ay inuuna ang pagiging tugma sa iba pang bahagi ng makina. Tinitiyak nito na madali itong maisama sa mga kagamitan sa paghawak at pagproseso upang makabuo ng isang kumpletong, closed-loop na awtomatikong sistema ng produksyon.
Upang matugunan ang mga automated na kinakailangan sa kontrol ng buong awtomatikong steel slitting line, ang cross-type na turnstile coil-storage arm ay hinihimok ng isang motor control system at sinusuportahan ng isang PLC. Ang pagsasaayos na ito ay nagbibigay-daan sa tumpak na pagpoposisyon at nababaluktot na pag-ikot ng mga coils, na perpektong nagsi-synchronize sa ritmo ng produksyon ng buong awtomatikong steel slitting line.
Safull automatic steel slitting machine, ang lokasyon ng pag-install at disenyo ng istruktura ng cross-type na turnstile coil-storage arm ay partikular na na-optimize sa paligid ng full automatic steel slitting machine's production workflow. Ang pangunahing layunin ay upang malutas ang mga hamon na nauugnay sa paglabas, pag-iimbak, at paglipat ng mga natapos na coil sa panahon ng proseso ng produksyon, at sa gayon ay mapapalakas ang pangkalahatang kahusayan sa produksyon ng buong awtomatikong linya ng pagputol ng bakal. Sa partikular, ang cross-type na turnstile coil-storage arm component ay nakaposisyon sa likuran ng full automatic steel slitting machine's discharge trolley. Gumagana ito sa synergy kasama ang recoiler at unloading trolley, na lumilikha ng isang tumpak na interface sa pagitan ng slitting operation at ang kasunod na mga yugto ng paghawak ng tapos na produkto, at sa huli ay tinitiyak na ang proseso ng produksyon ng full automatic steel slitting line ay nananatiling tuluy-tuloy at walang patid. Ang pangunahing layunin sa likod ng disenyo ng mga inhinyero ng KINGREAL STEEL SLITTER ng partikular na bahagi na ito para sa ganap na awtomatikong steel slitting machine ay upang paganahin ang agarang paglipat ng mga natapos na steel coil papunta sa isang umiikot na rack kapag na-secure na ang kanilang mga dulo ng buntot.
Nagbibigay-daan ito sa recoiler ng full automatic steel slitting machine na simulan ang paikot-ikot sa susunod na coil nang real-time—nang hindi na kailangang maghintay ng overhead crane na maghatid ng tapos na produkto—sa gayon ay pangunahing binabawasan ang downtime na dulot ng mga pagkaantala na nauugnay sa crane at inaalis ang interference mula sa mga operasyon sa downstream na packaging. Dahil dito, epektibo nitong pinapataas ang aktwal na oras ng pagpapatakbo ng full automatic steel slitting line at pinapataas nito ang oras-oras na kapasidad ng produksyon. Higit pa rito, ang pagpapatupad ng cross-type turnstile coil-storage arm rack ay nagpapalaya sa overhead crane mula sa pagkakatali sa full automatic steel slitting machine's production ritmo, na nagbibigay-daan para sa mas nababaluktot na pag-iiskedyul at pag-deploy para sa iba pang heavy-lifting na gawain. Lalo nitong ino-optimize ang layout ng produksyon at paggamit ng kagamitan ng workshop, na tinitiyak ang isang mas maayos at mas mahusay na daloy ng trabaho sa produksyon para sa buong awtomatikong steel slitting line.

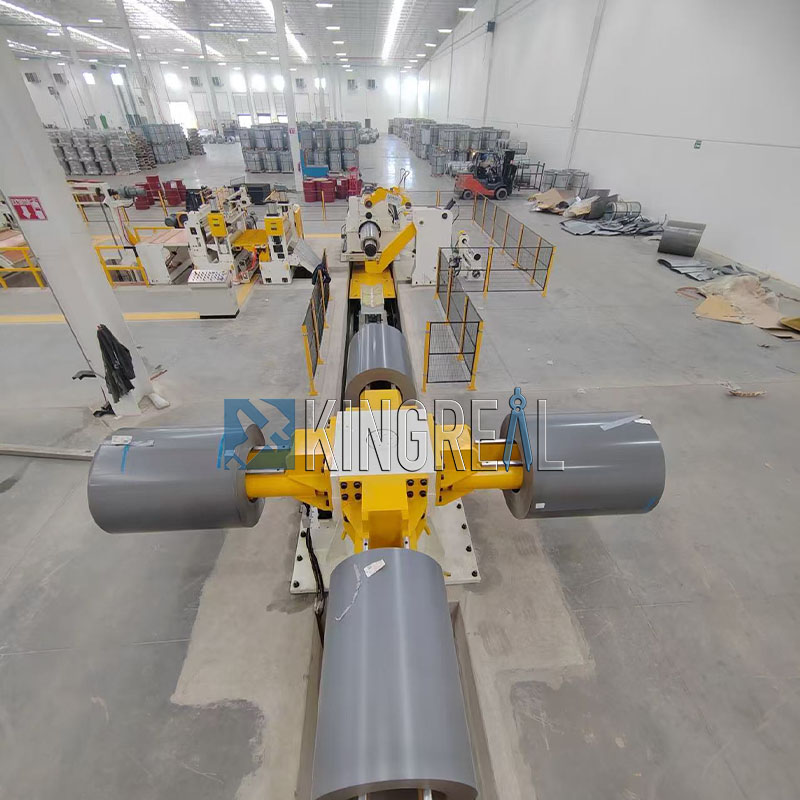

Iniayon sa mga partikular na kinakailangan sa pagkarga at kapaligiran sa pagpapatakbo ng mga full automatic steel slitting machine, ang istraktura at mga tampok ng cross-type na turnstile coil-storage arm rack ay masinsinang ginawa. Gumagamit ito ng "cross-shaped" (180-degree) na dual-sided rotating rack configuration, na may single-side load capacity na umaabot ng hanggang 16 tonelada. Nagbibigay-daan ito sa walang kahirap-hirap na pangasiwaan ang malalaki at mabibigat na metal na coil na pinoproseso ng full automatic steel slitting machine, na perpektong nakakatugon sa mga mahigpit na hinihingi ng mga heavy-duty na pang-industriyang aplikasyon, tulad ng pagpoproseso ng bakal. Ang cross-type na turnstile coil-storage arm rack ay nilagyan ng apat na storage arm, na may kakayahang sabay na humawak ng maramihang tapos na coils na naproseso ng full automatic steel slitting line. Ito ay higit na nagpapahusay sa patuloy na mga kakayahan sa produksyon ng linya at pinipigilan ang downtime na dulot ng akumulasyon ng mga natapos na produkto. Sa mga tuntunin ng kapangyarihan, ang pag-ikot ng rack ay hinihimok ng isang haydroliko na motor sa pamamagitan ng isang gear transmission system. Tinitiyak ng mekanismong ito ang maayos na operasyon at sapat na kapangyarihan, na ginagarantiyahan ang tumpak at mahusay na mga paggalaw ng pag-ikot. Sinusuportahan ng rack ang buong 360-degree na pag-ikot sa parehong clockwise at counter-clockwise na mga direksyon, na nag-aalok ng flexibility upang mapaunlakan ang iba't ibang direksyon sa paglipat at mga kinakailangan sa pag-iimbak para sa mga natapos na coils, sa gayon ay nagpapadali ng tuluy-tuloy na koordinasyon sa buong awtomatikong steel slitting machine na nag-unload ng trolley at mga kagamitan sa packaging.
Kasangkapan afull automatic steel slitting machinena may cross-type na turnstile coil-storage arm ay makabuluhang nagpapataas ng antas ng automation nito. Ito ay lubhang binabawasan ang pangangailangan para sa manu-manong interbensyon, sa gayon ay nagpapababa sa pisikal na lakas ng paggawa na nauugnay sa mga manu-manong operasyon at pinaliit ang mga pagkalugi sa produksyon na nagreresulta mula sa pagkakamali ng tao. Sa tradisyunal na full automatic steel slitting line production workflows, kapag ang proseso ng slitting ay kumpleto na, ang manual crane operation ay kinakailangan para iangat ang mga natapos na coil mula sa recoiler para sa kasunod na packaging. Ang prosesong ito ay hindi lamang nakakaubos ng oras ngunit nagreresulta din sa matagal na downtime para sa full automatic steel slitting machine habang ito ay naghihintay, at sa gayon ay lubhang nakompromiso ang kahusayan sa produksyon nito. Gayunpaman, sa pagsasama ng isang cross-arm coil handler, ang isyung ito ay ganap na naresolba: kaagad pagkatapos ng full automatic steel slitting machine na matapos ang operasyon nito, awtomatikong dinadala ng unloading trolley ang slit finished material sa cross-arm handler. Ang cross-arm pagkatapos ay tumatagal sa pagtanggap at pansamantalang pag-iimbak ng mga natapos na coil, na nagbibigay-daan sa unloading trolley na agad na bumalik sa full automatic steel slitting line upang tumulong sa susunod na ikot ng produksyon—sa gayon ay nakakamit ang tuluy-tuloy na pagsasama ng mga yugto ng slitting, unloading, at storage.
Top-Mounted Drive System: Gumagamit ang umiikot na gate ng isang top-mounted drive system—na binubuo ng mga support gear at motor—na nagpapadali sa pagpapanatili. Tinitiyak ng disenyong ito ang katatagan at pagiging maaasahan ng pagpapatakbo.
Signal at Mechanical Positioning: Ang umiikot na gate ay gumagamit ng hybrid positioning system na pinagsasama ang signal-based na detection sa mga mekanikal na paghinto, na tinitiyak ang tumpak na paggalaw at tumpak na paglalagay ng mga coils. Ang advanced na mekanismo ng pagpoposisyon na ito ay ginagarantiyahan ang ligtas at lubos na mahusay na operasyon.
Matatag at Maaasahang Istraktura: Ang umiikot na gate ay nagtatampok ng matatag na istraktura ng frame na idinisenyo para sa matatag na operasyon. May kakayahang madaling suportahan ang mabibigat na karga, nagbibigay ito ng ligtas at maaasahang solusyon para sa paghawak ng malalaki at mabibigat na mga coil.
Gusto mo bang matuto nang higit pa tungkol sa mga function ng iba pang mga bahagi sa loob ng afull automatic steel slitting line? Huwag mag-atubiling makipag-ugnayan nang direkta sa KINGREAL STEEL SLITTER!
