A Gupitin lamang sa linya ng habaay isang mahalagang piraso ng kagamitan sa pagproseso ng coil, na idinisenyo upang i -cut ang mga hilaw na materyales nang pahalang ayon sa mga pangangailangan ng customer at ihanda ang mga ito para sa kasunod na mga proseso ng pagbubuo. Ang materyal na naproseso ng simpleng hiwa sa linya ng haba ay karaniwang ginagamit para sa isang solong proseso ng pagbubuo, tulad ng sheet metal stamping, baluktot, at pag -inat ng pagbubuo. Gupitin lamang sa mga linya ng haba ay malawak na pinapaboran dahil sa kanilang maliit na bakas ng paa at pagiging angkop para sa pagproseso ng manipis, magaan na mga materyales na metal, na ginagawang angkop para sa maliit na scale o para sa mga bago sa industriya.

Ang artikulong ito ay detalyado ang pangunahing pagsasaayos ng isang simpleng hiwa sa linya ng haba, na umaasang magbigay ng mahalagang sanggunian.

Paglalarawan ng simpleng gupitin sa linya ng haba

pagiging simpleeng hiwa sa mga linya ng habaay partikular na idinisenyo para sa pagproseso ng medyo magaan na materyales na metal. Ang kanilang mga bilis ng produksyon ay mabagal, at ang rigidity ng machine frame ay medyo madaling mapanatili. Bukod dito, dahil sa kanilang mababang naka-install na kapasidad, gupitin lamang ang mga linya ng haba na sumakop sa medyo maliit na bakas ng paa, na ginagawang perpekto para sa paggawa ng maliit na batch. Gayunpaman, habang ang mga lapad ng sheet, mga kapal ng materyal, at pagtaas ng mga timbang ng coil, ang pagtaas ng bilis ng produksyon ay nangangailangan ng isang makabuluhang pagtaas sa mga margin ng kaligtasan, na nagbubunga ng mga hamon sa pinasimple na disenyo.

Bukod dito, ang mga pagpapakain at post-pagputol ng mga sistema ng pag-stack ng mga simpleng gupit sa mga linya ng haba ay nag-iiba depende sa mga tiyak na pangangailangan, na nagreresulta sa magkakaibang mga pagsasaayos at mga hamon sa pamantayan. Samakatuwid, ang pag -unawa sa kumbinasyon ng iba't ibang mga kaugnay na kagamitan ay isa sa mga susi sa pag -master ng pagsasaayos ng isang simpleng gupitin sa linya ng haba.

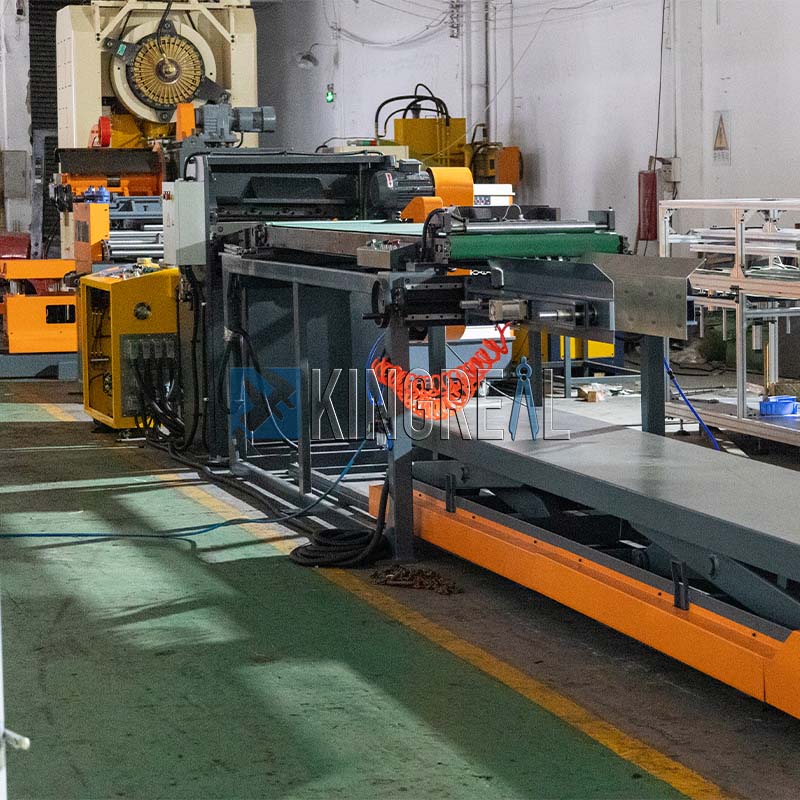

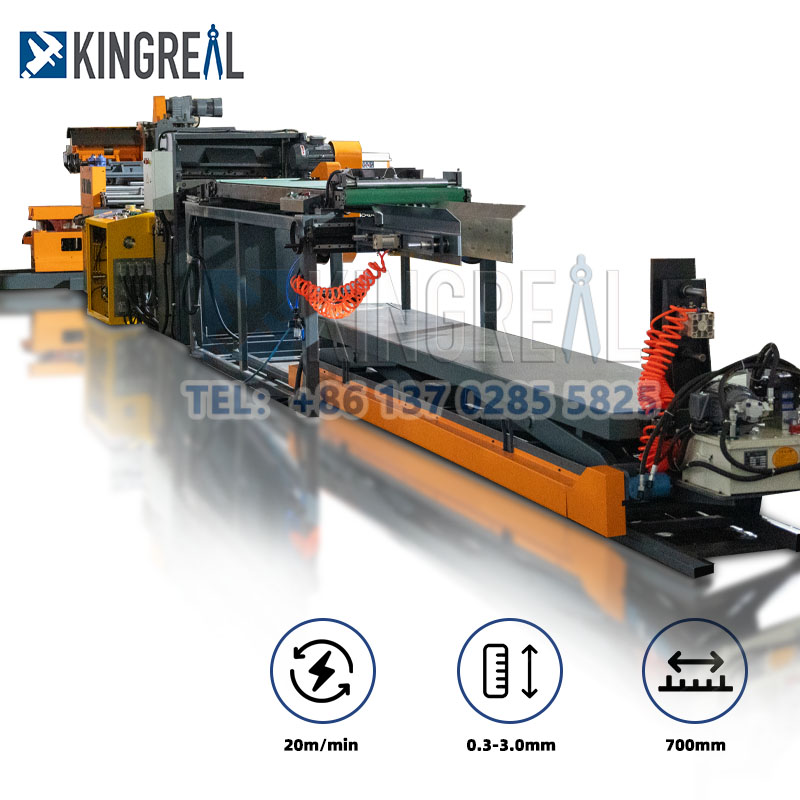

Ang isang simpleng hiwa sa linya ng haba lalo na ay binubuo ng independiyenteng decoiler, straightener, CNC servo roller feeder, at cut-to-length machine. Ang buong simpleng pag -load ng haba ng linya ng linya, walang pag -iingat, pag -straightening, pagpapakain, at pagputol ng mga proseso ay awtomatiko. Upang matulungan kang mas maunawaan ang ganitong uri ng simpleng hiwa hanggang sa haba ng linya, ang isang simpleng gupitin sa linya na dinisenyo at binuo ng mga inhinyero ng slitter ng Kingreal na bakal ay pinakawalan sa YouTube. Maaari mong mabilis na tingnan ang nilalaman.

Pangunahing pagsasaayos ng simpleng hiwa sa linya ng haba

Sa panahon ng paunang paggawa ng mga materyales, aGupitin lamang sa linya ng habaay idinisenyo upang mapanatili ang mga pangunahing pag -andar ng kaukulang linya ng produksyon. Lalo na para sa simpleng mga linya ng haba, ang iba't ibang mga kumbinasyon ay maaaring matugunan ang magkakaibang mga pangangailangan sa produksyon. Samakatuwid, ang pag -unawa sa mga tiyak na pangangailangan ng customer ay ang pundasyon para sa pagbuo ng pinakamainam na pagsasaayos ng makina.

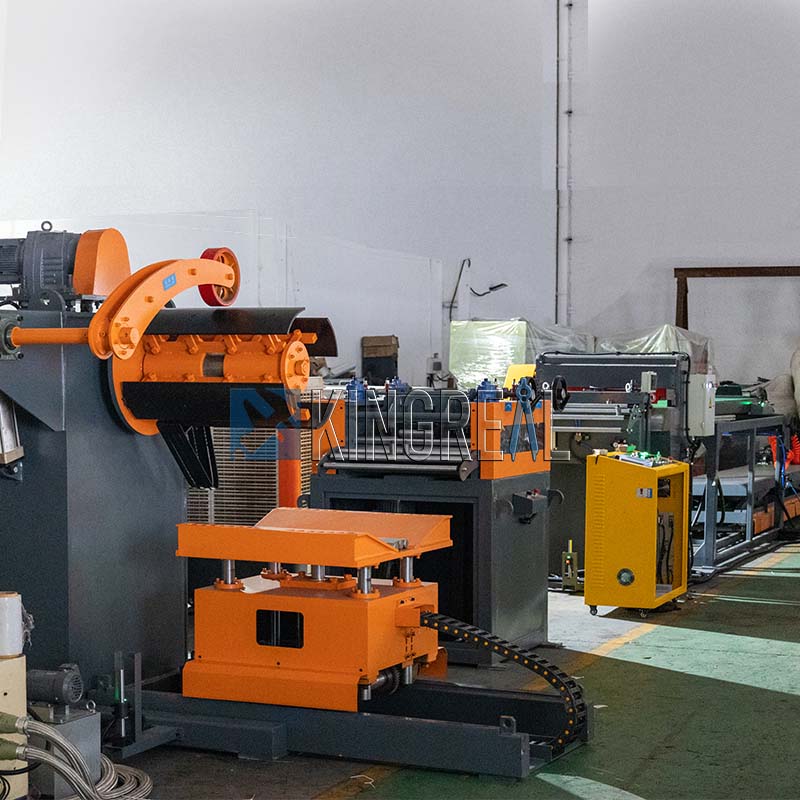

● Materyal na Paglo -load at Gabay sa Sistema para sa simpleng Gupitin hanggang Haba na Linya

Ang disenyo ng materyal na paglo -load at gabay ng gabay ng apagiging simpleeng hiwa sa linya ng habaNakasalalay din sa mga katangian ng materyal ng customer. Kadalasan, ang materyal na sistema ng paglo-load ng isang simpleng gupit sa linya ng haba ay maaaring isang kombinasyon ng mga split-unit na kagamitan o dalawang-sa-isang kagamitan (tulad ng GO, ML, CL, TGL, atbp.). Kapag pumipili ng seksyon ng paghawak ng materyal, ang mga kadahilanan tulad ng lapad ng materyal, panloob at panlabas na mga diametro, kapal ng materyal, pamamaraan ng paghawak ng materyal, at kapasidad ng pag -load ay dapat isaalang -alang upang matiyak ang wastong pagsasaayos ng kuryente at ang pangangailangan para sa suporta ng pandiwang pantulong.

ay partikular na idinisenyo para sa pagproseso ng medyo magaan na materyales na metal. Ang kanilang mga bilis ng produksyon ay mabagal, at ang rigidity ng machine frame ay medyo madaling mapanatili. Bukod dito, dahil sa kanilang mababang naka-install na kapasidad, gupitin lamang ang mga linya ng haba na sumakop sa medyo maliit na bakas ng paa, na ginagawang perpekto para sa paggawa ng maliit na batch. Gayunpaman, habang ang mga lapad ng sheet, mga kapal ng materyal, at pagtaas ng mga timbang ng coil, ang pagtaas ng bilis ng produksyon ay nangangailangan ng isang makabuluhang pagtaas sa mga margin ng kaligtasan, na nagbubunga ng mga hamon sa pinasimple na disenyo.

Ang seksyon ng pagpapakain ng simpleng hiwa sa linya ng haba ay napili batay batay sa mga kinakailangan ng cut-to-haba ng customer at kahusayan ng materyal na sheet. Depende sa mapagkukunan ng kuryente, ang seksyon ng pagpapakain ay maaaring mai -configure gamit ang AC variable na kontrol ng bilis, kontrol ng motor ng DC, o kontrol ng motor ng servo. Para sa mga aplikasyon ng cross-cutting na may mahinang kalidad ng materyal at malaking cut-to-haba na pagpapaubaya, isang circuit na binubuo ng isang supply ng kuryente, isang dalas na converter, at isang haba ng encoder ay maaaring magamit para sa direktang cut-to-haba. Para sa mas makapal at mas malakas na mga materyales na may mas mababang mga kinakailangan sa produksyon, ang isang kumbinasyon ng isang DC motor at isang haba ng encoder ay isang mahusay din na pagpipilian. Para sa mga materyales na nangangailangan ng mataas na bilis, mataas na kapasidad ng produksyon, at isang mataas na antas ng automation, inirerekomenda ang isang servo-based cut-to-length system.

● Seksyon ng paggugupit para sa simpleng pagputol sa linya ng haba

Ang seksyon ng paggugupit ng isang simpleng hiwa hanggang sa haba ng linya ay pangunahing nakategorya sa ilang mga uri, kabilang ang simpleng gupitin sa haba ng linya ng paggupit ng ulo, mekanikal (haydroliko) na paggupit, at pneumatic clutch high-speed shears (o hydraulic high-speed shears). Para sa mga simpleng gupit sa mga linya ng haba na may mababang mga kinakailangan sa produksyon, ang paggugupit ng ulo ay maaaring magamit nang direkta. Para sa mababang-hanggang medium-end na gupit na hiwa sa mga linya ng haba na may malawak na mga lapad ng materyal at isang malawak na saklaw ng kapal, ang mga mekanikal na paggupit o haydroliko na paggupit ay mas angkop. Para sa mga application na may mas mataas na mga kinakailangan sa paggugupit at isang tiyak na kinakailangan ng bilis, dapat isaalang-alang ang pneumatic clutch high-speed shears o hydraulic high-speed shears.

● Paraan ng pagkolekta ng produkto para sa simpleng gupit hanggang linya

pagiging simpleeng hiwa sa mga linya ng habasimpleGupitin sa linya ng habaNakasalalay sa mga tiyak na pangangailangan ng customer para sa uri ng linya. Ang mga pamamaraan ng koleksyon ay maaaring malawak na ikinategorya bilang manu -manong koleksyon, simpleng koleksyon ng pag -aangat, at awtomatikong palletizing. Para sa mga kagamitan sa loob ng bahay na may mas payat na mga materyales, mas maiikling haba ng pagputol, at mas mababang dami ng produksyon, manu-manong koleksyon at palyete ay karaniwang mga pagpipilian. Para sa mga simpleng gupit sa mga linya ng haba, kung ang haba ng paggupit ay lumampas sa 600mm at lumampas sa hanay ng manu-manong pag-gripping, ang isang forklift ay maaaring isaalang-alang para sa pick-up. Para sa mataas na dami ng produksiyon o mga supplier ng materyal na kailangang magproseso ng mga materyales na may malawak na pagkakaiba-iba sa lapad at haba, ang awtomatikong palletizing ay ang pinakamainam na pagpipilian.

pagiging simpleY gupitin sa linya ng habasBukod dito, ang mga pagpapakain at post-pagputol ng mga sistema ng pag-stack ng mga simpleng gupit sa mga linya ng haba ay nag-iiba depende sa mga tiyak na pangangailangan, na nagreresulta sa magkakaibang mga pagsasaayos at mga hamon sa pamantayan. Samakatuwid, ang pag -unawa sa kumbinasyon ng iba't ibang mga kaugnay na kagamitan ay isa sa mga susi sa pag -master ng pagsasaayos ng isang simpleng gupitin sa linya ng haba.

Inaasahan ng Kingreal Steel Slitter na ang artikulong ito ay makakatulong sa iyo na maunawaan ang pangunahing pagsasaayos ng isang simpleng hiwa sa haba ng linya. Kung mayroon kang karagdagang mga katanungan o katanungan, mangyaring makipag -ugnay sa Kingreal Steel Slitter para sa karagdagang talakayan.
