Light gauge gupitin sa haba ng linyaay upang i-flatten at gupitin ang manipis na metal coils sa pre-set na haba. Ang light gauge cut sa haba ng linya ay malawakang ginagamit sa industriya ng pagproseso ng metal, lalo na para sa pagputol ng katumpakan ng malamig na rolyo na bakal na bakal, hindi kinakalawang na asero, at hindi ferrous metal.
Ang artikulong ito ay magbibigay ng isang detalyadong pagsusuri ng pangunahing istraktura, daloy ng proseso, mga pangunahing teknikal na mga parameter, at mga pangunahing bentahe ng light gauge cut sa haba ng makina, na nagbibigay ng mga mambabasa ng isang mas malalim na pag -unawa sa lubos na mahusay na kagamitan sa pagproseso.

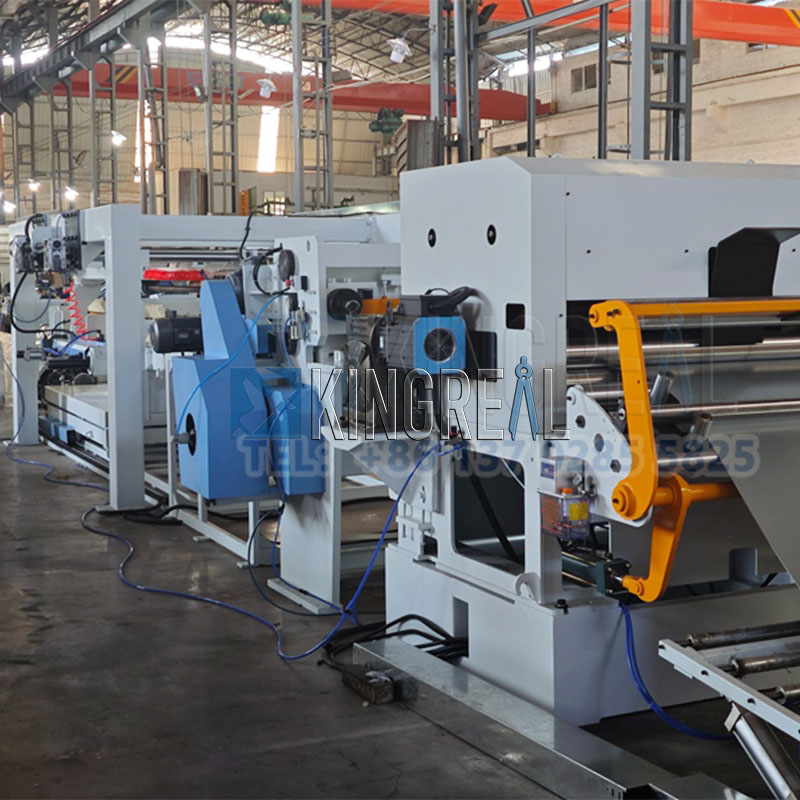

A light gauge gupitin sa haba ng makinaKaraniwan ay binubuo ng maraming mga bahagi na nagtutulungan upang makamit ang mahusay at tumpak na pagproseso. Ang mga sumusunod ay ang mga pangunahing sangkap ng isang light gauge cut sa haba ng linya:

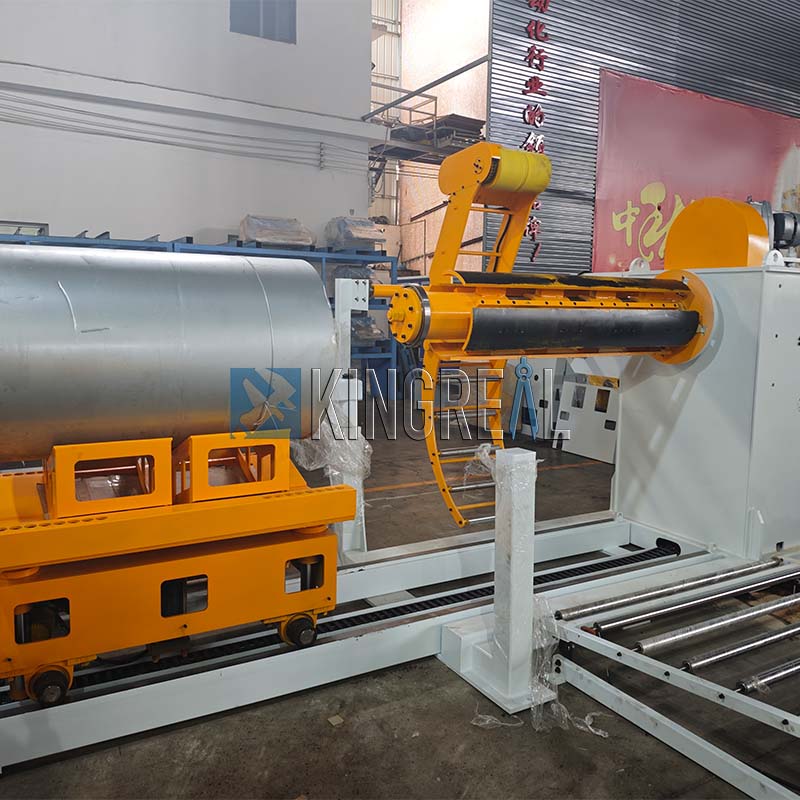

Naglo -load ng troli para sa light gauge cut sa haba ng linya: Nagpapalit ng mga metal coils mula sa lugar ng imbakan hanggang sa decoiler.
Decoiler para sa light gauge cut sa haba ng linya: pinapahinga ang mga metal coil para sa kasunod na pagproseso.
PAD Press Para sa light gauge cut sa haba ng linya: Tinitiyak ang mga coils na mananatiling matatag sa panahon ng pagproseso.
Leveling unit para sa light gauge cut sa haba ng linya: Mga antas ng coils upang maalis ang anumang baluktot at matiyak ang kawastuhan sa panahon ng kasunod na pagproseso. Ang anim na yugto, apat na yugto, o dalawang yugto ng mga yunit ng leveling ay magagamit, depende sa mga pangangailangan ng customer.
Mapalipat na tulay, gabay at aparato ng pagwawasto, at mekanismo ng sizing: gabay at posisyon ang coiled sheet, tinitiyak na nananatili ito sa tamang posisyon sa panahon ng proseso ng paggugupit.
Laminating aparato para sa light gauge cut sa haba ng linya: opsyonal, nalalapat ang isang proteksiyon na pelikula sa sheet na ibabaw.

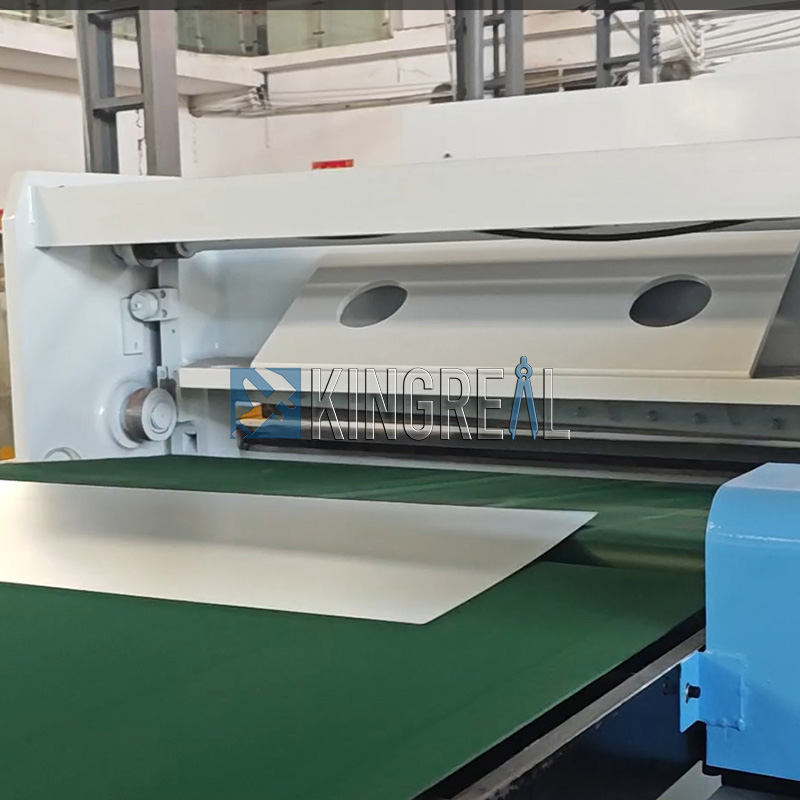

Paggugupit ng makina para sa light gauge cut sa haba ng makina: paggugupit ng leveled coiled sheet sa mga sheet ng paunang natukoy na haba. Ang mga shearing machine ay maaaring maging mekanikal o haydroliko, na umaangkop sa iba't ibang mga materyales at kapal.
Talahanayan ng Conveyor para sa light gauge cut sa haba ng makina: Transports ang sheared sheet sa susunod na hakbang sa proseso.

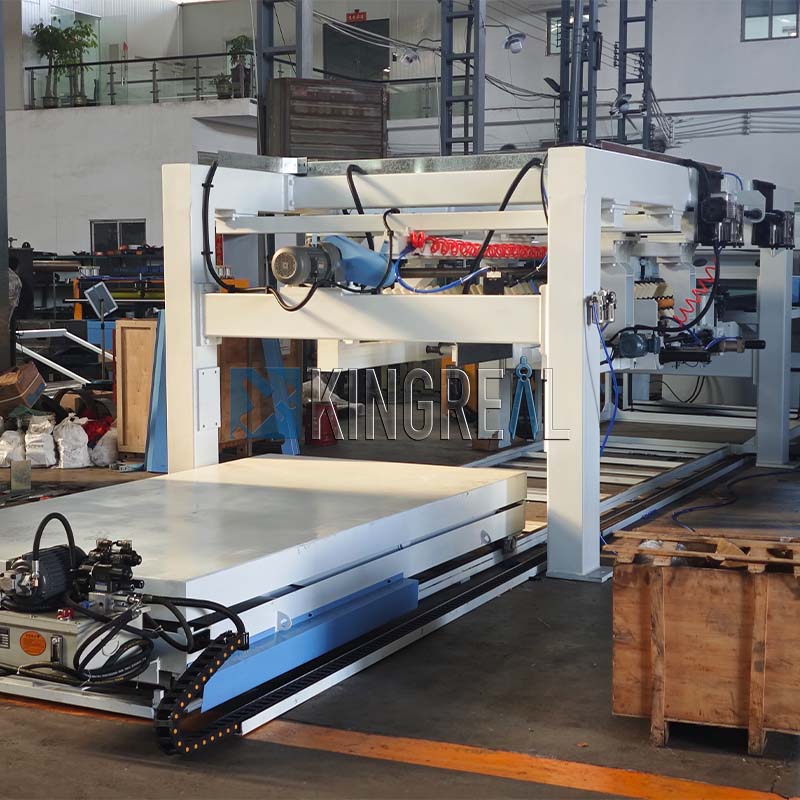

Pneumatic Stacking Rack, Hydraulic Lift Platform, at Conveyor Roller Table: Ang mga aparatong ito ay awtomatiko ang pag -stack at transportasyon, pagpapabuti ng kahusayan.
Hydraulic at Electrical Control Systems: Kapangyarihan at kontrolin ang buong linya ng produksyon, tinitiyak ang coordinated na operasyon ng lahat ng mga sangkap.
Ang lahat ng mga sangkap ay kinokontrol ng PLC, tinitiyak ang isang mataas na antas ng automation at pagiging maaasahan.
 |
 |
 |

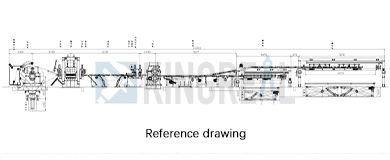

Coil lifter ---- decoiler ---- snubber roller + pinch roll + pre-leveling machine ---- loop tulay ---- gabay sa gilid ---- katumpakan 5-roller leveling machine (servo control) ---- mataas na bilis ng paggupit ---- conveyor ---- auto stacker + x pag-aangat ng platform + unload cart
Materyal
Cr, galvanized, kulay na pinahiran na bakal, hindi kinakalawang na asero
Saklaw ng kapal
0.2-2mm / 0.3-3.2mm
Saklaw ng lapad
1250/1300/1500/1600/1800/2000mm
Timbang ng Coil
10/15/20T
Coil I.D.
508mm
Haba ng pagputol
500-4000mm; 500-6000mm
Bilis ng pagtatrabaho
0 ~ 120m/min (average na bilis 0 ~ 60m/min)
Lubhang awtomatikong light gauge cut sa linya ng haba
Anglight gauge gupitin sa haba ng makinaGumagamit ng isang sistema ng PLC para sa ganap na awtomatikong kontrol. Ang sistemang ito ay hindi lamang nag-coordinate ng coordinated na operasyon ng iba't ibang mga sangkap ngunit nagbibigay din ng real-time na pagsubaybay sa lahat ng mga proseso ng paggawa. Awtomatikong inaayos ng PLC ang mga parameter ng kagamitan batay sa mga kondisyon ng operating, tinitiyak ang pinakamainam na operasyon ng buong light gauge cut sa haba ng linya. Bukod dito, sinusuportahan ng system ang isang mabilis na pag -reset ng pag -reset ng parameter, na nababagay sa pagbabago ng mga kinakailangan sa pagproseso at mga kondisyon ng paggawa, makabuluhang pagpapabuti ng kakayahang umangkop ng light gauge cut sa haba ng makina.
Awtomatikong pagsukat ng system para sa light gauge cut sa haba ng linya
Nilagyan ng isang aparato na awtomatikong pagsukat ng mataas na katumpakan, ipinapakita ng system ang haba ng pagputol at dami ng produksyon sa real time, tinitiyak na ang bawat produkto ay nakakatugon sa mga pamantayan sa proseso. Gamit ang mga integrated sensor at isang yunit ng pagproseso ng data, nakumpleto ng system ang mga dimensional na inspeksyon sa mga millisecond at pinapakain ang data na ito pabalik sa sistema ng kontrol ng PLC.
Ang mode na closed-loop control na ito ay nagbibigay-daan sa light gauge cut sa haba ng makina upang pabago-bago ayusin ang mga parameter ng pagproseso batay sa sinusukat na data, tinitiyak ang isang matatag na pagputol ng kawastuhan sa loob ng ± 0.1mm at makabuluhang pagpapabuti ng pagkakapare-pareho ng produkto.
Maramihang mga proteksyon sa kaligtasan para sa light gauge cut sa haba ng linya
Nilagyan ng isang dalawahang mekanismo ng proteksyon ng isang aparato ng emergency stop at isang intelihenteng sistema ng alarma. Ginagamit ng circuit circuit ang PLC para sa pagsubaybay sa katayuan ng real-time.
Kung ang isang hindi normal na signal ay napansin, ang system ay nag -uudyok ng isang proteksiyon na pag -andar sa loob ng 0.5 segundo, epektibong pumipigillight gauge gupitin sa haba ng makinapinsala at personal na pinsala.
Ang isang naririnig at visual na sistema ng alarma ay sabay -sabay na nagpapahiwatig ng lokasyon ng kasalanan, na tumutulong sa mga operator na mabilis na hanapin ang mapagkukunan ng problema at pagbabawas ng average na oras ng pagtugon sa kasalanan sa pamamagitan ng 40%.
Ang pagpapakain ng servo para sa light gauge cut sa haba ng linya
Ang isang sistema ng pagpapakain na hinihimok ng servo na may teknolohiyang closed-loop detection ay nakakamit ng pagpoposisyon ng kawastuhan ng ± 0.05mm. Ang servo motor ay gumagamit ng isang encoder upang magbigay ng feedback ng real-time sa posisyon ng pagpapakain, pabago-bagong paghahambing at pagbabayad laban sa preset na halaga.
Kung ikukumpara sa tradisyonal na mga pamamaraan ng pagpapakain ng haydroliko, ang bilis ng tugon ng servo system ay 60% nang mas mabilis at sumusuporta sa adaptive na pagsasaayos para sa biglaang mga pagbabago sa kapal ng materyal, na ginagawang perpekto para sa kakayahang umangkop na paggawa ng mataas na pagkakaiba-iba, maliit na batch na paggawa.
Paggamot ng init para sa light gauge cut sa haba ng makina
Ang lahat ng mga welds ng istraktura ng bakal ay sumasailalim sa paggamot sa kaluwagan ng stress sa isang malaking hurno. Ang prosesong ito ay epektibong binabawasan ang natitirang stress ng hinang at nagpapalawak ng buhay ng kagamitan sa pamamagitan ng higit sa 30%. Ang mga hindi nagagamot na welds ay madaling kapitan ng pagkapagod sa pag -crack sa ilalim ng mga alternatibong naglo -load. Ang pag-uudyok sa isang palaging temperatura ng 580 ° C ± 10 ° C ay nag-realign ng sala-sala ng metal, pinapanatili ang perpektong tigas sa loob ng saklaw ng HRC22-26, tinitiyak ang pangmatagalang katatagan ng pagpapatakbo.
Ang mataas na kahusayan ng paggugupit para sa light gauge cut hanggang sa haba ng linya
Ang isang patentadong hydraulic system na sinamahan ng isang na-optimize na disenyo ng paggupit ay nakakamit ng isang mataas na bilis ng paggugupit na rate ng 25 pagbawas bawat minuto. Ang mga espesyal na blades ng haluang metal ay may buhay na serbisyo ng tatlong beses na ng mga ordinaryong materyales, at isang hiwa na patag na 0.02mm/m o mas kaunti. Ang mga praktikal na aplikasyon ay nagpakita na ang teknolohiyang ito ay nagdaragdag ng solong-shift output ng 45% habang binabawasan ang pagkonsumo ng enerhiya sa pamamagitan ng 15%. Ang isang opsyonal na awtomatikong sistema ng pagpapadulas ay karagdagang binabawasan ang pagsusuot ng tool.
