Hindi kinakalawang na asero na gupitin sa haba ng makinaay isang kailangang -kailangan at mahalagang kagamitan sa modernong industriya ng pagmamanupaktura.
Napagtanto nito ang mahusay at tumpak na pagputol ng hindi kinakalawang na asero coils sa pamamagitan ng coordinated na gawain ng maraming mga sangkap na katumpakan.
Sa artikulong ito, tatalakayin ng Kingreal Steel Slitter ang mga pangunahing sangkap ng hindi kinakalawang na asero na pinutol sa linya ng haba sa iyo, pag -aralan ang proseso ng trabaho nito, at makakatulong sa iyo na mas maunawaan ang pag -andar at kahalagahan ng hindi kinakalawang na asero na pinutol sa haba ng makina.

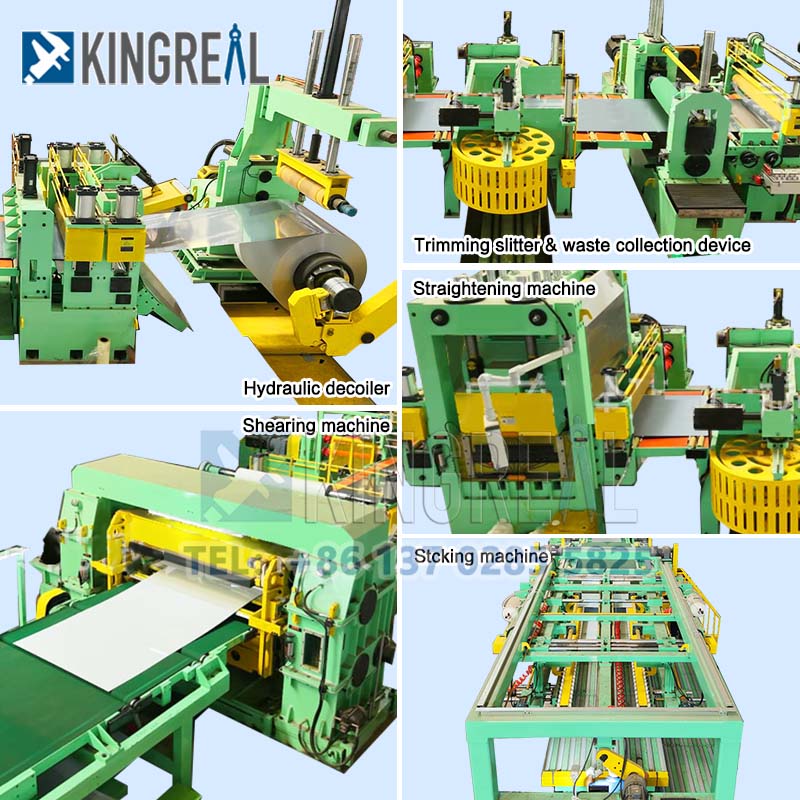

Sa proseso ng trabaho ngHindi kinakalawang na asero na gupitin sa haba ng makina, Ang sistema ng paghawak ng hilaw na materyal ay ang unang mahalagang hakbang. Ito ay pangunahing binubuo ng decoiler, leveling machine at aparato ng pagsentro.
1.1 Decoiler para sa hindi kinakalawang na asero na pinutol sa linya ng haba
Ang Decoiler ay karaniwang nahahati sa uri ng cantilever at dobleng istraktura ng ulo ng kono. Ang dating ay angkop para sa mas maliit na coils, habang ang huli ay mas angkop para sa mas malaki at mas mabibigat na coils. Ang pag -aayos ng bilis ng pag -ibig ay nagbibigay -daan sa hindi kinakalawang na asero na gupitin sa haba ng makina upang umangkop sa iba't ibang mga pangangailangan sa produksyon.
Kasabay nito, ang sistema ng pag -igting ng haydroliko at aparato ng gabay ay matiyak ang katatagan ng materyal sa panahon ng pag -iwas sa proseso upang maiwasan ang paglihis ng materyal na dulot ng hindi pantay na pag -igting.
1.2 Leveling at Centering Device
Ang leveling machine ay isang kailangang -kailangan na bahagi ng hindi kinakalawang na asero na pinutol sa haba ng makina. Ang multi-roller na istraktura nito (karaniwang 5-11 roller) ay maaaring epektibong maalis ang alon at baluktot na pagpapapangit ng materyal, tinitiyak na ang katumpakan ng antas ay umabot sa ≤0.5mm/m.
Ang aparato ng nakasentro ay gumagamit ng mga sensor ng photoelectric at mga hydraulic correction cylinders upang ayusin ang pag -ilid ng posisyon ng strip sa real time, sa gayon tinitiyak ang tumpak na pagpoposisyon ng mga kasunod na proseso.
Ang pangunahing pag -andar ngHindi kinakalawang na asero na pinutol sa linya ng habaAng pagproseso ng paggugupit, kaya ang sistema ng pagpapakain at sizing at ang cross-cutting machine group ang mga pangunahing bahagi nito.
2.1 Sistema ng pagpapakain at sizing para sa hindi kinakalawang na asero na gupitin sa linya ng haba
Ang pangkat ng feed roller ay binubuo ng isang aktibong roller at isang hinihimok na roller, at ang ibabaw ay natatakpan ng goma na lumalaban sa goma upang matiyak na ang materyal ay hindi slide sa panahon ng proseso ng pagpapakain.
Hinimok ng isang motor ng servo, ang kawastuhan ng pagpapakain ay maaaring umabot sa ± 0.1mm, at ang naayos na haba ng pagpapakain ng 500-6000mm ay maaaring makamit. Ang nakapirming haba ng baffle ay nagpatibay ng isang ball tornilyo at isang linear na istraktura ng gabay, at ang posisyon ay nababagay nang elektrikal, at ang isang closed-loop control ay nabuo gamit ang isang encoder upang matiyak ang kawastuhan ng haba ng pagpapakain.

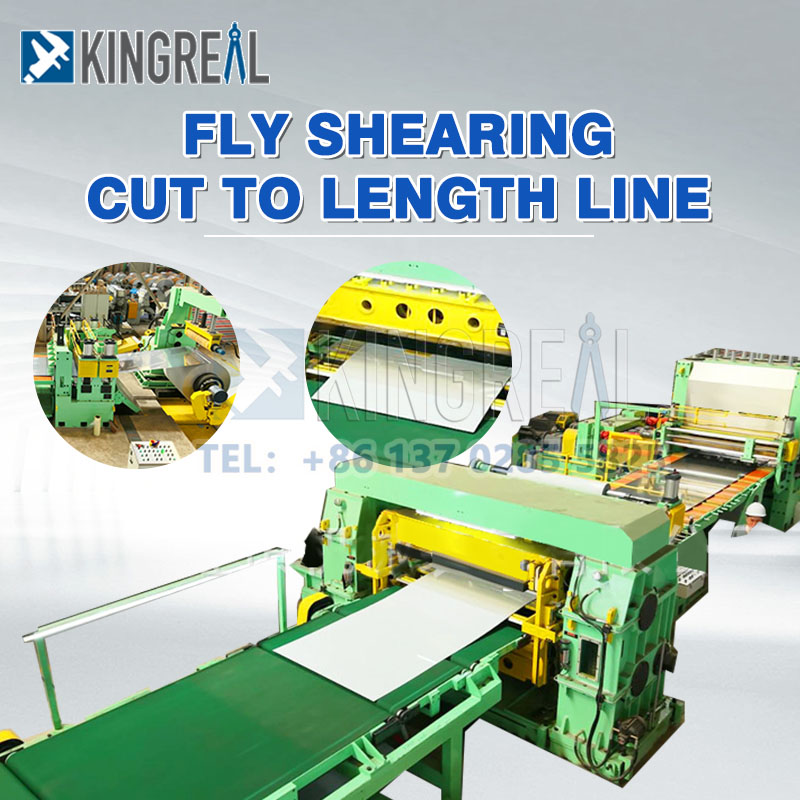

2.2 yunit ng pagputol ng cross para sa hindi kinakalawang na asero na gupitin sa haba ng makina

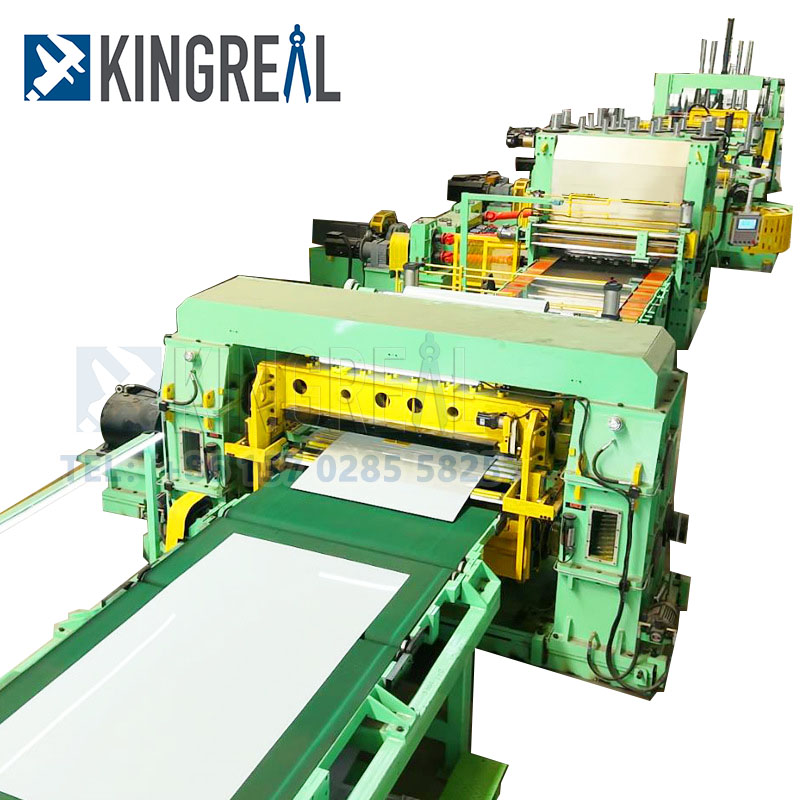

Ang yunit ng cross-cutting ay ang core ng proseso ng paggugupit ng hindi kinakalawang na asero na pinutol sa linya ng haba.
Binubuo ito ng isang upper blade shaft, isang mas mababang blade shaft at isang hydraulic pressing aparato. Ang materyal na talim ay karaniwang CR12Mov, na may katigasan ng HRC58-62.
Ang bilis ng paggugupit ay maaaring umabot ng 10-60 beses/minuto, at maaari itong iproseso ang mga plato na may kapal na 0.1-6mm. Ang mekanismo ng pagsasaayos ng agwat ay nagbibigay -daan sa manu -manong o electric adjustment ng blade gap upang matiyak ang mataas na pamantayan ng kalidad ng paggugupit.
 |
 |
Sa gawain ngHindi kinakalawang na asero na gupitin sa haba ng makina, ang paghawak ng basura ay kasinghalaga ng natapos na pag -stack ng produkto.
3.1 Basura ng paggugupit at koleksyon
Ang Edge Wire Shear ay isang aparato na naka-install sa magkabilang panig ng yunit ng paggugupit, na maaaring mag-shear ng basura sa gilid sa maliit na mga segment na 50-100mm at ipadala ito sa kahon ng koleksyon ng chip sa pamamagitan ng basurang conveyor belt.
Bilang karagdagan, ang pandurog (opsyonal) ay gumaganap ng pangalawang pagdurog sa makapal na basura ng plato, at ang laki ng butil ay kinokontrol sa ≤100mm para sa kasunod na pag -recycle.

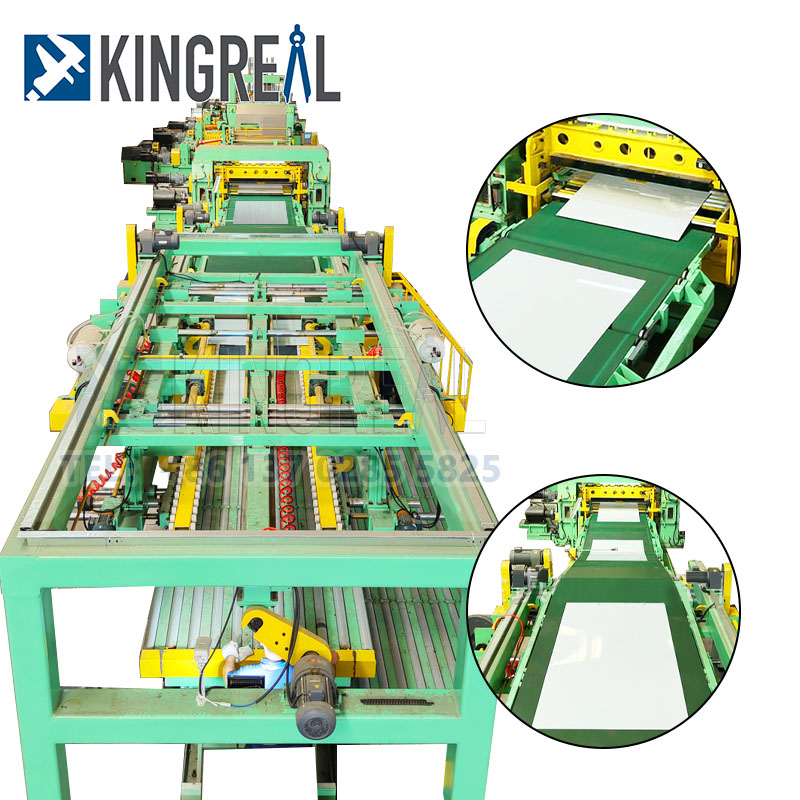

3.2 aparato ng pag -stack para sa hindi kinakalawang na asero na gupitin sa linya ng haba
Tinitiyak ng aparato ng pag -stack ang epektibong pamamahala ng mga natapos na produkto. Ang bilis ng conveyor belt ay nababagay sa 0.5-2m, at ang anti-slip na layer ng goma sa ibabaw ay pinipigilan ang natapos na produkto mula sa pag-slide.
Ang mekanismo ng pag -stack ay binubuo ng isang nakakataas na platform, isang push plate at isang pagpoposisyon ng baffle, na maaaring awtomatikong isalansan ang maraming mga layer ng mga natapos na produkto (taas ≤1.5m), at nilagyan ng isang timbang na sensor upang masubaybayan ang bigat ng mga natapos na produkto upang matiyak ang pamantayang pag -stack ng mga natapos na produkto.
Ang hydraulic system at electrical control system ay ang mga mapagkukunan ng kuryente upang matiyak ang mahusay at matatag na operasyon ngHindi kinakalawang na asero na gupitin sa haba ng makina.
4.1 Hydraulic System para sa hindi kinakalawang na asero na gupitin sa linya ng haba
Ang yunit ng kuryente ng hydraulic system ay binubuo ng isang hydraulic pump, isang tangke ng langis at isang palamig, na nagbibigay ng kapangyarihan para sa hindi pag -igting ng pag -igting, ang pagpindot na aparato, atbp.
Ang pagpili ng hydraulic pump (tulad ng isang gear pump o isang guisai pump) ay nakakaapekto sa rate ng daloy ng hydraulic system (20-100L/min), habang ang kapasidad ng tangke ng langis (500-2000L) ay nakakaapekto sa katatagan ng system.
Ang kooperasyon ng mga actuators tulad ng hydraulic cylinders at proporsyonal na mga balbula ay napagtanto ang tumpak na kontrol ng pagkilos.
4.2 Sistema ng Kontrol ng Elektriko para sa hindi kinakalawang na asero na gupitin sa linya ng haba
Ang sistema ng elektrikal na kontrol ay karaniwang nagpatibay ng Siemens o Mitsubishi Brand PLC, integrated servo drive, frequency converter at human-machine interface (HMD), na maaaring magtakda ng mga parameter ng proseso at subaybayan ang katayuan ng operating ng hindi kinakalawang na asero na gupitin sa haba ng makina sa totoong oras.
Kasama sa sensor network ang mga encoder, sensor ng pag-igting at mga switch ng photoelectric, atbp, na bumubuo ng isang closed-loop control upang matiyak ang awtomatikong operasyon ng hindi kinakalawang na asero na hiwa sa linya ng haba.
Bilang karagdagan sa mga pangunahing sangkap, angHindi kinakalawang na asero na gupitin sa haba ng makinaay nilagyan din ng iba't ibang mga pantulong na aparato upang mapabuti ang kahusayan at kaligtasan ng produksyon.
5.1 Sistema ng Pag -alis ng Alikabok para sa hindi kinakalawang na asero na gupitin sa linya ng haba
Ang sistema ng pag -alis ng alikabok ay nag -aalis ng mga labi mula sa ibabaw ng sheet sa pamamagitan ng isang vacuum cleaner o isang blower upang maiwasan ang kontaminasyon ng tapos na produkto, sa gayon ay mapabuti ang kalidad at hitsura ng produkto.
5.2 aparato ng proteksyon sa kaligtasan para sa hindi kinakalawang na asero na gupitin sa linya ng haba
Ang mga aparato sa proteksyon sa kaligtasan ay mga mahahalagang hakbang upang matiyak ang kaligtasan ng mga operator, kabilang ang mga pindutan ng emergency stop, mga kurtina sa kaligtasan ng kaligtasan, mga proteksiyon na takip, atbp. Ang mga aparatong ito ay maaaring tumugon sa mga emerhensiya sa isang napapanahong paraan at maiwasan ang mga aksidente sa kaligtasan.
5.3 Lubrication System para sa hindi kinakalawang na asero na gupitin sa haba ng makina
Ang sistema ng pagpapadulas ay gumagamit ng isang awtomatikong aparato ng supply ng langis upang lubricate ang mga riles ng gabay, mga lead screws at iba pang mga sangkap nang regular upang mabawasan ang pagsusuot at dagdagan ang buhay ng serbisyo ng hindi kinakalawang na asero na pinutol sa linya ng haba.
 |
 |
Ang disenyo ng katumpakan at mahusay na operasyon ng mga pangunahing sangkap ngHindi kinakalawang na asero na pinutol sa linya ng habaay ang batayan para sa pagkamit ng tumpak na pagputol ng hindi kinakalawang na asero coils.
Sa pamamagitan ng isang komprehensibong pagsusuri ng pagproseso ng hilaw na materyal, pagproseso ng paggugupit, pagproseso ng basura, hydraulic at electrical control, at mga pantulong na aparato, makikita natin na ang hindi kinakalawang na asero na pinutol sa haba ng makina ay hindi lamang gumaganap ng isang mahalagang papel sa industriya ng pagmamanupaktura, ngunit gumagawa din ng positibong mga kontribusyon sa pagpapabuti ng kahusayan ng produksyon, tinitiyak ang kaligtasan, at pagbabawas ng mga gastos.
Sa hinaharap na pag -unlad, ang teknolohiya ng hindi kinakalawang na asero na gupitin hanggang sa linya ay magpapatuloy na mapabuti, at ang takbo ng katalinuhan at automation ay higit na magsusulong ng pagpapalawak ng mga lugar ng aplikasyon nito.
Inaasahan na ang artikulong ito ay makakatulong sa iyo na magkaroon ng isang mas malalim na pag -unawa sa mga pangunahing sangkap ng hindi kinakalawang na asero na pinutol sa haba ng makina at ang kahalagahan nito sa modernong pagmamanupaktura.
