Mga Supplier ng Cut-to-length Shearing Lines:

Heavy Gauge Cut To Length Line - 2024 KINGREAL ay maaaring magbigay ng parehong cut to length line, high speed cut to length machine, simple cut to length line at itong heavy gauge cut to length machine, na maaaring precision cut-to-length ng hot rolled steel , cold rolled steel, stainless steel, silicon steel at iba pang metal coils na may awtomatikong stacking device para sa isang ganap na automated na proseso ng produksyon.

Breakout Sa Heavy Duty CTL Line:

Dahil sa mataas na lakas, mahusay na katigasan, madaling pagproseso at pagbuo at mahusay na kakayahan sa pag-welding, ang makapal na sheet metal coil ay malawakang ginagamit sa iba't ibang larangan ng industriya, upang matugunan ang mga pangangailangan ng iba't ibang industriya. Tumataas ang demand ng Heavy Gauge Cut To Length Line, ang pagpoproseso ng makapal na sheet metal coil para sa mas mataas na pangangailangan ng kagamitan, mula sa uncoiling na pag-leveling ng equipment hanggang sa shear at stacking. Ang mga kinakailangan para sa hanay ng load-bearing ay mas mataas kaysa sa iba pang kapal ng sheet metal.

Ang KINGREAL Heavy Gauge Cut To Length Line ay espesyal na idinisenyo upang iproseso ang mga coil na may kapal na hanay ng hanggang 6-20MM sa pamamagitan ng decoiler, straightener, pagsukat, cut to length machine at stacking.

Teknikal na Pagtutukoy:

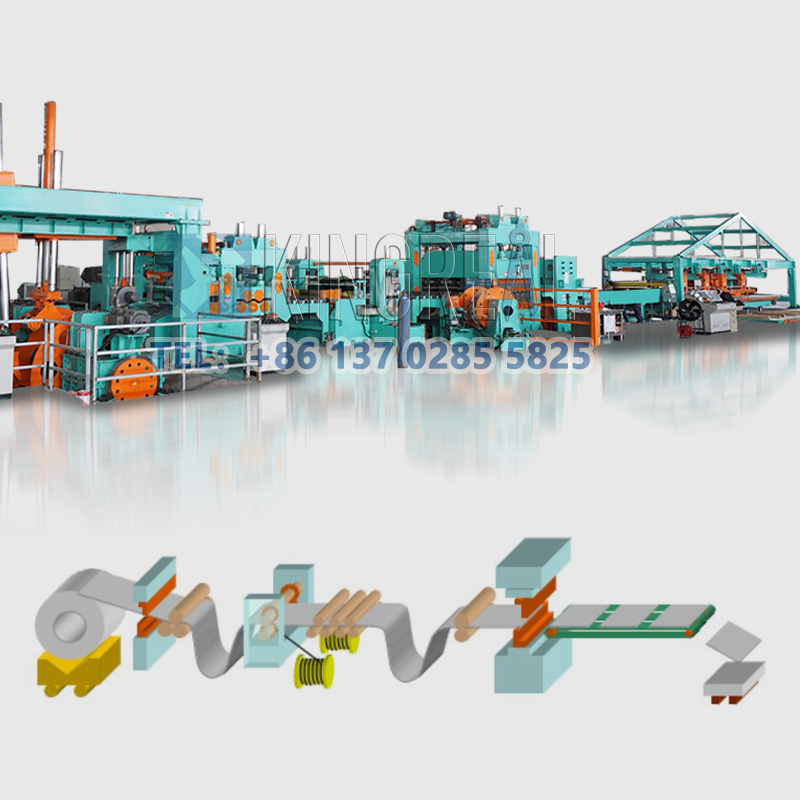

Proseso ng Paggawa ng Cut To Length Line:

Hydraulic Decoiler-- Frame Hydraulic Pilot Machine--Seven-roll leveling machine--Double-head trimmer -- Scarp Collector -- Eleven-roll leveling machine -- Pneumatic sizing device -- Tailboard feeder -- Hydraulic cutting machine -- Stacking machine

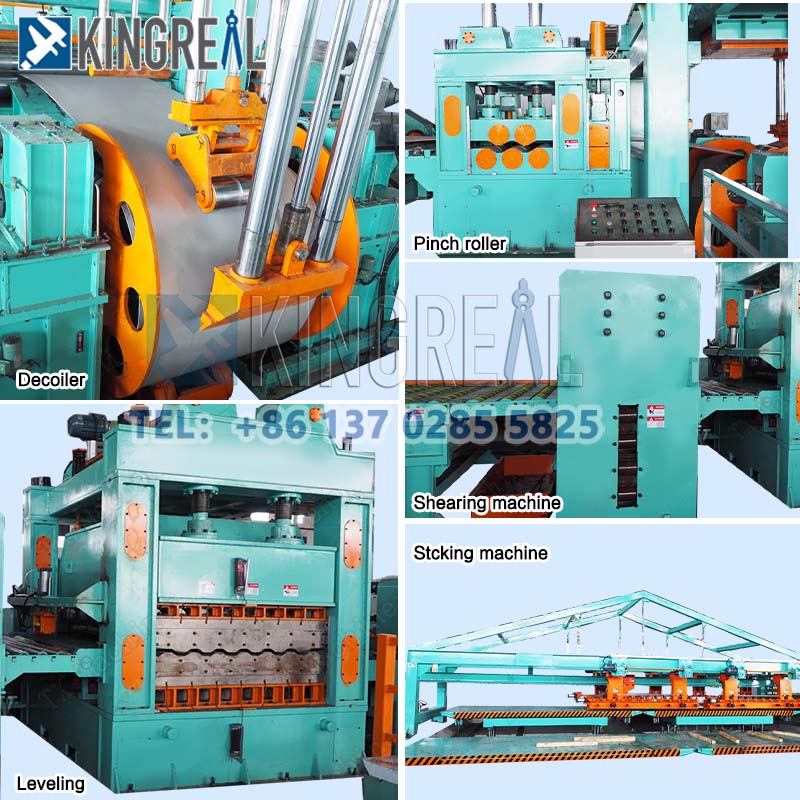

Higit pang Detalye Tungkol sa CTL Line:

• Hydraulic Double Cone Uncoiler

a.Kakayahang :30T

b. Mga Detalye ng Preno: 4-DBH205

c.material frame lifting stroke 650mm (direktang iangat sa reel, maaaring maalis sa materyal na steel liner)

d.Pag-ampon ng double bearing double cone top pressure type na mekanismo upang i-clamp ang steel coil, ang paggalaw ng pangalawang dulo ng machine base ay hinihimok ng hydraulic cylinders at may function ng sabay-sabay na drive centering, ang spindle sa pangalawang dulo ng uncoiler ay dinisenyo gamit ang pneumatic disc brake device.

• Seven-Roller Pre Leveling Machine

Pinagtibay nito ang istraktura ng two-roller clamping at feeding at five-roller leveling. Ang motor ay nagtutulak sa upper at lower rollers sa pamamagitan ng reducer at distribution box sa pamamagitan ng universal connecting shaft, ang upper roller adjusting at pressing down para sa feeding ay isinasagawa ng hydraulic cylinder, at ang upper roller adjusting at pressing down para sa leveling ay isinasagawa. sa pamamagitan ng kuryente. Isinasaalang-alang ang sabay-sabay na operasyon ng pre-schooling machine at ang leveling host, ang kontrol ng motor ay kinokontrol ng American PARKER590C series DC control system. Ang universal connecting shaft ay gumagamit ng mill industrial universal shaft.

Leveling roller diameter : Φ220mm

Leveling roll spacing : 260mm

Dami ng Roller : 2+5 Roller

Roller material : GCr15 forged steel na may tempered at medium frequency hardened (HRC60)

Pangunahing kapangyarihan ng motor: 132KW DC

Lakas ng motor para sa pagsasaayos:  2-7.5KW

Pangunahing Reducer:   JZQ850

Pagbawas ng pagsasaayos : 2-BWY4 Pagbawas ng swing

• Pagsusukat ng device

a.Function: Pinipigilan ang sheet na maubos ang hugis kapag tumatakbo, at i-regulate ang sheet papunta sa leveling main machine. Binubuo ito ng machine base, limit roller, supporting seat slide, guide roller at adjustment device. Ang mga vertical guide roller ay ibinibigay sa magkabilang panig ng direksyon ng lapad ng sheet, at ang guide roller frame ay naayos sa kani-kanilang slide, na gumagalaw sa slide sa column ng gabay sa direksyon ng lapad ng sheet sa pamamagitan ng motor sa pamamagitan ng wire rod. pagbabayad ng nut, upang umangkop sa iba't ibang lapad ng sheet. Ang pagsasaayos ay motorized.

b. Saklaw ng pagsasaayos: 900~2000mm

Guide roller material: Gcr15(HRC60)

Pagsasaayos ng motor: 2~3KW

Pangbawas ng pagsasaayos: 2-WPDKS135Pampabawas ng uod

• Pangunahing hiwa sa linya ng haba

Function: Pangunahing nagagawa ng shearing machine ang mga gawain ng paggupit ng ulo, paggupit ng buntot, paggupit sa gilid, paggugupit ng longitudinal at paggugupit ng hiwa hanggang sa haba.

Materyal adaptability: Ito ay angkop para sa steel plates na may iba't ibang kapal at materyales, tulad ng ordinaryong carbon steel, mataas na kalidad na mababang alloy steel, alloy steel, pipeline steel at stainless steel plate.

Degree ng automation: awtomatikong gumagana ang buong proseso, binabawasan ang manu-manong operasyon at pagpapabuti ng kahusayan sa produksyon.

Tumpak na pagsukat: na may mataas na katumpakan na pagsukat upang matiyak ang tumpak na sukat ng pagputol.

Pagsasaayos ng Shear Blade Gap: Maaaring iakma ang shear blade side gap upang matiyak ang kalidad ng pagputol.

a.Modelo: Hydraulic brake

b.Mga stroke kada minuto: 8~12 beses

c.Materyal ng talim: Cr12Mov

d.Motor Power: 55KW

• Converter

istasyon ng pagpapakain:

a. Binubuo ito ng isang frame, isang swing roller table, isang conveyor roller conveyor at isang power unit. Ang function nito ay ipasok ang flat plate sa throwing machine.

b.Motor: 7.5KW

c.Reducer: BWY4 Swing reducer

Pangunahing tagapagpakain:

a. Binubuo ito ng base ng makina, plake, slider, throwing roller at power unit. Paghahagis ng materyal na itaas na roller lifting at lowering para sa pneumatic na pagpapatupad. Ang paghahatid ay mekanikal. Ang tungkulin nito ay ipakain ang plato sa yarding table.

b.Motor: 7.5KW

c.Reducer: BWY4 Swing reducer

• Stacking Machine

Stacking Table: Binubuo ito ng mga bakal na plato at mga seksyon ng bakal na pinagsama-sama. Ang function nito ay upang i-stack ang naka-calibrate na flat plate. Haba 12 metro.

Pneumatic stocker: Binubuo ito ng isang set ng longitudinal limit leveling device at tatlong set ng transverse limit leveling device. Ang parehong mga mekanismo ng paglilimita at pagsasaayos ay maaaring iakma ayon sa iba't ibang lapad ng board, at ang pagsasaayos ay manu-mano. Ang pagpapatupad ng pagwawasto ng materyal ay isang pneumatic actuator.

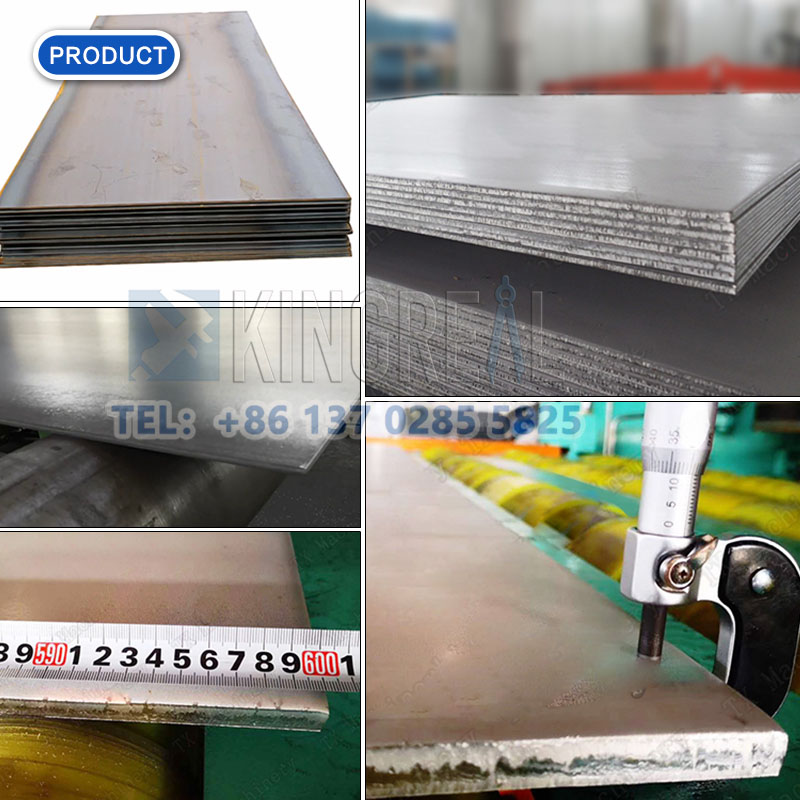

Panghuling Pagpapakita ng Produkto

Serbisyo ng KINGREAL Para sa Heavy Gauge CTL Line:

1. Ang buong hanay ng mga customized na serbisyo, ayon sa plate production ng customer ay kailangang magbigay ng Cut To Length na disenyo ng pagguhit ng linya ng produksyon, ay maaaring i-configure sa pagpili.

2. Magbigay ng iba't ibang mga configuration para sa linya ng CTL, tulad ng pag-load ng trolley, trimming device, awtomatikong stacking, awtomatikong pagdiskarga, atbp.; mapagtanto ang ganap na awtomatikong produksyon.

3. Magbigay ng iba't ibang mga accessory upang matiyak ang katatagan at mahabang buhay ng CTL Line;

4. ang mga inhinyero ng lokal na garantiya ng serbisyo pagkatapos ng benta, ay maaaring gabayan ang pag-install ng Cut To Length Line sa site.

5. 24/7 on-line after-sales service, teknikal na sagot.
