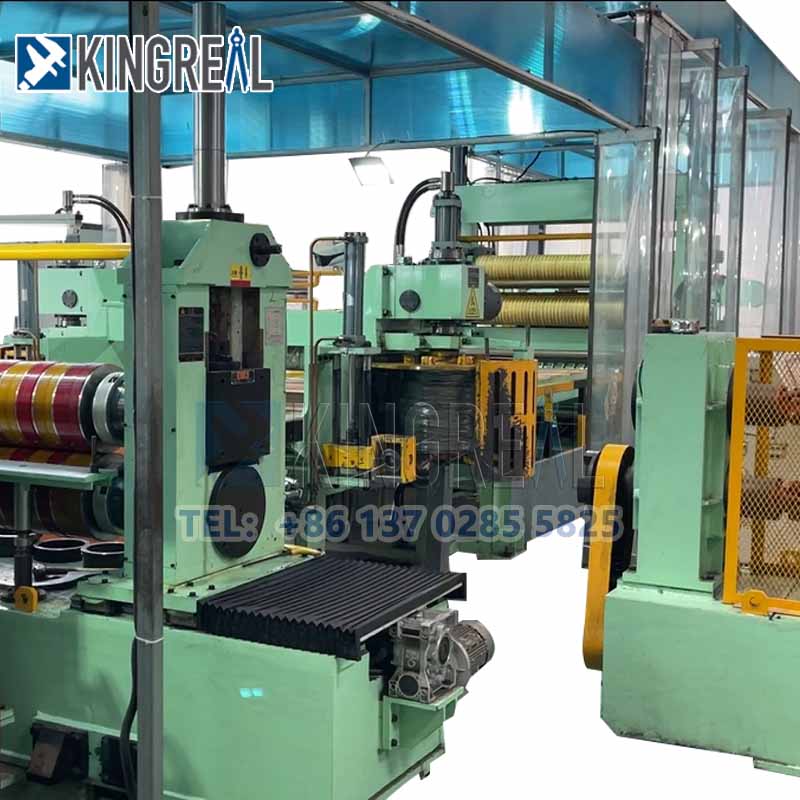

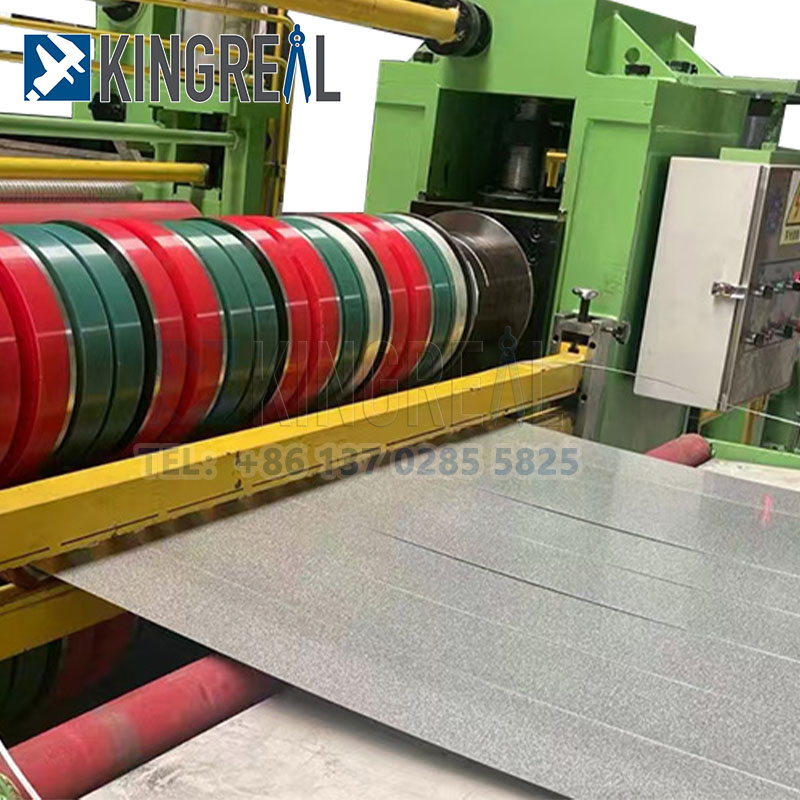

1300mm dual slitter head coil slitting machine, ang bakal coil sitting line ay isa sa Kingreal Steel slitter na pinaka natatanging kagamitan sa pagproseso ng coil. Ang dalawahan na disenyo ng ulo ng slitter ay angkop para sa 0.3-3mm coil upang makamit ang mataas na bilis ng pagpapadulas ng kahusayan ng produksyon ng 220m/min. Ang linya ng High Speed Steel Slitting ay kasalukuyang ibinebenta sa Turkey, Russia, Saudi Arabia at iba pang mga bansa.
Ang Kingreal 1300mm dual slitter head coil slitting machine ay idinisenyo para sa katumpakan na pagdulas ng aluminyo, galvanized na bakal, mainit na pinagsama, malamig na pinagsama at maraming iba pang mga karaniwang metal coils upang matugunan ang iba't ibang mga kinakailangan ng mga customer, kabilang ang pagbilis ng bilis, dami at kalidad.
Ang disenyo ng dobleng upuan ng kutsilyo ay napagtanto ang pagdulas ng iba't ibang laki ng coils sa parehong linya ng produksyon, na lubos na nagpapabuti sa kahusayan ng produksyon sa pamamagitan ng pagpapalit ng upuan ng kutsilyo, at nakakuha ng pabor sa maraming mga customer.
Bilang karagdagan sa dobleng disenyo ng upuan ng kutsilyo, ang Kingreal Steel Sheet Slitting Machine ay dinisenyo para sa mga customer upang maprotektahan ang takip ng makina, pagbutihin ang kaligtasan ng produksyon sa proseso ng pagdulas, alinsunod sa mga kinakailangan sa paggawa ng customer. Matagumpay itong tumatakbo sa pabrika ng customer ng Saudi Arabia.
1. Mataas na bilis ng coil na pinutol sa linya ng haba
2. Makitid ang strip na bakal na slitting machine
3. Metal Sheet Perforated Making Machine
4. Decoiler straightener feeder line
Naglo -load ng Coil -Hydraulic Decoiler -Mataas na katumpakan ng katumpakan -LOOP Bridge -Slitting Machine -Rolling Waste Edge -Loop Bridge -Pag -igting -Rewinding Machine
|
Hindi |
Sangkap |
Dami |
|
1 |
Naglo -load ng cart |
1 set |
|
2 |
Hydraulic cantilever decoiler |
1 set |
|
3 |
Limang roller straightener |
1 set |
|
4 |
Tulay ng loop |
2 set |
|
5 |
Paglinis ng makina |
2 set |
|
6 |
Ang basurang materyal na rewinding |
1 set |
|
7 |
Hydraulic rewinding |
1set |
|
8 |
Hydraulic System |
1 set |
|
9 |
Electronic control system |
1 set |
|
10 |
Mga Customized na Bahagi Protective Shield |
1 set |
|
Raw na mga parameter ng materyal |
|
|
Coil Material |
Aluminyo, bakal, galvanized na bakal, atbp |
|
Kapal ng coil |
0.3-3mm |
|
Lapad ng coil |
500-12500mm |
|
Coil Wight |
15 tonelada |
|
Tapos na mga parameter ng produkto |
|
|
Lapad na pagpapaubaya |
≤ ± 0.05mm |
|
Katumbas ng pagdulas |
≤1mm/2000mm |
|
Mga basurang trimmings |
≥2mm |
|
Paghahati ng mga parameter ng makina |
|
|
Bilis ng pagtatrabaho |
100-180m/min |
|
Pangunahing mga detalye ng sangkap |
380V/50Hz |
|
Naka -install na kapasidad |
Mga 280kw |

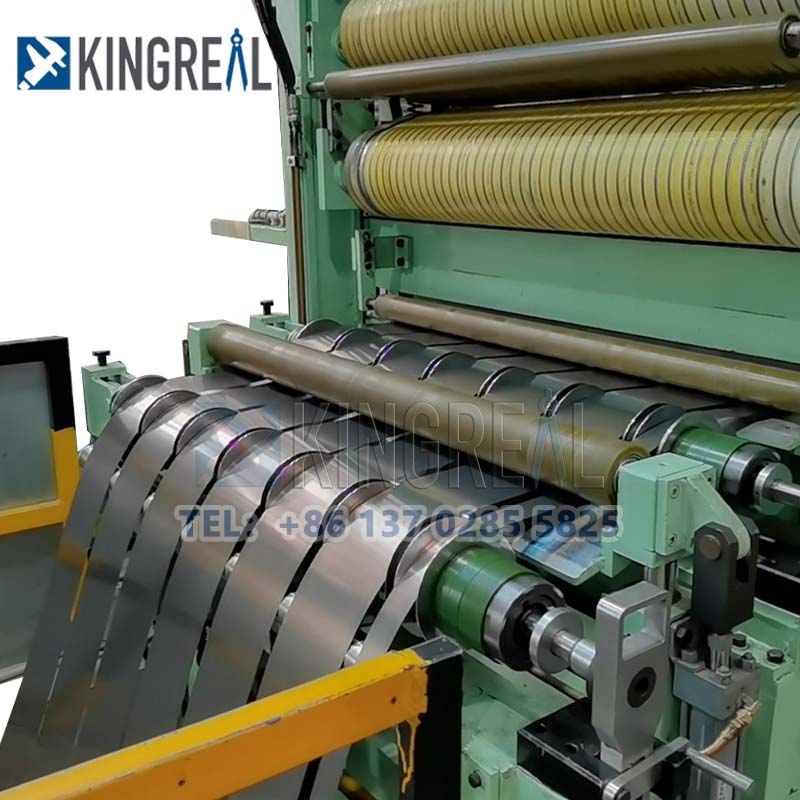

① Dual slitter head slitting machine

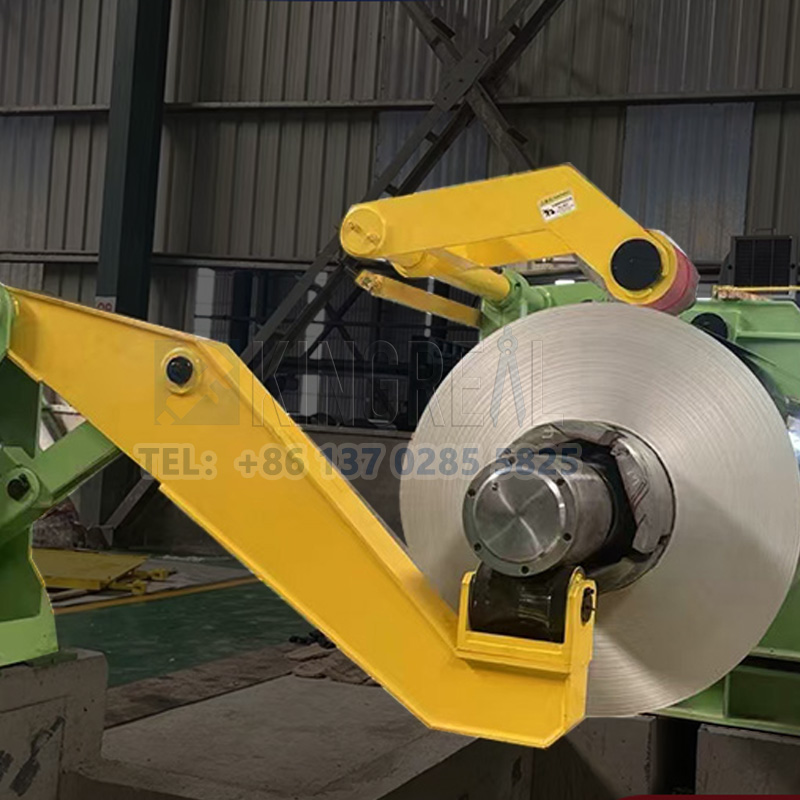

Ang pangunahing pag -andar ng isang haydroliko na cantilever decoiler ay upang dalhin at paikutin ang isang web upang ito ay dahan -dahang hindi mapakali para sa susunod na hakbang sa proseso. Ang ganitong uri ng decoiler ay karaniwang binubuo ng isang reel, isang paninindigan, isang drive ng tren, atbp, at ng uri ng single-bearing cantilever. Ang reel ay karaniwang binubuo ng isang shaft shaft, isang wedge slide at isang bow plate na nested sa wedge slide, na nagpapalawak at nagkontrata ng reel sa ilalim ng pagkilos ng isang slanting wedge upang mapaunlakan ang iba't ibang laki ng mga rolyo.
Ang hydraulic cantilever decoiler ay partikular na mahalaga sa high-speed metal slitting machine kagamitan, dahil maaari itong ma-motor upang makamit ang pag-ikot ng reel, upang mapanatili ang strip sa ilalim ng post-tension para sa itaas na pag-iwas sa ilalim ng sistema ng drive.

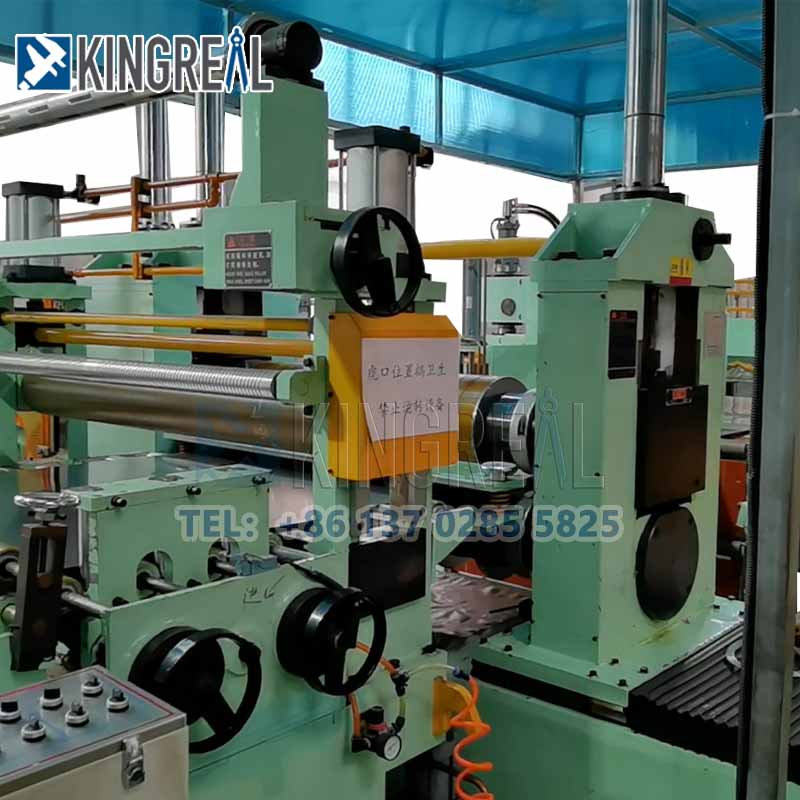

① Dual slitter head slitting machine
a. Pangunahing Frame ng Katawan: Seksyon Steel, Steel Plate, Welded Togethed, Annealed upang maalis ang stress at pagkatapos ay iproseso ang sanggunian na ibabaw.
b. Ang pagpindot ng pares ng mga roller: Ang itaas na roller ay maaaring mai -synchronize ng cylinder lifting pressure material, upang matiyak ang katatagan ng plato sa shaft ng kutsilyo, ang itaas na paggalaw ng singaw ng roller.
b. Ang pagpindot ng pares ng mga roller: Ang itaas na roller ay maaaring mai -synchronize ng cylinder lifting pressure material, upang matiyak ang katatagan ng plato sa shaft ng kutsilyo, ang itaas na paggalaw ng singaw ng roller.

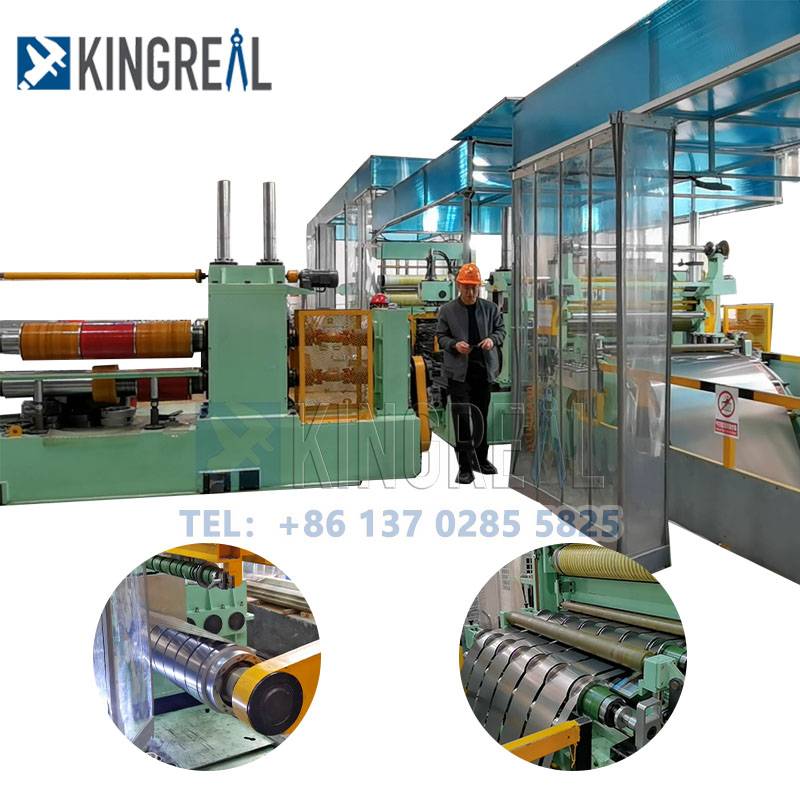

① Protective Shield:
Ang takip ng proteksyon ng makina sa makina ng metal na sitting ay may mga sumusunod na tungkulin at katangian:
Proteksyon ng Kagamitan: Ang takip ng proteksyon ng makina ay maaaring ihiwalay ang makina mula sa direktang pakikipag -ugnay sa nakapaligid na kapaligiran, maiwasan ang alikabok, mantsa ng tubig, langis, swarf at iba pang mga pollutant mula sa pagpasok sa loob ng makina, upang mapagbuti ang buhay ng serbisyo ng makina.
Kaligtasan ng Operasyon: Ang takip ng proteksyon ng makina ay nagsisiguro sa kaligtasan ng operator at nakapalibot na kawani, pinipigilan ang mga tauhan mula sa direktang pakikipag-ugnay sa mga high-speed na gumagalaw na bahagi, electrically sisingilin conductor o iba pang mga mapanganib na bahagi, at maiiwasan ang mga aksidente.
▶ 1. Kumpletuhin ang mga solusyon sa pagproseso ng coil;
▶ 2. Professional Technical Team
-Pre-Sale Design Program; -Professional manufacturing sa panahon ng pagbebenta; -After-Sale Service Service;
▶ 3. Masaganang mga kaso ng proyekto
Matagumpay naming naibenta ang aming mga slitting machine sa Turkey, Saudi Arabia, India at Russia.
